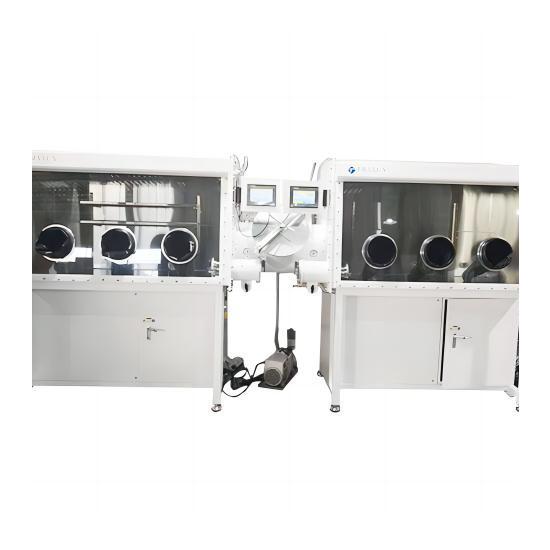

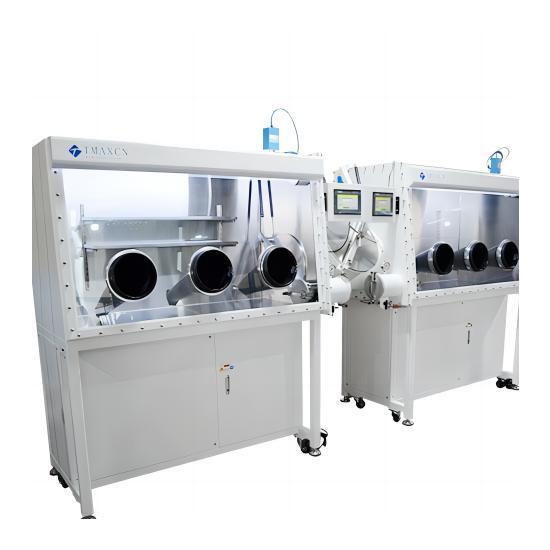

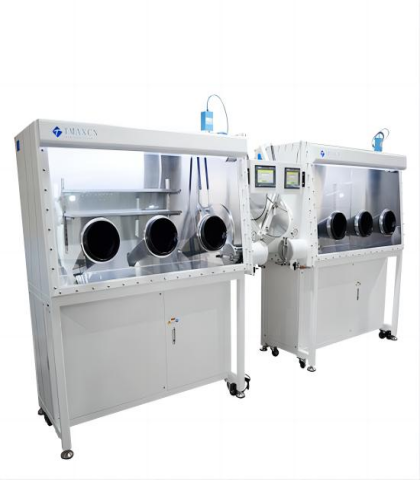

순환 시스템을 갖춘 멀티 스테이션 6포트 저누출률 진공 글러브 박스

A. 허용 기준:

표준 조건, 즉 20-25 ℃의 일정한 온도, 65 %의 상대 습도 및 99.999 %의 불활성 공기 공급원 하에서 빈 탱크 본체의 순환 용존 산소 지수는 1ppm 미만에 도달합니다.

B. 주요 기술 지표 및 구성

1. 박스

1.1. 크기: 1530mm(L) ×900mm(H) ×750mm(W) +1500mm(L) ×900mm(H) ×750mm(W).

1.2. 재질: 스테인리스 스틸 구조(타입 304), 두께 3mm.

1.3. 필터: 조리개: 0.3미크론

1.4. 부틸 고무 장갑: 미국에서 수입한 오리지널 두께 0.4mm, 장갑 입구 8인치, 두랄루민 합금 장갑 입구(부식 방지 처리, 양극산화 알루미늄), 직경 220mm.

1.5. 창: 경사 디자인 작동 표면, 8mm 안전 강화 유리 전면 창, 내마모성, 내식성, 우수한 광 투과성, 3/8 인치 두께의 오메가 씰링 링이있는 씰링 링.

1.6. 사용 중 일정한 양압 및 음압(-10mbar-10mbar)을 유지하세요.

1.7. 캐비닛에는 반사 방지 조명 에너지 절약 램프가 장착되어 있으며 빛이 부드럽습니다.

1.8. 박스 본체에는 디스플레이 보드 2단 선반이 제공됩니다.

1.9. 상자에는 다공성 전원 단자 보드가 장착되어 있습니다(전원 공급: 220V±10% 50Hz±10%).

1.10. 각 박스에는 4개의 표준 KF-40 포트가 장착되어 있습니다.

1.11. 누출률: ≤0.001vol%/h.

1.12. 스틸 구조물 브래킷(높이 950mm, 범용 바퀴 포함)과 함께 설치됩니다.

2. 트랜지션 캐빈

2.1 T형 대형 트랜지션 빈

2.1.1. 모양: T자형(304 스테인리스 스틸), 연결된 글로브 박스 2박스, 3도어 디자인, 작동하기 쉽습니다.

2.1.2. 치수: 직경 390mm, 길이 700mm 대형 전환 캐빈, 피스톤 도어, 슬라이딩 트레이가 있는 전환 캐빈, 폴리싱.

2.1.3. 팔레트: 자유롭게 움직일 수 있는 연장부(대형 전환 수납공간이 장착되어 있음).

2.1.4. 진공도 ≤1bar(크고 작은 오른쪽 전환 구획 모두 진공 및 진공 값 표시가 가능해야 함).

2.2 소규모 전환 창고

2.2.1. 두 개의 상자에는 각각 작은 전환 칸이 있으며, 이 칸은 T-빈 앞에 위치합니다.

2.2.2. 사양: 직경 159mm, 길이 300mm, 수동 밸브 제어 펌핑 및 보충.

2.2.3. 진공도 ≤1bar(전이 챔버의 진공을 표시하려면 진공 게이지가 필요합니다).

3. 제어 시스템(2세트)

3.1. 모드: 자가 진단, 전원 끄기 자동 시작 기능, 압력 제어 및 적응형 기능 포함. 자동 제어, 사이클 제어, 암호 보호, LCD 디스플레이를 사용한 진공 챔버 제어. 이 장치는 Siemens PLC 터치 스크린으로 제어됩니다.

3.2. 압력 제어: 박스 및 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 작동 압력 범위를 +12.5 ~ -12.5 mbar로 임의로 설정할 수 있으며 PLC는 설정된 범위 내에서 상자의 압력을 자동으로 조정합니다. 작동 압력 범위의 기본값은 -1 ~ +3 mbar입니다.

b) 박스 압력이 12mbar보다 크면 PLC가 자동으로 안전 밸브를 열어 압력을 완화하고 박스 안의 장갑, 장비 및 자재를 보호합니다.

c) 풋 스위치를 사용하여 탱크 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 제어할 수 있고 조작이 간편합니다.

4. 순환 시스템 (정화 및 재생 시스템 포함) (2 세트)

4.1. 독일 바스프, 미국 UOP 정화 재료, 독일 바오데 밸브. 호스트 시스템은 모듈 식 설계, 자동 전자 제어 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화, 독립 정화기와 통합 된 디스플레이와 통합되어 작고 간단한 시스템을 형성합니다.

4.2. 제어: 물과 산소는 1ppm 미만으로 제어됩니다.

4.3 조정 장치: PLC 터치식 조정(난방, 배기, 정화, 재생)을 통해 사람의 모니터링 없이 2.5시간의 환기를 제외한 전 과정을 조정할 수 있습니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-100m³ 고속 가변 주파수 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정화 컬럼 : 단일 정화 컬럼, 수입 정화 재료 독일 BASF 탈산소 재료 5㎏, 미국 UOP 효율적인 수분 흡수 재료 5㎏, 매우 높은 수명, 제품 정화 능력 사용시 사용자가 오래 지속되도록 보장합니다. 물 제거 용량 2.2㎏ 산소 흡수 용량 63L.

4.7. 정화 밸브: 자동 전기 공압 밸브.

4.8. 필터: HEPA 표준 0.3마이크론 조리개 필터가 장착된 고효율 필터.

4.9, 재생 : 정화 시스템 재사용에 사용되어 활성화됩니다. 재생에는 헬륨 / H2, 질소 / H2 또는 아르곤 / H2의 혼합물이 필요하며 H2가 10 %를 차지합니다. 재생된 가스는 먼저 유량계로 유입된 다음 정화 컬럼으로 유입됩니다.

5. 디스플레이 시스템(2세트)

독일 지멘스, 지멘스 PLC 터치 스크린을 사용한 장치 제어. 중국어와 영어를 모두 전환할 수 있습니다.

6.수질 분석기, (해외에서 수입) 브랜드 자료: 영국 MICHELL/ ((2세트))

국내 또는 국내에서 수집된 타사 데이터는 신뢰성을 보장합니다.

1) 측정 범위: 0-1000ppm

2) 정확도: ±1% ppm

3) 디스플레이: 분석기의 출력이 PLC에 연결되고 감지 값이 터치 스크린에 표시되며 알람 값을 설정할 수 있습니다.

4) 제어: 사용자의 설정에 따라 가스 순환 시스템을 제어하여 사이클 드롭을 달성할 수 있습니다.

5) 환경: -10℃ -50℃

7.산소 분석기, (해외에서 수입) 브랜드 자료: AVCRAY ((2세트))

국내 또는 국내에서 수집된 타사 데이터는 신뢰성을 보장합니다.

1) 측정 범위를 설정할 수 있습니다: 0-1000, ppm

2) 환경: -10℃ -50℃

3) 정확도: ±1% ppm

4) 설치 위치: 산소 센서는 가스 순환 여부에 관계없이 상자에 설치되며 산소 센서는 상자의 대기를 지속적으로 감지하여 글러브 박스의 산소 함량을 표시합니다.

5) 센서 : 전기 화학 물질 배터리, 그 장점은 부식되기 쉬운 다른 배터리 재료를 피하기 위해 제로 정확도, 작은 드리프트; 낮은 교체 비용 (산소 배터리 교체 만).

6) 디스플레이: 분석기의 출력이 PLC에 연결되고 감지 값이 터치 스크린에 표시되며 알람 값을 설정할 수 있습니다.

제어: 사용자는 자동 사이클링 기능을 선택하여 글로브박스의 산소 함량을 사용자가 지정한 범위 내에서 유지할 수 있습니다.

8. 진공 시스템(2세트)

진공 펌프 시작-정지 시간 제어 추가. 진공 펌프는 영국 에드워드 진공 펌프, 모델 RV12, 유량 12m3/h, 제한 진공 2x10-3 mbar를 선택했습니다. 전환 챔버를 별도로 진공 청소할 수 있으며 언제든지 별도로 제어할 수 있습니다. (해외에서 수입)

9. 박스 자동 청소(2세트)

자동 가스 제어 도금판; 사용자가 청소 시간을 설정 한 다음 터치 스크린의 시작 버튼을 터치하면 시스템이 상자 청소를 시작하고 설정된 시간에 자동으로 중지됩니다.

10. 유기 용매 흡착 시스템(2세트)

유기 용매가 정화 컬럼에 미치는 영향을 방지하기 위해 용매 컬럼이 글로브 박스 시스템에 직렬로 연결되고 매체는 주로 고품질의 효율적인 활성탄과 활성 알루미나를 사용하여 불산의 형성을 방지합니다. 유기 용매 흡착 시스템은 7KG로 채워져 있으며 컬럼의 상단과 하단에 KF40 인터페이스가있어 급유에 편리하며 사용자가 직접 급유 할 수 있습니다.

11. 장비 작동 조건: (사용자가 제공)

1. 전원 공급 장치: 2상 3선식 AC220V, 전원 3Kw;

1.1 실험실에는 독립적인 접지선이 있어야 합니다: 장비에서 접지선 연결까지 3Ω 미만, ≥10mm2 평평한 구리선을 사용하는 것이 좋습니다;

1.2. 물 공급: 없음;

1.3. 상대 습도: 75% 미만;

1.4. 실내에 다량의 먼지, 부식성, 인화성, 폭발성 가스가 없어야 합니다;

1.5. 장비 바닥 면적: 길이 × 너비: 3700mm × 1200mm

C. 기본 구성
