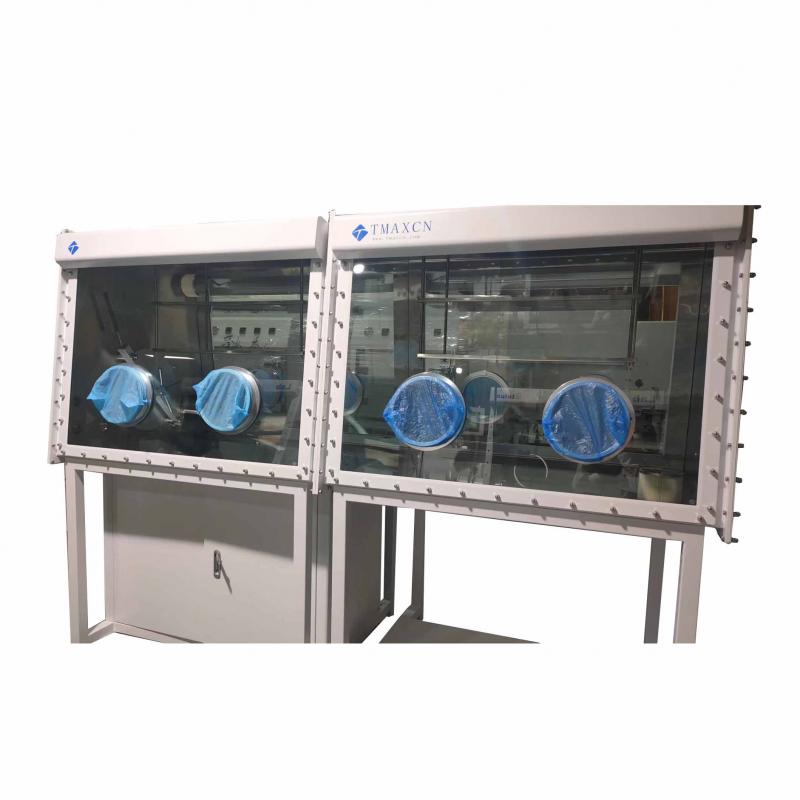

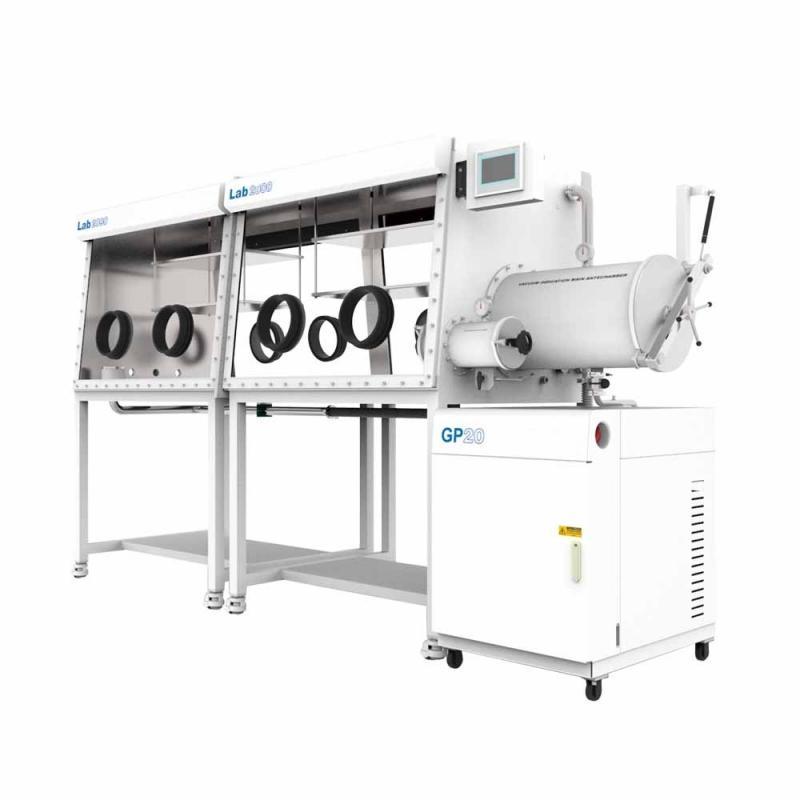

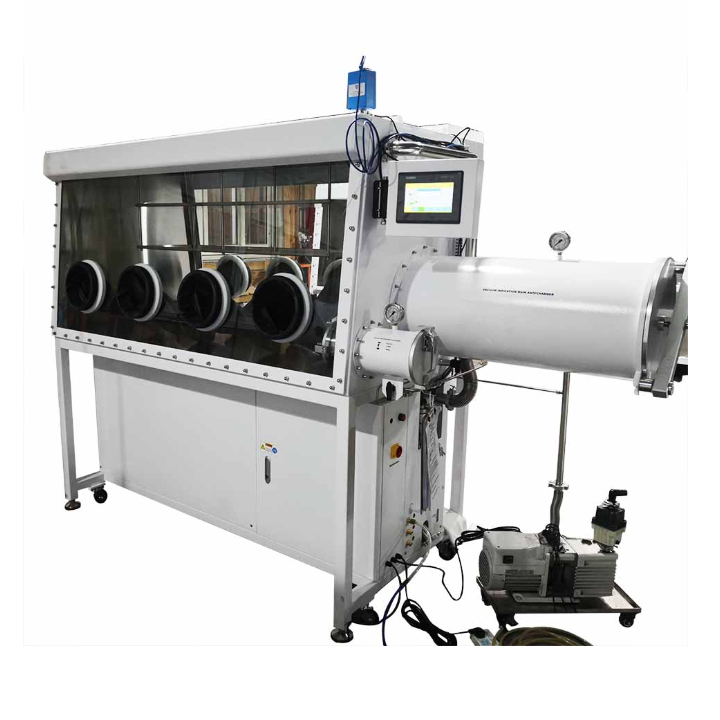

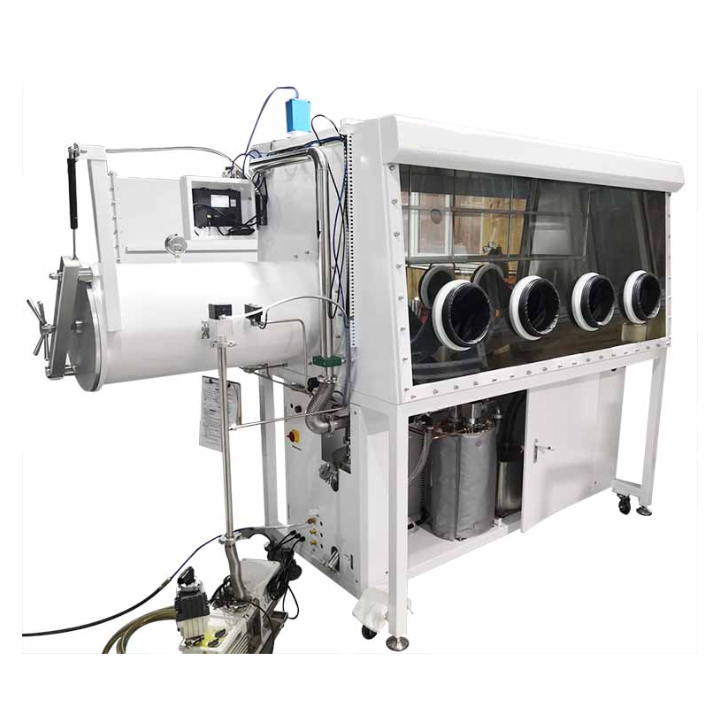

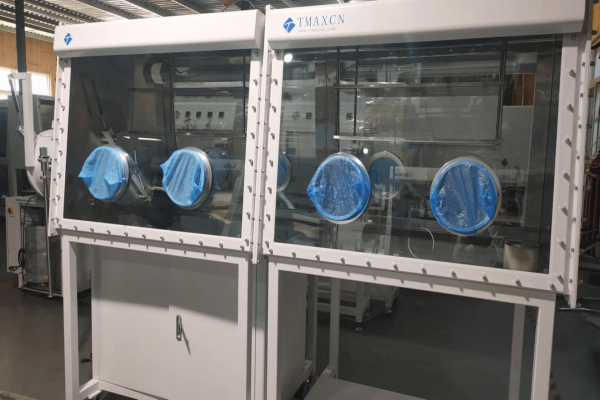

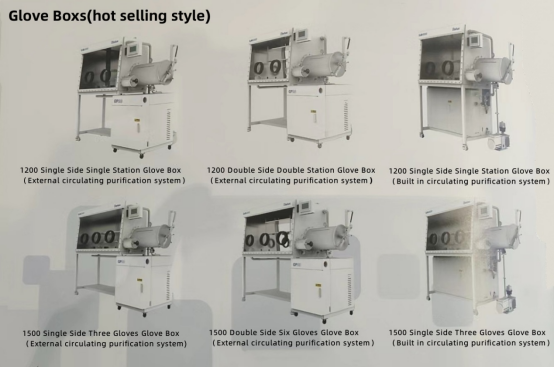

고효율 양면 4 스테이션 진공 물 산소 글러브 박스

Lab2000의 기술 솔루션

1. 허용 기준:

표준 조건, 즉 20-25℃의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 기체 공급원에서 빈 상자의 순환 물과 산소 지수는 모두 0.1ppm 미만입니다.

2. 주요 기술 지표 및 구성

1. 박스

1.1. 치수: 1800mm(길이) × 900mm(높이) × 1000mm(너비).

1.2. 재질: 모든 스테인리스 스틸 구조(타입 304), 두께 3mm.

1.3. 필터: 기공 크기 0.3미크론

1.4. 부틸 고무 장갑: 미국에서 수입, 두께 0.4mm, 장갑 입구 8인치, POM 장갑 입구, 구경 220mm.

1.5. 창: 경사 디자인의 작동 표면, 8mm 안전 강화 유리 전면 창, 내마모성, 부식 방지, 우수한 광 투과율, 밀봉 링은 3/8 인치 두께의 OMEGA 밀봉 링을 채택합니다.

1.6. 사용 중 특정 양압 및 음압을 유지할 수 있습니다(-10mbar-10mbar).

1.7. 상자에는 반사 방지 조명 에너지 절약 램프가 장착되어 있으며 빛이 부드럽습니다.

1.8. 상자에는 디스플레이 보드와 2단 걸이 랙이 장착되어 있습니다.

1.9. 상자 안에는 멀티홀 전원 단자판이 있습니다(전원 공급: 220V±10% 50Hz±10%).

1.10. 캐비닛은 표준 KF-40 포트 3개로 설정할 수 있습니다.

1.11. 누출률: ≤0.001vol%/h.

1.12. 스틸 구조 브래킷, 높이 950mm(바퀴 포함), 회전 바퀴가 설치되어 있습니다.

2. 트랜지션 캐빈

2.1 크고 작은 전환 창고(오른쪽)

2.1.1 모양: 원통형(304 스테인리스 스틸), 글로브박스에 연결되며 작동하기 쉬운 샤프트 잠금식 대형 전환 해치가 있습니다.

2.1.2 치수: 직경 390mm, 길이 600mm 대형 전환 캐빈, 피스톤 도어, 전환 캐빈의 슬라이딩 트레이, 광택 처리, 상자의 또 다른 작은 전환 캐빈, 사양: 직경 150mm, 길이 300mm, 수동 밸브 제어 공기 추출 및 강장제.

2.1.3. 트레이: 이동 및 확장이 자유롭습니다(대형 전환 캐빈 구성).

2.1.4. 진공도 ≤ 1bar(대형 및 소형 오른쪽 전환 캐빈 모두 디스플레이를 통해 대피해야 함)

3. 제어 시스템

3.1. 모드: 자가 진단, 정전 후 자가 시동 특성, 압력 제어 및 자가 적응 기능을 포함합니다. LCD 디스플레이는 자동 제어, 사이클 제어, 암호 보호 및 진공 챔버 제어에 사용됩니다. 장치 제어는 지멘스 PLC 터치 스크린을 채택합니다.

3.2. 압력 제어: 박스 및 전환실의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 작동 압력 범위를 +12.5 ~ -12.5 mbar로 임의로 설정할 수 있으며, PLC는 설정 범위 내에서 박스 압력을 자동으로 조정합니다. 작동 압력 범위의 기본값은 -1 ~ +3 mbar입니다.

b) 상자 압력이 12mbar보다 크면 PLC가 자동으로 안전 밸브를 열어 상자 안의 장갑, 장비 및 자재를 보호하기 위해 압력을 해제합니다.

c) 풋 스위치를 사용하여 탱크 압력을 미세 조정합니다.

3.3. 풋 페달: 글로브 박스의 압력을 제어할 수 있으며 조작이 간편합니다.

4. 순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 바스프, 미국 UOP 정화 재료, 독일 바오데 밸브. 호스트 시스템은 모듈 식 설계, 전자동 전자 제어 가스 회로 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화 및 디스플레이를 통합하여 독립적 인 정화기를 통합하여 작고 간단한 시스템을 형성합니다.

4.2. 제어: 물과 산소는 1ppm 미만으로 제어됩니다.

4.3. 조정 장치: PLC 터치 조정(난방, 배기, 정화, 재생)을 통해 2.5시간의 환기를 제외하고는 전체 프로세스에 사람의 모니터링이 필요하지 않습니다.

4.4. 작동 가스: He.N2 또는 Ar 가스(가스 순환)

4.5. 순환 팬: 0-100m³ 고속 가변 주파수 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정화 컬럼 : 단일 정화 컬럼, 수입 정화 재료 독일 BASF 탈기 재료 5㎏, 미국 UOP 고효율 수분 흡수 재료 5㎏, 매우 높은 수명으로 사용 중 제품의 오래 지속되는 정화 능력을 보장합니다. 물 제거 용량은 2.2㎏, 산소 흡수 용량은 63L입니다.

4.7. 퍼지 밸브: 전자동 전기 밸브.

4.8. 필터: HEPA 표준을 충족하는 0.3미크론 기공 크기의 필터 메시가 있는 H13 고효율 필터.

4.9. 재생: 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2의 혼합물이 필요하며, 이 중 H2가 10%를 차지합니다.

5. 디스플레이 시스템

독일 지멘스, 장치 제어는 지멘스 PLC 터치 스크린을 채택합니다. 중국어와 영어 이중 언어를 전환할 수 있습니다.

6. 수질 분석기, (해외에서 수입) 브랜드 자료: 영국 MICHELL / (고객의 사용 환경에 따라) 비 국내 또는 국내 조립, 신뢰성을 보장하기 위해 타사 데이터.

1) 측정 범위: 0-1000ppm

2) 정확도: ±1% ppm

3) 디스플레이: 분석기의 출력이 PLC에 연결되고 감지 값이 터치 스크린에 표시되며 알람 값을 설정할 수 있습니다.

4) 제어: 사용자의 설정에 따라 가스 순환 시스템을 제어하여 순환 강하를 실현할 수 있습니다.

5) 환경: -10℃-50℃

7. 산소 분석기, (해외에서 수입) 브랜드 자료: 미국 AVCRAY(고객의 사용 환경에 따라) 비국내 또는 국내 조립, 신뢰성을 보장하기 위한 타사 데이터.

1) 측정 범위를 설정할 수 있습니다: 0-1000, ppm

2) 환경: -10℃-50℃

3) 정확도: ±1% ppm

4) 설치 위치: 산소 센서는 상자에 설치됩니다. 가스가 순환하는지 여부에 관계없이 산소 센서는 상자 안의 대기를 지속적으로 감지하여 글러브 박스에 산소 함량을 표시합니다.

5) 센서: 정확한 영점, 작은 드리프트, 다른 배터리 재료의 쉬운 부식을 방지하는 전기 화학 재료 배터리; 낮은 교체 비용 (산소 배터리 만 교체 됨) 등의 장점이 있습니다.

6) 디스플레이: 분석기의 출력이 PLC에 연결되고 감지 값이 터치 스크린에 표시되며 알람 값을 설정할 수 있습니다.

제어: 사용자는 자동 사이클 기능을 선택하여 글로브박스의 산소 함량을 사용자가 지정한 범위 내에서 유지할 수 있습니다.

8. 진공 시스템

진공 펌프 시작 및 정지 시간 제어를 늘리십시오. 진공 펌프는 유량이 12m3/h이고 최종 진공이 2x10-3 mbar인 영국 에드워드 진공 펌프, 모델 RV12입니다. 트랜지션 캐빈은 별도로 배기할 수 있으며 언제든지 독립적으로 제어할 수 있습니다. (해외에서 수입)

9. 상자 자동 청소

자동 가스 제어 전기 도금 보드; 상자의 가스는 사용자가 청소 시간을 설정하기 위해 자동으로 청소 한 다음 터치 스크린의 시작 버튼을 터치하면 시스템이 상자 청소를 시작하고 설정 시간에 도달하면 자동으로 중지됩니다.

10. 유기 용매 흡착 시스템

유기 용매가 정화 컬럼에 미치는 영향을 방지하기 위해 용매 컬럼이 글러브 박스 시스템에 직렬로 연결됩니다. 매체는 주로 고품질의 고효율 활성탄과 불산 형성을 방지하는 활성 알루미나를 사용합니다. 유기 용매 흡착 시스템의 충전 용량은 7KG이며 컬럼의 상단과 하단에 KF40 인터페이스가있어 재료 변경에 편리하며 사용자가 직접 재료를 변경할 수 있습니다.

11. 장비 작동 조건: (사용자가 제공)

1.0. 전원 공급 장치: 2상 3선식 AC220V, 전력 ≥1Kw;

1.1. 실험실에는 독립적인 접지선이 있어야 합니다: <3Ω, 장비에서 접지선으로 연결할 때는 10mm2 이상의 평평한 구리선을 사용하는 것이 좋습니다;

1.2. 물 공급: 없음;

1.3. 상대 습도: <75%;

1.4. 실내에 다량의 먼지, 부식성, 인화성 및 폭발성 가스가 없어야 합니다;

1.5. 장비 면적: 길이 × 너비: 3200mm × 1200mm

3. 주요 구성
