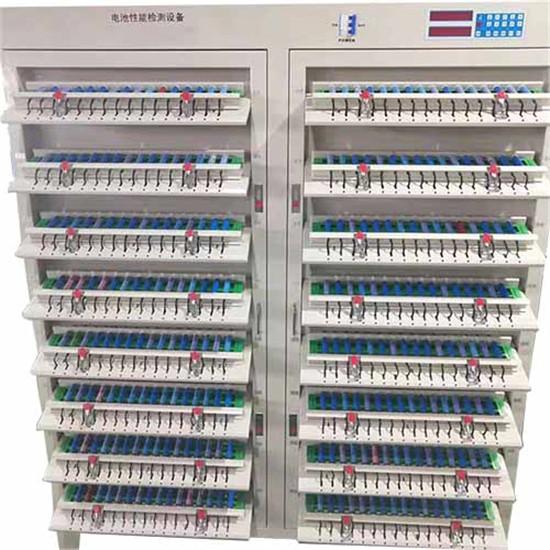

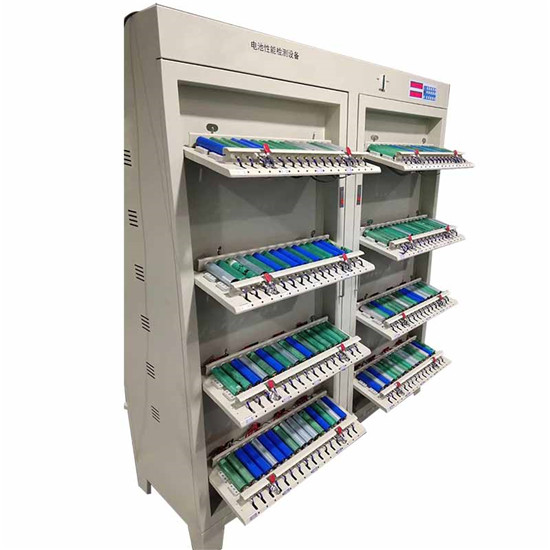

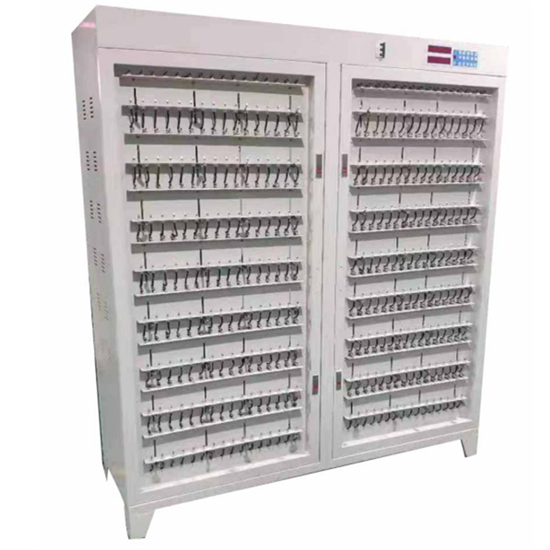

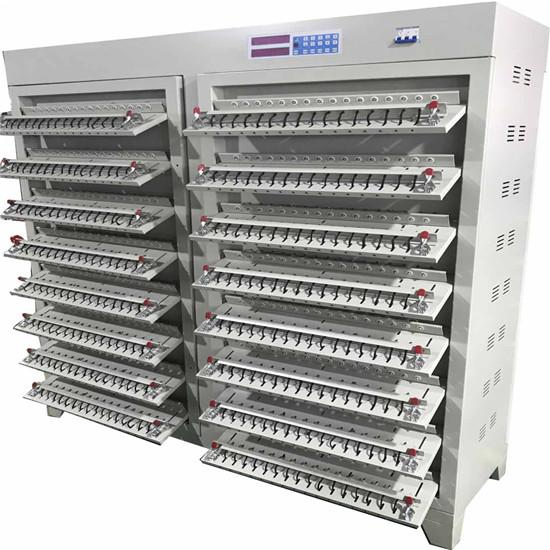

원통형 셀 및 파우치 셀 용량 테스트를 위한 5V3A 512채널 배터리 충전 방전 테스터

특징:

1. 각 장치는 전압 범위를 충족하는 512개 배터리에 대해 정전류 및 정전압 충전 및 정전류 방전 시험을 수행할 수 있습니다.

2. 본 발명 특허의 정전류 정전압 전원 공급 장치를 채택하여 정전류에서 정전압으로 전환 시 충격이 발생하지 않아 특히 리튬이온 배터리의 충전 요구 사항에 적합합니다.

3. AVR 단일 칩 컴퓨터는 장비의 제어 센터로 사용되며, 주변 샘플링 회로는 장비의 제어를 담당합니다. 상위 컴퓨터는 장비를 제어할 수 있습니다. 컴퓨터가 연결되면 모든 채널의 전체 충전/방전 곡선을 저장하거나 상위 컴퓨터와 분리할 수 있습니다. 제어판을 조작하여 정전류/정전압 충전, 정전류 방전 시험, 시간 분류 등의 작업을 완료할 수 있습니다.

4. 각 배터리는 독립적인 정전류 및 정전압원을 가지고 있으며, 자체 제작한 회로는 서로 영향을 미치지 않습니다.

5. 각 배터리의 전압을 실시간으로 감지합니다. 충전 시에는 정전류로 먼저 충전합니다. 배터리 전압이 설정값에 도달하면 정전압 충전으로 원활하게 전환됩니다. 설정된 시간 또는 전류 종료 조건이 충족되면 충전이 종료됩니다. 정전류 방전 시에는 배터리 전압이 설정값보다 낮아지면 방전이 종료되고 해당 배터리 표시등이 켜집니다.

6. 전원 차단 보호 기능이 있어 원래 워크플로우를 수신한 후에도 계속 작동할 수 있습니다.

7. 전원관은 50 N 06으로 리튬철인산 배터리 등 낮은 방전 전압을 요구하는 배터리에 적합합니다.

8. 상위 컴퓨터는 32개의 작업 단계 매개변수와 256개의 사이클을 설정할 수 있으며, 각 상위 컴퓨터는  1~10세트의 단일 칩 시스템과 연결될 수 있습니다(10세트 이하 권장).

지원 소프트웨어 기능:

A) 그래픽 조작 인터페이스는 각 배터리의 전압, 전류, 시간 및 용량 데이터를 표시하고, 해당 작업 상태 및 비정상 조건을 다양한 색상으로 표시하는 데 사용됩니다.

B) 모든 섹션의 배터리 용량 표시(최대 100개 섹션)

C) 전압, 전류, 시간의 변화 조건에 따라 데이터 포인트를 기록하여 완전한 충전 및 방전 곡선 데이터를 형성할 수 있으며, 곡선 데이터 포인트의 시간 간격은 ≤ 4초입니다 .

D) 다양한 조건(용량, 시간, 개방 회로 전압, 방전 플랫폼 등)에 따른 배터리 분류 기능을 수행합니다 .

E) 자동으로 계산 되는 정전류 충전 비율, 용량 손실, 방전 효율, 평균 전압, 중간 전압 및 기타 데이터

F)  운영자 권한을 설정 하고 다양한 레벨에서 운영합니다.

충전 방전 곡선과 사이클 차트를 표시합니다 .

주요 기술 매개변수

장치 채널  수	전체 기계에는 총 512개의 채널이 있습니다.
워크  플로 제어  모드	전체 캐비닛 제어
충전  모드	정전류 및 정전압
충전  중단  조건	전압, 전류, 시간, 용량
방전  모드	정전류
배출  차단 조건	전압, 시간 및 용량
샘플링  검사 주기	≤10초
전압  측정 범위	0 ~ 5V, 분해능 1mV
배터리  전압 범위	충전: 0 ~ 4.5V, 방전 : 4.5 ~ 2.0V
정전압  범위	3~4.5V
전압  A 정확도	± （0.05%RD+0.1%FS ）
현재  범위	충전량 :  0.015-3 A , 방전 :  0.015-3 A , 분해능 :  1mA
현재  정확도	± （0.1%RD+0.1%FS ）
시간 프레임	0 ~ 30000분 이내로 설정 가능하며, 시간 단위는 분입니다.
시간  A 정확도	≤±0.1%
고정 장치  유형	원통형 4선 고정 장치
고정 장치  A 조절 가능한  높이 8	0~ 90mm
배터리 지원	원통형 및 소형 정사각형 알루미늄 쉘
작동  전원 공급  장치	AC380V±10% ,  50Hz , 전력 소비량  ≤13kw ( 3 상 4선식 )
통신  모드	RS485 ,  통신 속도 57600
전체  치수	1440mm ( 폭 ) * 500mm ( 깊이 ) * 1800mm ( 높이 )
작업 환경	온도 : 0~40℃, 상대습도 ≤ 85% RH
전체  부하 작동 전류	최대상선은 30A이고 , 최대영선은 3A입니다 .
장비  시작 전류	공기 스위치의 닫힘 순간은 약 60A입니다.
기계  무게	약 250kg
