상표 :
TMAX품목 번호:
TMAX-DS-01결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
제품 응용 프로그램

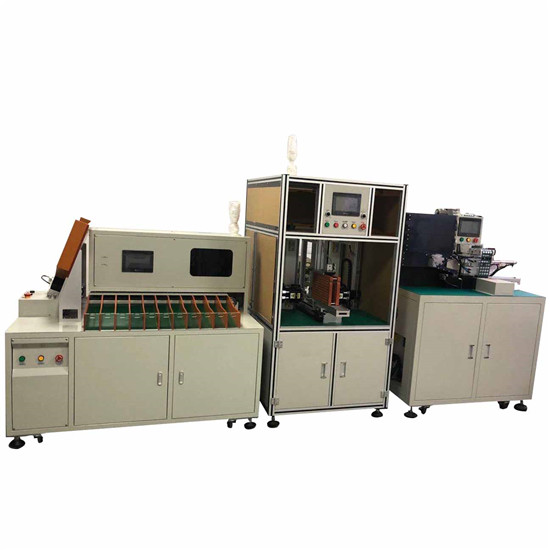

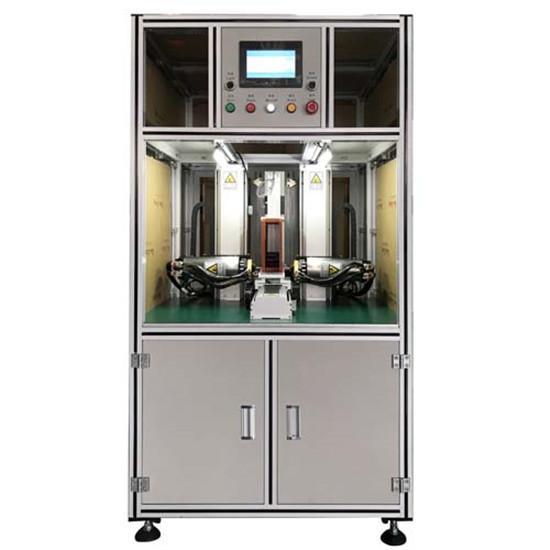

자동 배터리 팩 스팟 용접기는 CNC 기반 자동 가공 기술의 범용 플랫폼으로, 공장 내 배터리 팩 스팟 용접 및 조립에 적합합니다. 수동 스팟 용접에 비해 용접 효율과 정확도가 크게 향상되었습니다. 인체공학적 디자인으로 조작과 디버깅이 매우 쉽고 편리합니다. 내장된 부품 디자인은 외관을 더욱 간결하게 만들어줍니다. CNC 용접기 도 제공합니다 . 자세한 내용은 언제든지 문의해 주세요.
장점
1) 부하전압을 유도하고 피드백으로 전압을 제어하여 고품질 용접을 실현합니다.
2) 예열, 주 가열의 전원 모드는 용접 전 예열을 실시하여 안정적인 용접 품질을 보장합니다.
3) 에너지 밀도의 연속성을 유지하고, 용접 시간을 단축하며, 모재의 변형 및 색상 변화를 줄입니다. (용접 시간은 마이크로초 단위로 제어되며, 연속 출력 모드입니다.)
4) 저전류에서 고전류로의 변환이 용이하여 정밀용접에 적합합니다.
5) 전류의 상한과 하한을 설정하여 용접 품질이 좋은지 나쁜지를 간편하게 판단할 수 있어 용접 자동화 플랫폼에 적합합니다.
6) 통전시간에 따라 용접전류가 증가하여 용접효과를 보장합니다.
특징
1. 브레이크포인트 시작, 자동 시작, 수동 시작을 지원합니다. 2. 냉납 접합 및 밀봉 알람. 3. 간편한 프로그램, 매트릭스, 배열 및 포인트 프로그램 지원, 99개 그룹 파라미터 저장 가능. 4. 용접 바늘 마모 알람. 5. 내장된 용접 전류 모니터로 실시간 용접 전류 표시. 6. NB, 전동 공구, 원예 공구, 고출력, 에너지 저장 배터리, 전기 모터, 자동차 배터리 팩 및 기타 리튬 배터리 팩 스팟 용접에 적합하도록 설계되었습니다. 7. 높은 생산성: 0.35초/스팟 . 8. 리튬 배터리 그룹 생산 라인과 호환 가능. 9. 자동 배터리 팩 스팟 용접기는 전통적인 공압식 단일 지점 동적 방식을 채택하여 용접 정확도를 보장하고 용접 외관 품질과 신뢰성을 향상시킵니다. 10. 다양한 배터리 팩 제품의 수십 가지 공정을 저장할 수 있으며, 파라미터를 재설정하지 않고도 제품을 전환할 수 있습니다. 11. 다양한 브랜드의 스팟 용접기와 호환 가능.
적용 분야

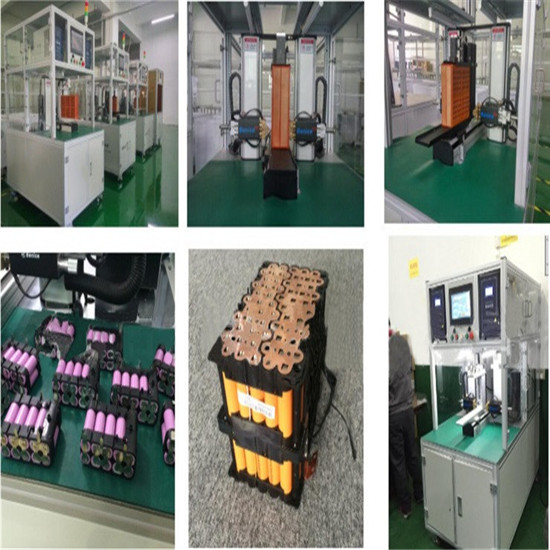

해당 고정장치를 사용하면 스팟 용접기 로 18650, 26650, 32650 및 기타 원통형 배터리를 용접할 수 있으며, 원통형 배터리, 사각 배터리, 단추형 배터리 등 다양한 배터리에 맞게 맞춤 제작할 수도 있습니다.
작업
1. 터치스크린에서 용접 매개변수를 설정합니다. (동일 제품은 한 번만 설정하면 됩니다.) 2. 배터리 팩이 장착된 픽스처를 퀵 클램핑 위치에 놓습니다. 3. 시작 버튼을 누르면 기계가 모든 용접 작업을 자동으로 완료합니다. 4. 용접기 에서 경고음이 울리면 작업자에게 새 픽스처(배터리 팩) 교체를 알립니다.
사양
용접 헤드 번호 | 2 |
여행하다 | Y: 500mm; Z: 400mm |
용접 속도 | 0.35초/스팟, 5500개/시간 |
용접기 전원 공급 장치 | 5000A 인버터 스팟 용접기 |
최대 모터 속도 | 1000mm/초 |
최대 배터리 수 | 200-600개 셀 |
운영 체제 | 임베디드 시스템 |
사용자 인터페이스 | 터치스크린 |
드라이브 모드 | 스텝 모터와 정밀 가이드 레일 |
전원 공급 장치 | 220V/50Hz(기계); 3상, 380V/50Hz(용접기) |
공기압 | 0.3~0.6MPa |
기계 크기 | 900L*1200W*1600Hmm |
기계 무게 | 350kg |
반복 위치 정확도 | ±0.02mm |
로드된 코어 수 | Y: 26개 Z: 18개 (조절 가능) |

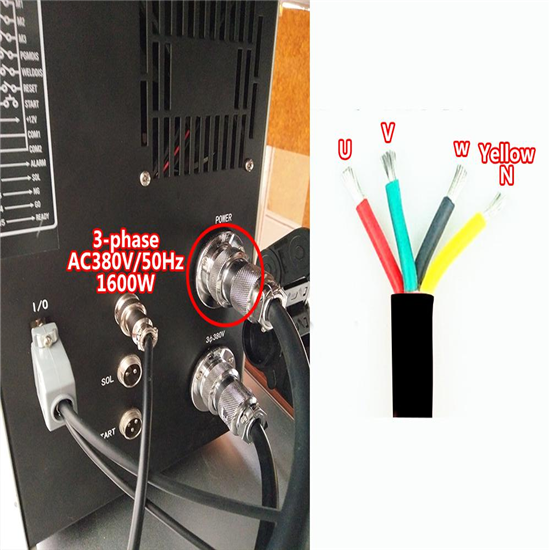

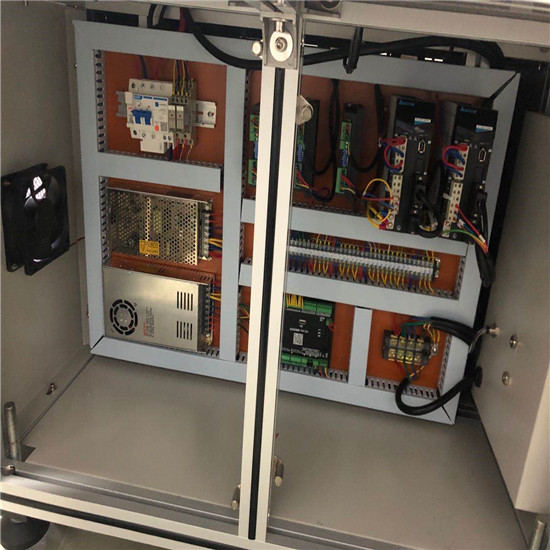

전원 공급 장치

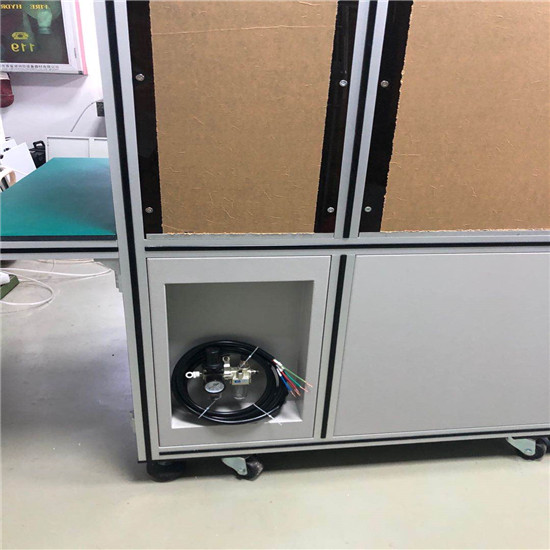

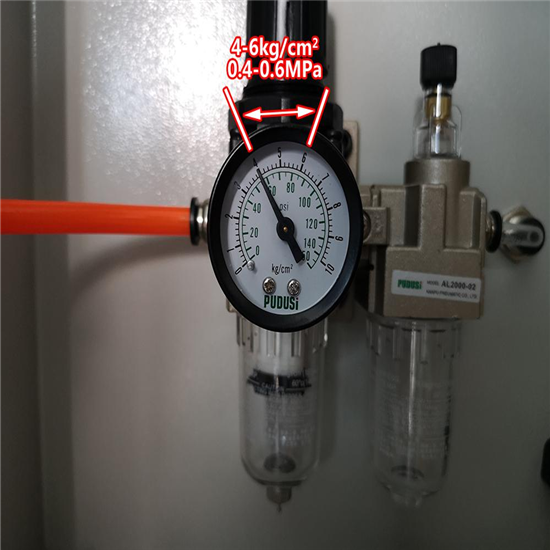

압축 공기

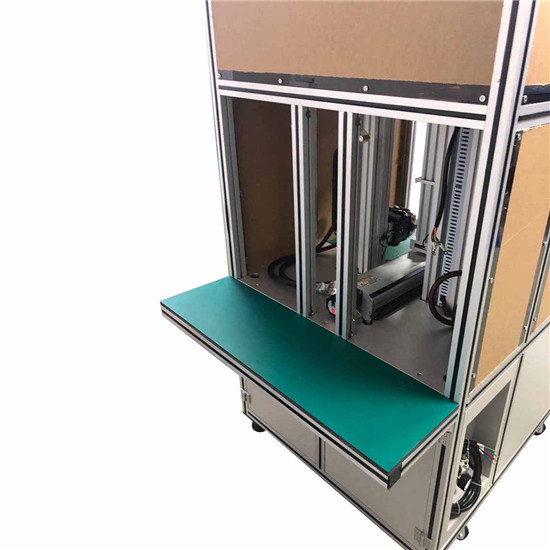

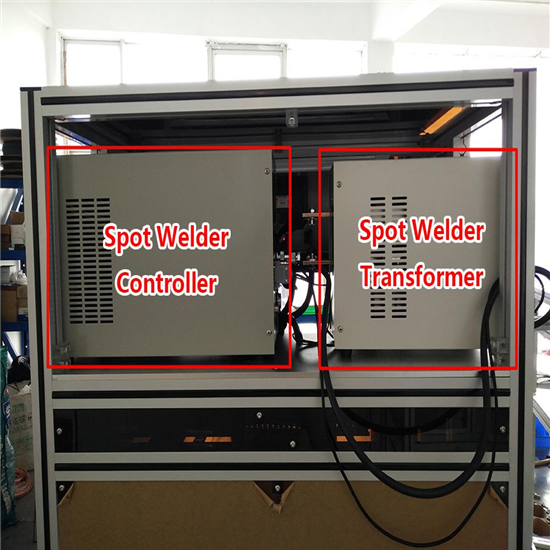

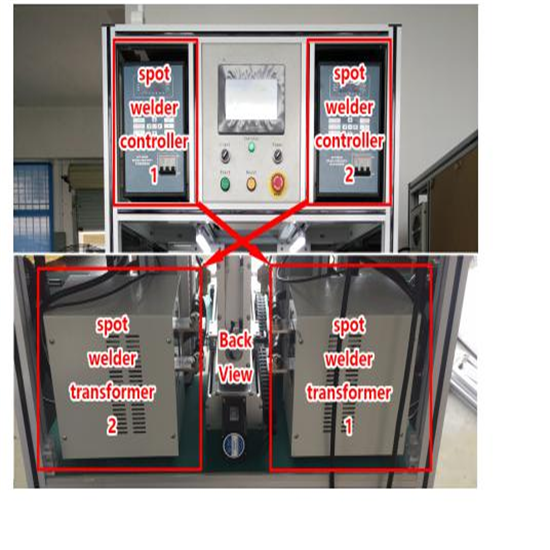

용접공 직위

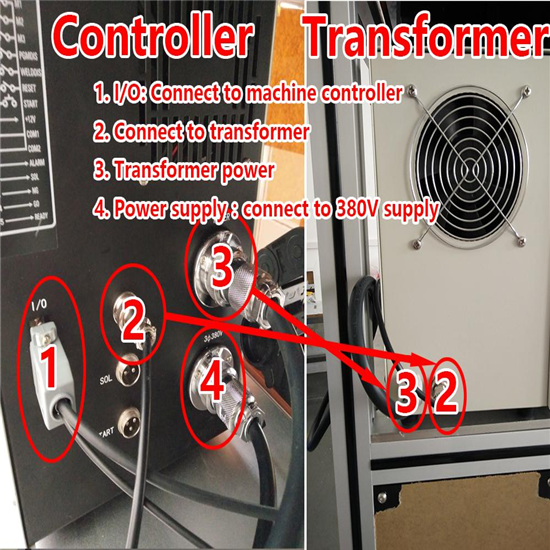

케이블 연결
