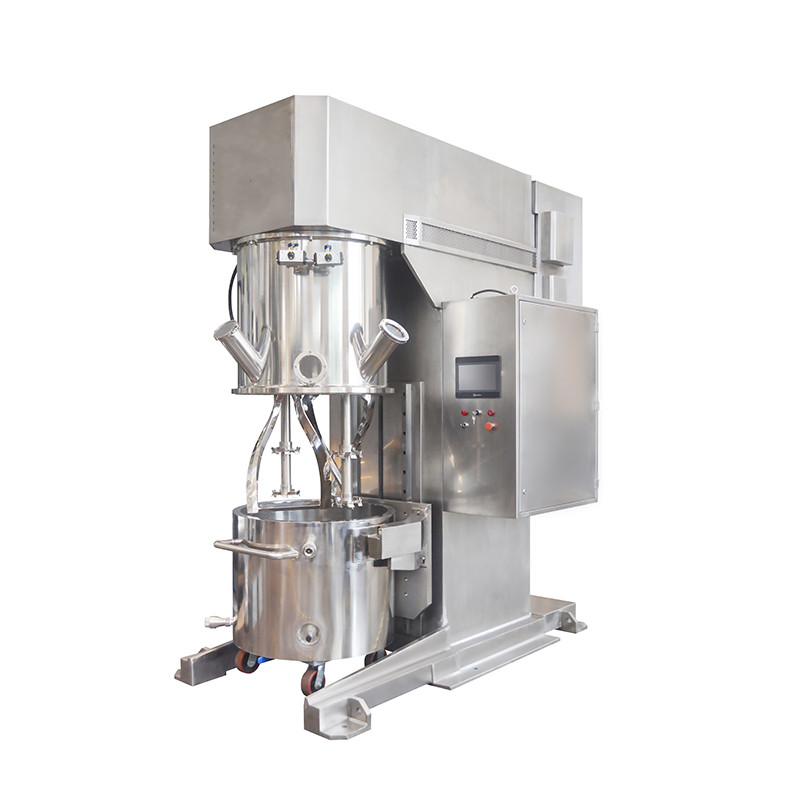

200L 배터리 슬러리 혼합기 행성형 분산 진공 믹서

Ⅰ 、특징   A 응용 프로그램

각종 일반 전지 의 분말 과 액체 를 혼합 하고 분산 시켜  최종적 으로 균일 하게 혼합 된 전지 슬러리 를 얻는다 .

고점도 공정 에 매우 적합 합니다 .

적용 가능한 작업 조건 점도 범위 는 ≤  120  만 CP 입니다 .

Ⅱ 、장비 의 주요 파라미터

 하부 배럴 부품

*총 설계 용량 : 287L

*유효용량 : 95-200L

*용기 내경 : 750mm

*컨테이너 깊이: 650mm

*용기 재질 : 재료와 접촉하는 304

*온도 조절 재킷 유형: 배럴 벽에 단일 레이어 재킷, 냉각 또는 가열에 사용됨; 배럴 바닥에 단일 레이어 재킷, 냉각 또는 가열용

*온도 조절 재킷 인터페이스: G1", 빠른 개방 유니온 장착, 재킷 압력 저항 ≤ 0.4MPa

*온도 조절 재킷 순환 시스템: 고객 제공. 재킷 입구 온도 ≤ 8°C, 냉각수 유량 > 60L/min을 권장합니다.

*방출 형태: 배럴 바닥에 있는 g1- 1/2 " 3피스 배출 볼 밸브

*설계 주변 온도: - 10 ~ + 120C

*이동모드 : 캐스터모빌

부품 혼합:

*작동 주파수 : 5~50Hz

*혼합전력 : 15KW

*믹싱 패들 속도 : 3-39rpm

*플래닛 박스 속도: 2.6-26rpm

*믹싱 패들 직경: 428mm

*믹서 임펠러 유형: 나선형 튀김 반죽을 비틀어 주조하고 가공하여 90도 나선형을 보장합니다.

*믹싱 패들 소재 : 304

*믹싱 패들의 선형 속도: 0.09-0.9m/s

*믹싱 패들 수: 2개

*패들 간 거리: 8 ± 2mm

*패들과 배럴 벽 사이의 거리: 5 ± 1mm

*패들과 버킷 바닥 사이의 거리: 5 ± 1mm

분산된 부분:

*작동 주파수: 5-65hz

*분산 전력: 22kw

*분산속도 : 216-2808rpm

*분산판 직경 : 155mm

*스타일 : 지그재그 디스크

*분산판 재질 : 304

*분산선속도 : 1.7~22.8m/s

*분산 디스크 수: 4

*분산축 수 : 2개

벽 긁는 부분:

*벽면 스크래핑 지지대 재질 : 304

*벽면 스크래핑 플레이트 재질 : 폴리테트라플루오로에틸렌

*벽 긁는 속도 : 행성 케이스 속도와 일치

*탈착 가능 여부: 탈착 가능한 디자인(고점도 공정에서 벽면 스크래핑 제거 필수)

베이스 및 리프팅 부품:

*구성 소재: 고강성 구조용 탄소강

*리프팅 모드: 유압 실린더

*리프팅 가이드: 고정밀 리니어 가이드 레일

*리프팅 스트로크: ≤ 740mm

상부 배럴 부품:

*상부 배럴 재질: 304

*파우더 공급 포트: DN150, 사이트글라스가 있는 퀵 설치 포트 1개

*액체 공급 포트: ISO 1인치 퀵 설치 포트 1개

*거울 포트: DN90 강화 유리 거울 1개

*진공 포트: G 3/4인치 1개

*배기 포트: G3/4인치 1개

*M14 진공 미터 포트 × 1.5인치, 미터법 내부 나사산 인터페이스 1개

제어 시스템:

*전기 캐비닛: 주파수 변환기와 같은 저전압 전기 부품을 배치하는 데 사용됩니다.

*수동 조작 패널: 버튼, 노브, 계측기 등을 배치하는 데 사용됩니다. *전원 공급: AC 3 × 380V±5%, 50Hz

*제어 모드: 전기 제어 + 유압 제어

*전력 제어 및 속도 조절 모드: 주파수 변환기 시동 및 제어 *냉각 방식: 공랭식 및 수랭식

*작동 모드: 전기 캐비닛 상단 패널의 해당 버튼 + 노브

*디지털 온도 표시 테이블: 재료 온도

*비상 정지 버튼: 1개

*경보 시스템: 과열 경보, 과열 경보 종료, 경보 종료

*속도 표시: 패널 테이블에 속도가 표시됩니다.

*전력 표시: 1개

*타이머: 분산과 혼합을 동시에 제어하는 1개

*주의: 인간-기계 인터페이스 시스템 구성을 선택하면 제어 시스템의 관련 내용이 터치스크린에 통합되어 제어됩니다.

안전 인터록 시스템:

*비상 정지: 비상 정지 스위치를 누르면 장비는 아무런 작동 없이 즉시 정지합니다.

*저속 혼합 시작: 배럴을 들어 올리는 동안 회전할 수 있습니다.

*고속 분산: 배럴은 제자리에 올라와 있을 때만 회전할 수 있습니다.

*작동 중 안전 잠금: 장비가 작동 중이고 혼합 중일 때는 혼합 드럼을 내리거나 열 수 없습니다.

*진공 파이프라인 역류 방지: 특수 진공 버퍼 탱크 설계는 진공 펌프 오일이 혼합 드럼으로 역류하는 것을 효과적으로 방지합니다.
