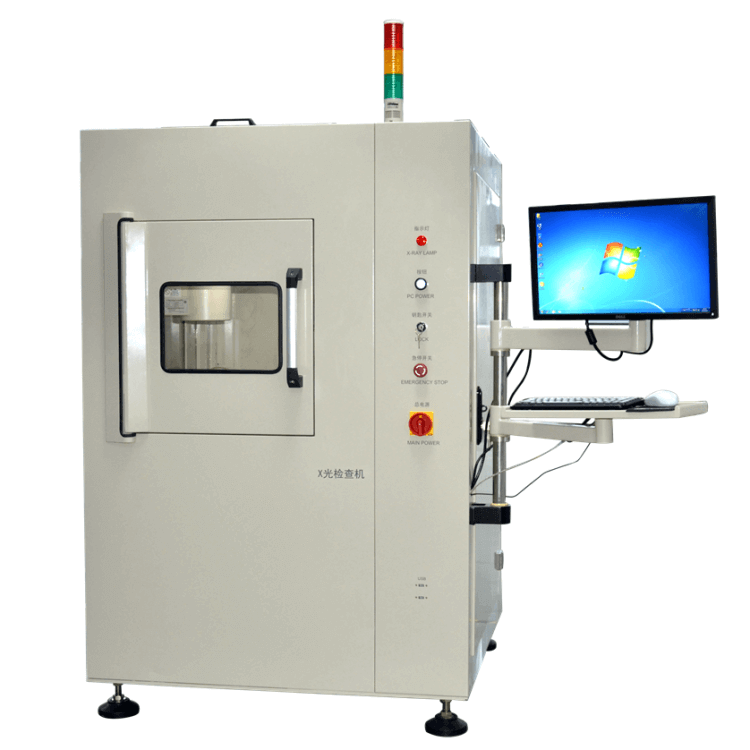

배터리 산업을 위한 내부 결함 감지를 위한 X-RAY 검사 장치

Ⅰ . 장비  소개 ：

1.1 적용 분야 ：

본 장비는 주로 배터리 산업, 반도체 부품 생산, 전자제품 가공, 고체 기판, 전자제품 패키징, 전원 공급 등 산업 분야에서 제품의 내부 결함 관찰에 사용됩니다.

1.2 장비 기능 및 원리 소개 ：

장비는 X선 발생기를 통해 X선을 방출하여 검사 대상물 내부로 투과합니다. 영상 증폭기는 X선을 수신하여 영상과 사진을 촬영합니다. 검사 대상물의 결함은 영상에 따라 수동으로 판별됩니다.

Ⅱ 、주요 매개변수:

Ⅲ 、 장비 구성품 설명：

3.1  마이크로포커스 X선 발생기 및 제어 시스템 ;；

3.2  X선 검출 영상 시스템;

3.3  엑스레이 보호 박스;

3.4  전기 제어 시스템;

3.5  PC 제어 및 이미지 처리

3.6  자동 전원 차단 보호 장치

3.7  3색 조명 장비 상태 알림;

3.8  광전유도 제어장치;

3.9  전체 기계의 금속판과 투시창에는 납판이 내장되어 있어 방사선 안전을 보장하고 방사선 누출을 방지합니다.

3.10  내비게이션 장치;

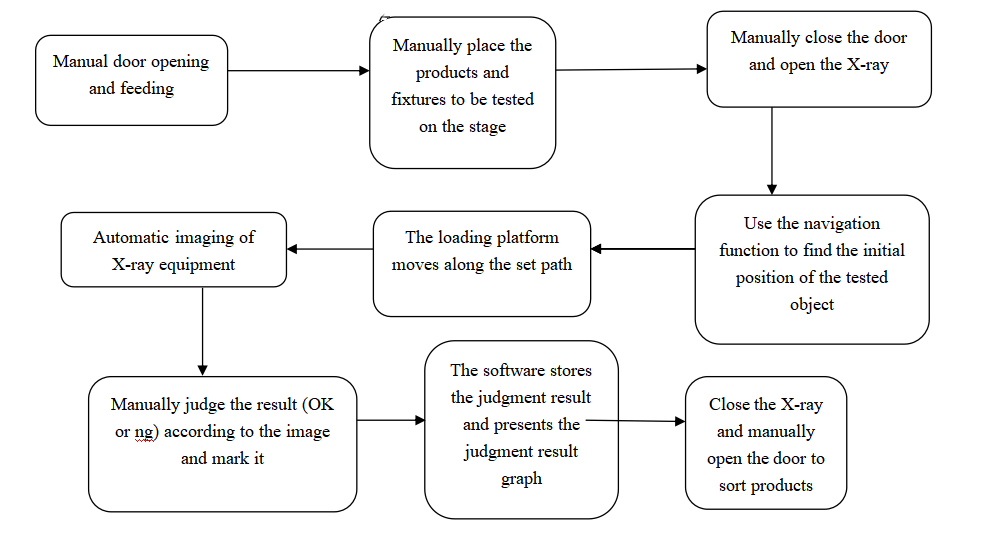

4. 공정운영 공정요구사항：

Ⅴ 、 장비의 일반 구성 및 표준 ：

5.1   장비 외관 색상: 따뜻한 회색 1C(또는 고객의 색상 플레이트에 따름).

5.2   장비로부터 1m 떨어진 곳(작업 위치)에서 측정한 장비 소음은 ≤ 75db입니다.

5.3   본 장비는 중국의 전기기계 장비 안전 기준을 준수합니다.

5.4 크기 ： L1200mm × W1100mm × H1830mm （ 구체적인 크기 는 실제 물체 에 따라 달라 집니다 ）

5.5 총 중량 :  760KG

5.6 A 주변 온도 ：2 5±3 ℃

5.7 주변 습도: ≤ 60% RH (결로 없음)

5.8 출력 : 2.5KW
