가정용 에너지 저장 배터리 팩용 프리즈매틱 배터리 반자동 팩 조립 생산 라인

제품 소개

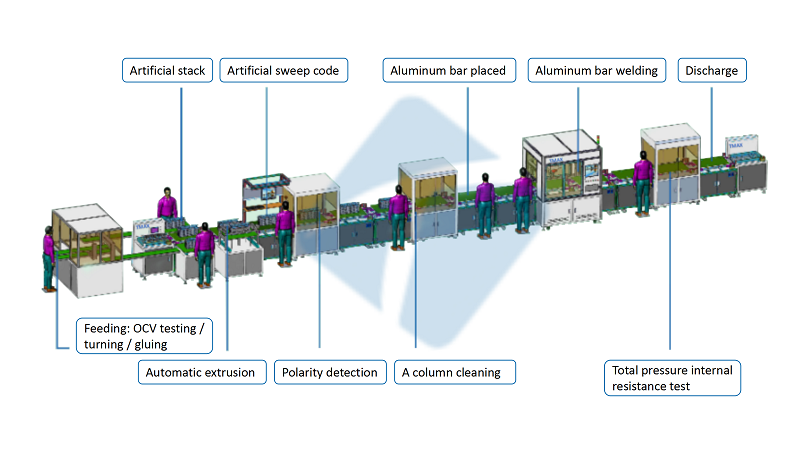

이 맞춤형 생산 라인은 주로 정사각형 쉘 에너지 저장 리튬 배터리 팩 모듈의 조립, 테스트 및 용접 기능을 완료하는 데 사용됩니다. 이 반자동 라인 패키지에는 수동 공급, 셀 스캐닝, 자동 분류, 자동 뒤집기, 자동 접착, 수동 스태킹, 자동 압출, 수동 묶음, 수동 바코드 스캐닝, 바인딩, 자동 극성 감지, 자동 극 세척, 모선 수동 배치, 자동 레이저 용접, 수동 용접 지점 감지, 반제품의 총 압력 내부 저항 테스트, 수동 오프라인 및 빈 트레이의 자동 상하 리플럭스가 포함됩니다.

일반 장비 구성 및 표준:

1. 장비에는 PLC 및 HMI 통신 인터페이스가 장착되어 있어 장비 상태 및 매개변수 설정을 볼 수 있습니다.

2. 장비의 외관 색상은 고객이 제공한 색상 팔레트를 기준으로 합니다(고객이 요청하지 않을 경우 기존 색상 팔레트가 적용됩니다).

3. 기계 외벽으로부터 100mm 떨어진 곳에서 측정하며, 장비 소음은 80dB 이하이어야 합니다.

4. 장비는 관련 국가 장비 안전 기준 및 구매자 안전 규정에서 요구하는 모든 안전 기준 및 요구 사항을 준수해야 합니다.

주요 구성 요소 브랜드 목록

SN	표준 부품 카테고리	기능 설명 및 브랜드 제한 사항	기원
1	머신 랙	알루미늄 프로파일 + 판금 표면 도장 처리	중국
2	가공된 부품	알루미늄 부품의 표면은 샌드블라스팅 및 산화처리를 하였고, 철 부품은 전기도금처리를 하였습니다.	중국
3	인간-기계	베렌톤
4	PLC	파나소닉/주요	일본/중국
5	디스플레이	레노버
6	산업용 컴퓨터	어드밴텍
10	전원 공급 장치	오므론/밍웨이
11	감지기	파나소닉, 오므론, 에어택	일본과 대만
12	전기 제어 액세서리	친트
13	접촉기	친트
14	단추
15	일반 모터	태경
16	스테퍼 모터	잉시다
17	서보 모터	사장/파나소닉
18	I/O 보드	레이 사이
19	실린더, 솔레노이드 밸브	에어택	대만
20	베어링 또는 선형 베어링	NSK 、FAG	일본
21	가이드 레일	HIWIN 、TBI	대만
22	구조 표준 부품	이헤다

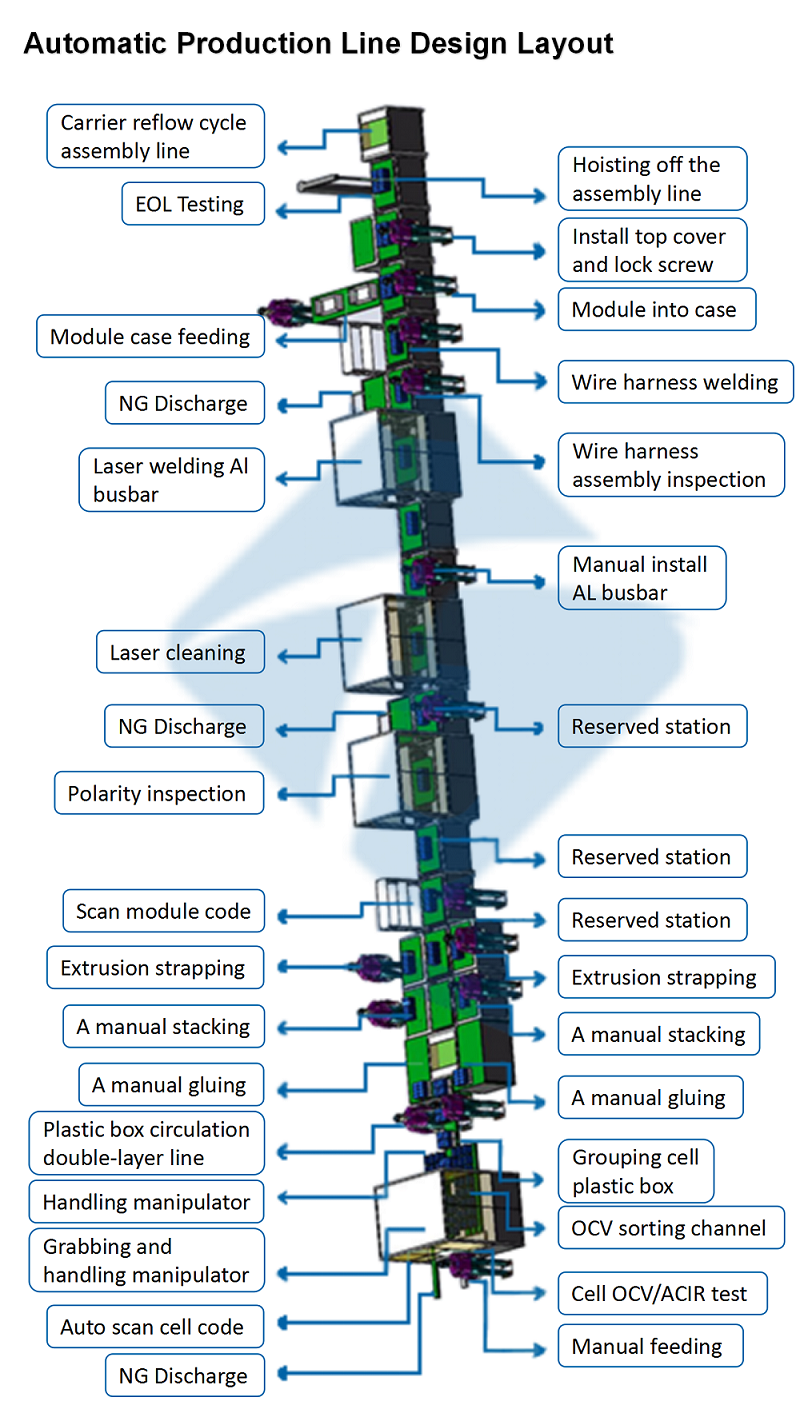

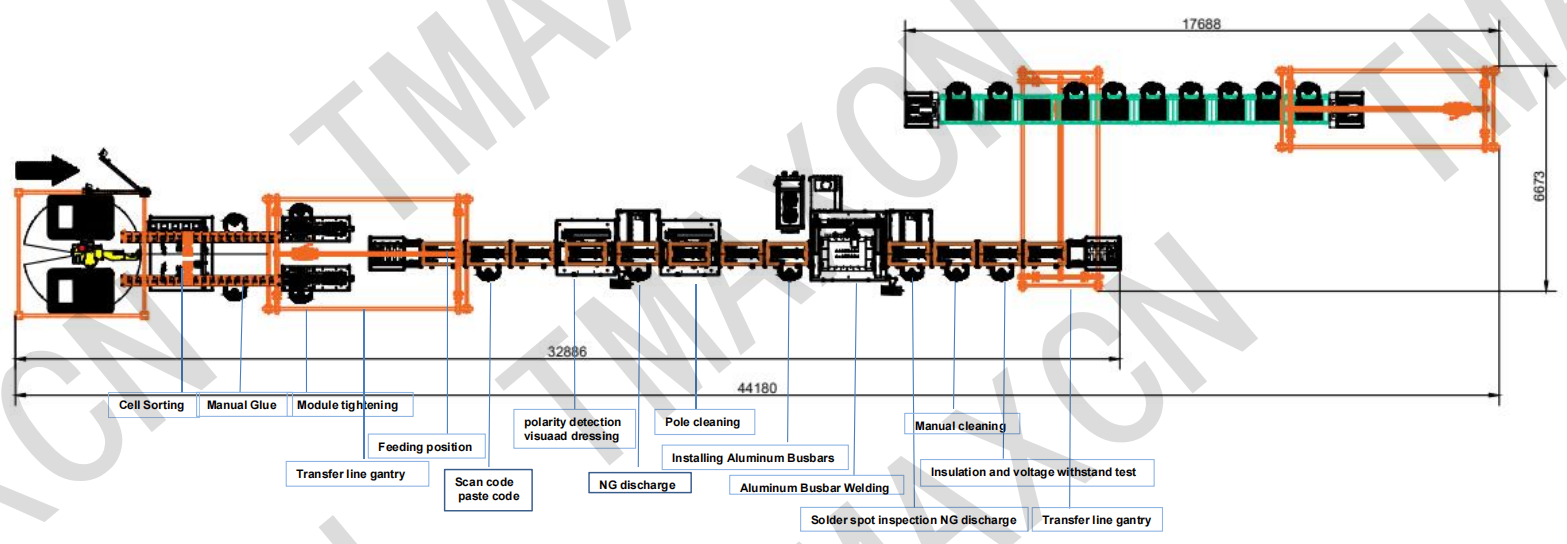

이 라인은 총 길이 16m의 사각 쉘 배터리 팩의 전체 생산 공정을 주로 담당합니다. 전체 라인은 다음과 같은 장비 조합으로 구성됩니다.

① 셀 로딩 ② 배터리 팩 브래킷 조립 ③ 배터리 팩 Al-Bar 커넥터 납땜 ④ BMS 회로 기판 납땜 ⑤ 배터리 팩 완제품 검사 등. 여러 대의 작업대를 결합하여 연결 또는 단독으로 사용할 수 있는 완벽한 장비 라인을 구성합니다. 인터페이스는 간단하고 명확하며 작동 및 유지 보수가 간편합니다. 각 장비에는 독립적인 제어 시스템과 디스플레이 화면이 있습니다.
