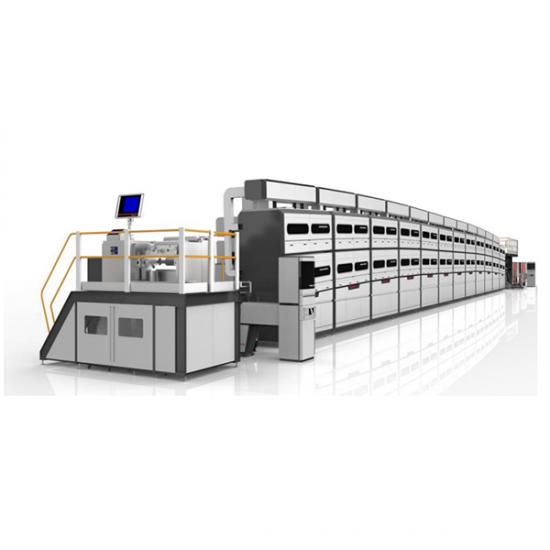

자동 양면 B형 코팅기 리튬 배터리 생산용 코팅기

 장치의 기본 기능

이 장비는 기판을 풀고 코팅 메커니즘으로 운반하는 데 사용됩니다 .

풀림 메커니즘 . 슬러리는 코팅 압출 다이로 원활하게 이송됩니다.

공급 시스템을 통해 일정한  압력을 가합니다. 슬러리는 한쪽 면에 분사됩니다.

기판 (구리 또는 알루미늄 호일)을 압출 연삭 립을 통해 코팅합니다. 코팅된 기판과

슬러리는 장치 구동 메커니즘에 의해 건조를 위해 건조 상자로 끌어 당겨집니다. 건조된 재료

그런 다음 구동되어 롤백됩니다. 단면 코팅, 탠덤 양면 코팅기.



장비의 특성

1. 디지털 텐션: 풀림, 후진, 되감기 텐션을 터치스크린에서 디지털 방식으로 설정할 수 있으며, 세 가지 텐션 구간의 결과를 터치스크린에 동시에 표시할 수 있습니다. 텐션 조절이 매우 편리하며, 베이스밴드 작동의 부드러움을 터치스크린에서 명확하게 확인할 수 있습니다.

2. 브레이크가 있는 서보 모터: 금형 헤드와 베이스 휠 사이의 거리 제어가 가능한 서보 모터를 브레이크에 추가하여 전원 차단 시간 거리의 변화를 없애고 조정 시간을 단축할 수 있습니다.

3. 인터럽트 제어: 신속한 처리가 필요한 모든 곳에서 인터럽트 제어를 채택합니다. 인터럽트 제어를 통해 코팅 길이 및 정렬 오류를 줄일 수 있습니다.

4. 스트립 코팅: 표준 몰드 헤드 대신 맞춤형 몰드 헤드를 채택하여 개스킷 모따기로 인한 슬러리 손실을 줄여 작업이 간편합니다. 스트립 코팅의 경우, 사용자 요구에 따라 엣지 두께를 조절할 수 있습니다.

5. 동적 여과 시스템: 특수 필터 구조로 다양한 불순물을 효과적으로 걸러내며, 다양한 점도의 액체에 적합합니다. 이 장비는 높은 신뢰성, 긴 유지보수 주기, 낮은 유지보수 비용을 자랑합니다. 콤팩트한 구조와 작은 설치 면적을 자랑합니다. 단위 면적당 여과 용량이 크고, 처리 용량이 강력하며, 다단계 여과가 가능합니다.



장치의 하드웨어 및 기능 설명

1. 공급 시스템: 저속 슬러리 혼합 탱크 + 일본 Bing Shen 서보 펌프 + 서보 모터 구동 장치 + 스테인리스 스틸 파이프라인. 주요 기능은 슬러리를 동적으로 저장하고 여과 시스템으로 원활하게 이송하여 슬러리가 특정 온도에서 일정하게 유지되도록 하는 것입니다.

2. 여과 시스템: I 시리즈(외부 스크레이퍼형) 연속 스크레이퍼 필터의 핵심 기술은 필터 스크린과 스크레이퍼 어셈블리에 있습니다. 이 쐐기형 필터 스크린의 각 와이어 단면은 삼각형이며, 필터 스크린의 외벽은 매끄러워 스크레이퍼가 부착된 불순물을 제거하는 데 효과적입니다. 필터 스크린 외부에는 삼각형 구멍이 있어 필요한 여과 정확도 이하의 이물질이 필터 스크린에 끼지 않아 필터가 항상 양호한 작동 상태를 유지합니다. 스크레이퍼가 필터 스크린 외부 표면을 스크레이핑할 때 필터 스크린 표면의 막힘을 부드럽게 제거하여 필터 스크린이 항상 막히지 않도록 합니다. 스크레이퍼가 필터 스크린 표면에서 걸러낸 큰 입자는 폐기물 챔버로 들어가 정기적으로 배출됩니다.

3. 코팅기: 풀림 메커니즘+코팅 메커니즘+건조+2차 코팅 메커니즘+후면 구동 메커니즘+자동 감기 메커니즘. 주요 기능은 기판(구리 포일 및 알루미늄 포일)에 슬러리를 균일하게 코팅하고 건조시킨 후 감기는 것입니다.



소프트웨어 및 기능 설명

1. 주파수 변환기와 온도 컨트롤러는 모두 통신 제어 모드를 채택하여 모든 팬 주파수 조절 및 온도 설정을 터치 스크린에서 중앙에서 완료할 수 있으며, 조정을 위해 제어 캐비닛을 열 필요가 없습니다.

2. 코팅 기능은 터치스크린에 표시되고 조정됩니다.

3. 표면 밀도 검출 및 코팅 메커니즘은 폐쇄 루프 제어를 형성하며, 데이터 저장 및 처리에 대한 자세한 내용은 표면 밀도 검출 장비 설명에 나와 있습니다.

4. 사용자가 현장에 네트워크를 제공하고, 우리 회사는 원격 디버깅 기능을 구현할 수 있습니다.

5. MES 시스템 인터페이스는 생산 품질 데이터의 수집 및 관리를 용이하게 하는 장비용으로 예약되어야 합니다.

6. 판매자의 개별 장비에 상류 및 하류 공정 연결이 포함된 경우, 사용자는 상류 및 하류 장비에 적응해야 합니다.
