1

감속기

RF167 -Y45 -4P-51.76-M2-D550

Kone

2

전기 기계

저속 45kw-4 레벨 가변 주파수 모터 1세트; 고속 일반 모터 55kw-4, 1세트.

출처

3

주파수 변환기

45KWX1 세트; 55KWX1 세트.

호프센란

4

온도계

PT100(고온 측정 정확도)

HTC

5

베어링

청사진에

독일

6

선형 가이드 레일

SBI

대한민국

7

스켈레톤 오일 씰

불소수지 프레임워크 오일 씰

일본 NOK

8

전기 부품

저전압 전기 부품

슈나이더

9

Valve

청사진에

Ennis

10

기계적 밀봉

합금 기계식 씰 2세트

치시 방패

11

Gear

치아 표면이 경화되고 정밀 연마되며 헬리컬 기어에 의해 구동됩니다.

Jieou

12

윤활 그리스

고속 베어링 특수 그리스 내열성 600도

베스트

2

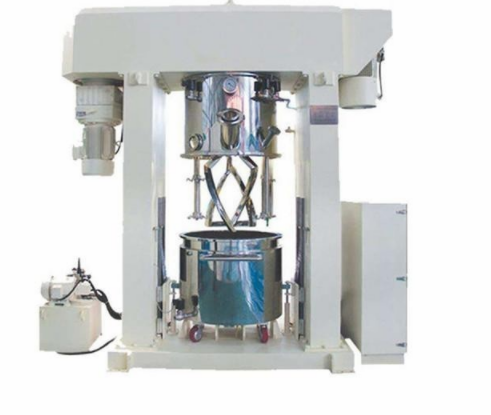

구조적 스타일

갠트리 유형

3

속도 r/min

회전: 0~28 RPM, 회전: 0~53rpm 가변 주파수 속도 조절 에너지 절약 제어;

4

저속 샤프트

고속: 0~2000rpm 가변 주파수 속도 조절 에너지 절약 제어.

5

고속 샤프트

두 축 대마 패턴,

6

리프팅 모드

이중 고속 샤프트, 샤프트 Φ 230 분산 트레이에 2개.

7

리프팅 높이

유압 캔 바디 리프팅, 선형 가이드 이중 유압 리프팅, 안전 볼트, 오일 펌프 모터 3kw 포함

8

온도 측정 방법

1000mm

9

캔 바디 포지셔닝

배럴 벽의 온도 측정.

10

총 전력(KW)

배럴 하단의 위치 지정 블록은 위치를 지정하는 데 사용되며 플랜지 구조는 주전자 덮개에 설정되어 중앙 위치를 보장합니다.

11

전원 공급 장치

103KW

12

전체 치수

AC：3*380V、50HZ

13

크기

길이 3700, 너비 1600, 높이 3570(mm)

14

무게

11T

2

볼륨(L)

807L

3

설계 압력(MPA)

내부 실린더 -0.098MPa, 재킷 0.8MPa

4

설계 온도(° C)

-10~+100°C

5

주요 재료

SUS304는 소재, 재킷과 접촉합니다: 304, 바닥 재질: 304 스테인리스 스틸 +Q235-B

6

실린더 두께(mm)

내부 실린더 Δ 10mm, 재킷 Δ 5mm。

7

온도 조절 양식

캔 본체와 바닥에는 재킷이 장착되어 있어 냉각 또는 가열 면적이 넓어집니다. 냉각수는 냉각기에 의해 자동으로 온도 조절됩니다.

8

방전 형태

볼 밸브

9

모바일 모드

매뉴얼

10

캔 바디 수

1세트

1

상부 캔 바디

SUS304

4

믹싱 샤프트

SUS304

2

하부 바디

SUS304

5

교반 슬러리

SUS304

3

재킷

SUS304+Q235

6

랙, 베이스 등

Q235-B

1

분말 공급 포트

DN150

1

퀵 오프닝 타입, DN150 퀵 오프닝 공급 포트 포함

2

거울

DN120

2

그중 하나에는 LED 미러 라이트가 장착되어 있습니다.

3

진공 청소기

DN20

1

톱니형 공압 볼 밸브

4

질소 충전 포트

DN20

1

톱니형 공압 볼 밸브

5

배기 포트

DN20

1

톱니형 공압 볼 밸브

6

예비 포트

DN50

2

플랜지 인터페이스

7

진공 게이지 포트

M20×1.5

1

진공 게이지가 장착되어 있습니다: Y-100 타입.

참고: 캔 본체는 직선형 통 모양이며, 캔 본체 외벽은 매끄럽게 연마되어 세척이 용이합니다.

고속 샤프트 2개, 샤프트 Φ 230 분산 플레이트에 2개(높이 임의로 조정 가능).

2

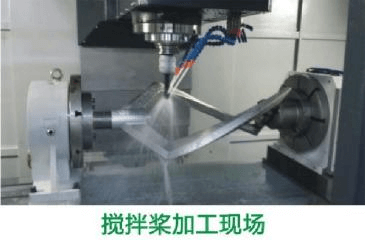

펄프 샤프트 및 블레이드: 표면을 연마합니다. 5 축 CNC 머시닝 센터 가공 후 나선형 라인이 일관성이 있는지 확인하십시오. 믹싱 패들과 배럴 바닥 사이의 거리는 3-5mm, 믹싱 패들과 배럴 벽 사이의 거리는 3-5mm, 패들과 패들 사이의 거리는 4-7mm입니다.

3

샤프트 씰: 기계적 씰 구조.

4

행성 케이스 304

참고: 1. 디자인은 평평한 바닥 혼합 탱크에 적합하며 슬러리 샤프트 디자인은 합리적이고 청소하기 쉽습니다.

2. 플래닛 캐리어 본체는 과압 밸런스 홀이 설계되어 있습니다.

1

전기 캐비닛은 에어컨에 의해 강제 냉각됩니다. 전기 캐비닛에는 온도 모니터링 및 과열 경보 기능이 있습니다. 컴퓨터와 PLC에 의해 제어됩니다. 수동으로 제어하거나 프로그래밍 할 수 있습니다. 전기 상자가 밀봉되어 있습니다. 생산 환경의 먼지, 가연성 가스 및 전도성 분말은 전기 캐비닛에 들어 가지 않으므로 전기 캐비닛의 모든 전기 부품의 정상적인 작동을 보장하고 고장률을 줄입니다.

 2

제어 전원 공급 장치는 DC 24V 안전 전압을 채택합니다.

3

자동 / 자동 프로그램 제어를 분리하고 컴퓨터 터치 스크린에서 장비의 시작, 중지, 들어 올리기, 작동 시간 및 진공도의 작동 및 설정을 완료합니다. 컴퓨터는 수천 개 이상의 프로세스를 저장할 수있는 대용량 메모리 용량을 가지고 있습니다. 작동하기 쉽고 디스플레이가 역동적이고 직관적입니다. 작동의 전체 프로세스가 모니터링됩니다. 온도, 진공도, 속도 및 기타 작동 곡선이 한 눈에 명확하게 표시되며 알람이 시각적으로 기록됩니다. 컴퓨터 뒤에 U 디스크를 삽입하여 프로세스를 업로드/다운로드하고 매개변수를 쉽게 설정할 수 있습니다. 작업자가 공정을 인위적으로 변경하는 것을 방지하고 제품의 일관성을 보장하기 위해 권한을 설정할 수 있습니다.

4

전자 모터 과부하 열 보호.

5

모터에 위상 장애, 접지 등이 있는 경우 시스템이 출력을 보호하고 정지합니다.

6

주 전원 공급 장치에 장애가 발생하면 시스템은 제어된 기울기에 따라 작동합니다.

7

회전이 차단되면 시스템이 모터를 보호합니다.

8

모터 전류가 모터의 정격 전류를 초과하면 자동으로 정지합니다.

9

전원 배전 캐비닛의 패널 레이아웃: 전원 표시, 비상 정지, 컴퓨터 터치 스크린, 버튼 스위치.

10

분배 캐비닛의 냉각 모드: 에어컨 냉각.

11

전원 분배 및 공급: 3상 5선식(a, B, C, N, PE), AC380V/220V.

12

슈나이더는 접촉기, 에어 스위치, 회로 차단기 등에 사용됩니다.

13

중간 릴레이: 슈나이더 브랜드.

1

컴퓨터 디스플레이 온도 및 진공도

2

컴퓨터는 속도, 프로세스 단계, 작동 상태, 모니터링 등을 표시합니다.

3

장비 작동 모드: 슈나이더 브랜드 버튼 작동

4

비상 정지 버튼 1개

5

고속 및 저속 분산 속도 노브

6

전원 표시, 수동 / 자동, 리프팅, 압력 완화, 혼합 및 분산 시동 및 속도 조절 등

1

비상 정지 스위치를 누르면 아무런 조작 없이 장비가 즉시 정지합니다.

2

분산 모터는 캔 본체가 제 위치로 올라간 후에만 시동할 수 있습니다. 캔 본체가 올라오면 혼합 모터가 천천히 회전하여 혼합할 수 있습니다.

3

믹싱 샤프트가 회전하면 캔 본체가 떨어지지 않습니다.

4

믹싱 배럴이 제자리에 있지 않으면 배럴이 올라가지 않습니다.

5

캔 본체가 올라갔다가 제자리에 떨어지면 자동으로 멈춥니다.

6

재료 통은 캔 본체를 제자리에 내려야만 잠금을 해제할 수 있습니다.

7

캔 본체가 상승 및 하강할 때 알람이 울립니다.

8

모터 전류가 보호 범위의 값을 초과하면 자동으로 정지합니다.

9

캔 본체가 제자리로 올라간 후 안전 볼트가 장착되어 있어 유지 보수 시 캔 본체가 높은 위치로 올라간 후 비정상적으로 떨어지는 것을 방지합니다.

1

사다리 모양의 주전자 커버 씰링 스트립

10×8，L=3700

실리카겔

1

2

(내경 x 내경 높이)

807L

3

디자인 볼륨(L)

내부 배럴 -0.098MPa, 재킷 0.8MPa

4

설계 압력

샤프트 메카니컬 씰 1세트와 불소 고무 골격 오일 씰 2개

5

(Mpa)

SUS304는 소재, 재킷과 접촉합니다: 304, 바닥 재질: 304 스테인리스 스틸 +Q235-B

6

다음과 같이 씰

내부 실린더 Δ 10mm(가공 후 측정된 두께), 재킷 Δ 5mm

7

주요 자료

수냉식

8

캔 본체 두께(mm)

볼 밸브

9

온도 조절 양식

Φ 1 120mm 사이트홀, 진공 게이지 1개, 통풍구 1개(소음기 포함), 진공홀 1개

10

방전 형태

믹싱 모터 3KW, KONE 감속기 1개, 회전 속도: 0-50rpm. 가변 주파수 속도 제어.
