상표 :
TMAX품목 번호:
TMAX-S1X-512/3A결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

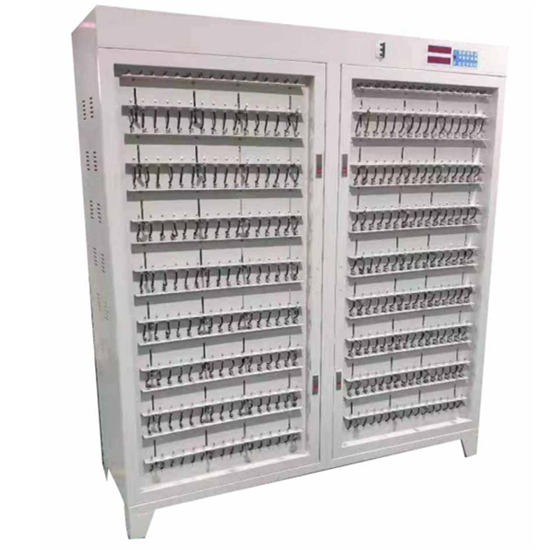

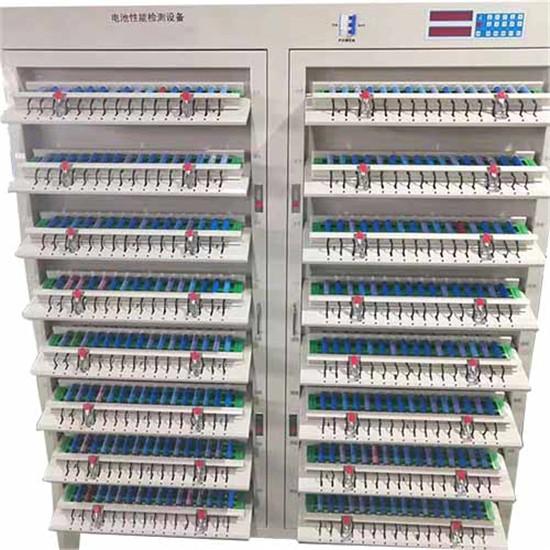

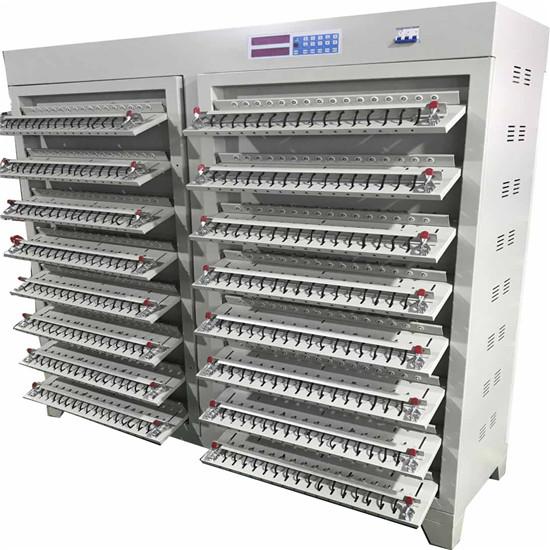

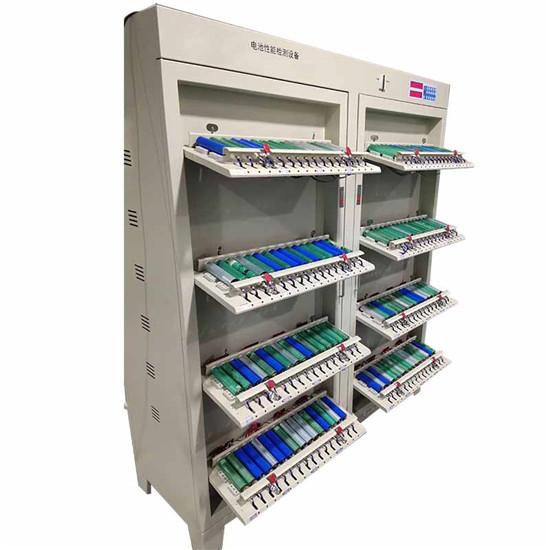

5일원통형 셀 및 파우치 셀 용량 테스트를 위한 5V3A 512 채널 배터리 충전 방전 시험기
기능:
1. 각 장치는 전압 범위를 충족하는 512개의 배터리에 대해 정전류 및 정전압 충전 및 정전류 방전 테스트를 수행할 수 있습니다.
2. 본 발명 특허의 정전류 정전압 전원 공급 장치, 충격없이 정전류에서 정전압 전환, 특히 리튬 이온 배터리의 충전 요구 사항에 적합한 정전류 정전압 전원 공급 장치를 채택하십시오.
3. AVR 단일 칩 컴퓨터가 장비의 제어 센터로 사용되며 주변 샘플링 회로가 사용됩니다. 장비는 상위 컴퓨터로 제어할 수 있습니다. 컴퓨터가 연결되면 모든 채널의 전체 충전 방전 곡선을 저장하거나 상위 컴퓨터에서 분리할 수 있습니다. 제어판의 작동을 통해 정전류 및 전압 충전, 정전류 방전 테스트, 시간 정렬 및 기타 작업을 완료 할 수 있습니다.
4. 각 배터리에는 독립적인 정전류 및 전압 소스가 있으며 자체 제작 회로가 서로 영향을 미치지 않습니다.
5. 각 배터리의 전압을 실시간으로 감지합니다. 충전할 때는 먼저 정전류로 충전하세요. 배터리 전압이 설정 값에 도달하면 정전압 충전으로 부드럽게 전환됩니다. 설정된 시간 또는 전류 종료 조건이 충족되면 충전이 종료됩니다. 정전류 방전 중 배터리 전압이 설정 값보다 낮아지면 방전이 종료되고 해당 배터리 표시등이 켜집니다.
6. 전원 차단 보호 기능이 있으며 원래 워크플로우를 받은 후에도 계속 작동할 수 있습니다.
7. 전원 튜브는 50N06으로 리튬 인산철 배터리와 같이 낮은 방전 전압이 필요한 배터리에 적합합니다.
8. 상위 컴퓨터는 32개의 작업 단계 파라미터와 256개의 사이클을 설정할 수 있으며, 각 상위 컴퓨터는 1~10세트의 단일 칩 시스템과 연결할 수 있습니다(10세트 미만 권장).
소프트웨어 기능 지원:
A) 그래픽 조작 인터페이스는 각 배터리의 전압, 전류, 시간 및 용량 데이터를 표시하고 해당 작동 상태 및 비정상 상태를 다양한 색상으로 표시하는 데 사용됩니다;
B) 모든 섹션의 배터리 용량 표시(최대 100개 섹션);
C) 전압, 전류 및 시간의 변화 조건에 따라 데이터 포인트를 기록하여 완전한 충전 및 방전 곡선 데이터를 형성할 수 있으며 곡선 데이터 포인트의 시간 간격은 ≤ 4초입니다;
D) 다양한 조건(용량, 시간, 개방 회로 전압, 방전 플랫폼 등)에서 배터리 분류 기능을 수행합니다;
E) 정전류 충전 비율, 용량 손실, 방전 효율, 평균 전압, 중앙값 전압 및 기타 데이터를 자동으로 계산합니다;
F) 운영자 권한을 설정하고 다양한 수준으로 운영합니다;
충전 방전 곡선 및 사이클 차트를 표시합니다;
주요 기술 파라미터
디바이스 채널 수 | 전체 시스템에는 총 512개의 채널이 있습니다. |
워크플로우 제어 모드 | 전체 캐비닛 제어 |
충전 모드 | 정전류 및 정전압 |
충전 차단 조건 | 전압, 전류, 시간, 용량 |
방전 모드 | 정전류 |
방전 차단 조건 | 전압, 시간 및 용량 |
샘플링 검사 주기 | ≤10s |
전압 측정 범위 | 0 ~ 5V, 해상도 1mV |
배터리 전압 범위 | 충전: 0 ~ 4.5V, 방전: 4.5 ~ 2.0V |
일정한 전압 범위 | 3~4.5V |
전압 정확도 | ±(0.05%rd+0.1%fs) |
현재 범위 | 충전: 0.015-3A, 방전: 0.015-3A, 해상도: 1mA |
현재 정확도 | ±(0.1%rd+0.1%fs) |
시간 프레임 | 0 ~ 30000분 이내의 모든 설정, 시간 단위는 분입니다. |
시간 정확도 | ≤±0.1% |
고정 장치 유형 | 원통형 4선 고정 장치 |
높이 조절이 가능한 고정 장치 | 0~90mm |
지원 배터리 | 원통형 및 작은 사각형 알루미늄 쉘 |
작동 전원 공급 장치 | AC380V±10%, 50HZ, 전력 소비량 ≤13kw(3상 4선식 시스템) |
통신 모드 | RS485, 전송 속도 57600 |
전체 치수 | 1440mm（Width）*500mm（Deep）*1800mm（High） |
업무 환경 | 온도: 0-40 ℃, 상대 습도 ≤ 85% RH |
최대 부하 작동 전류 | 최대 위상 라인은 30A, 최대 제로 라인은 3A입니다. |
장비 시동 전류 | 에어 스위치의 닫힘 모멘트는 약 60A입니다. |
기계 무게 | 약 250kg |
