상표 :
TMAX품목 번호:
TMAX-DS-01결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

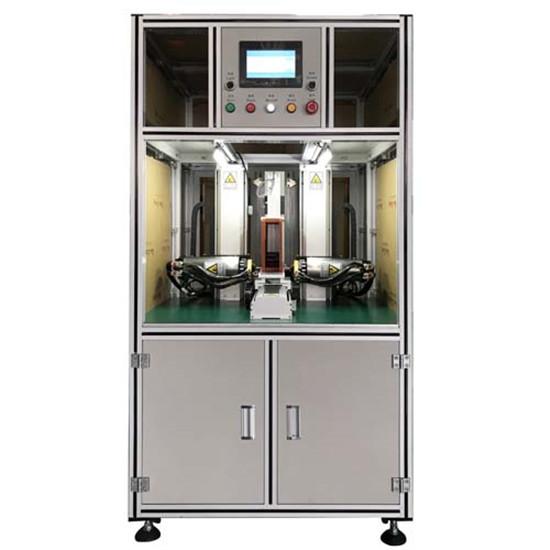

5일에너지 저장 배터리용 니켈 스트립 용접용 랩핑이 있는 5000A 또는 8000A CNC 자동 양면 스폿 용접기
제품 애플리케이션
자동 배터리 팩 스폿 용접기는 CNC를 기반으로 한 자동 가공 기술의 일반적인 플랫폼으로, 공장에서 배터리 팩 스폿 용접 및 조립에 적합합니다. 수동 스폿 용접과 비교하여 용접의 효율성과 정확성이 크게 향상되었습니다. 인간화 설계로 작동 및 디버깅이 매우 쉽고 편리합니다. 부품이 내장된 디자인으로 외관이 더욱 간결해졌습니다. 우리는 또한 CNC 용접기를 제공 할 수 있습니다. 자세한 내용은 문의를 환영합니다.
장점
1) 부하 전압을 유도하고 피드백을 통해 전압을 제어하며 고품질 용접을 실현합니다.
2) 예열, 주열의 전원 모드, 용접 전 예열로 안정적인 용접 품질을 보장합니다.
3) 에너지 밀도의 연속성을 유지하고 용접 시간을 단축하며 모재의 변형과 색상을 줄입니다. (마이크로초 단위로 제어되는 용접 시간, 연속 출력 모드)
4) 저전류에서 고전류로 쉽게 변경할 수 있어 정밀 용접에 적합합니다.
5) 전류의 상한과 하한을 설정하여 용접 품질이 좋은지 아닌지를 간단하게 판단할 수 있어 용접 자동화 플랫폼에 적합합니다.
6) 용접 효과를 보장하기 위해 전기가 통하는 시간에 따라 용접 전류가 증가합니다.
특징
1. 중단점 시작, 자동 시작 및 수동 시작을 지원합니다.
2. 콜드 솔더 조인트 및 밀봉 차단 경보.
3. 쉬운 프로그램, 지원 매트릭스, 배열 및 포인트 프로그램, 99 개의 그룹 매개 변수를 저장할 수 있습니다.
4. 용접 바늘 마모 경보.
5. 내장 용접 전류 모니터, 실시간 용접 전류를 표시 할 수 있습니다.
6. NB, 전동 공구, 원예 도구, 고전력, 에너지 저장 배터리, 전기 모터 자동차 배터리 팩 및 기타 리튬 배터리 팩 스폿 용접을 위한 설계.
7. 높은 생산성 : 0.35 초 / 스팟

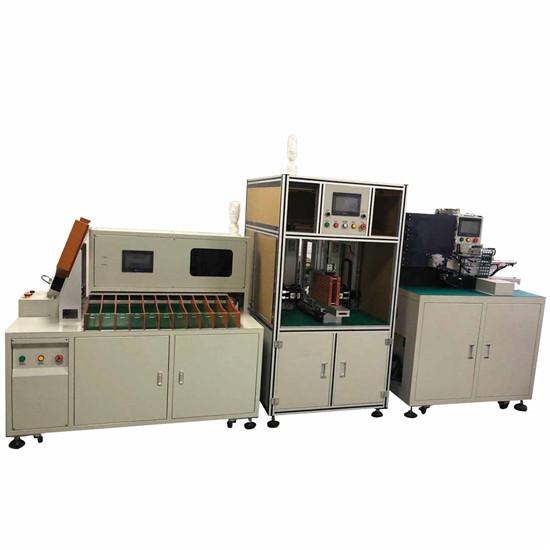

8. 리튬 배터리 그룹의 생산 라인과 일치 할 수 있습니다.
9. 자동 배터리 팩 스폿 용접기는 전통적인 공압 단일 포인트 동적을 채택하고 용접 정확도를 보장하며 용접 외관 품질과 신뢰성을 향상시킵니다.
10. 매개 변수를 다시 설정하지 않고 제품을 전환하는 다양한 배터리 팩 제품의 수십 가지 프로세스를 저장할 수 있습니다.
11. 다양한 브랜드의 스폿 용접기와 일치 할 수 있습니다.

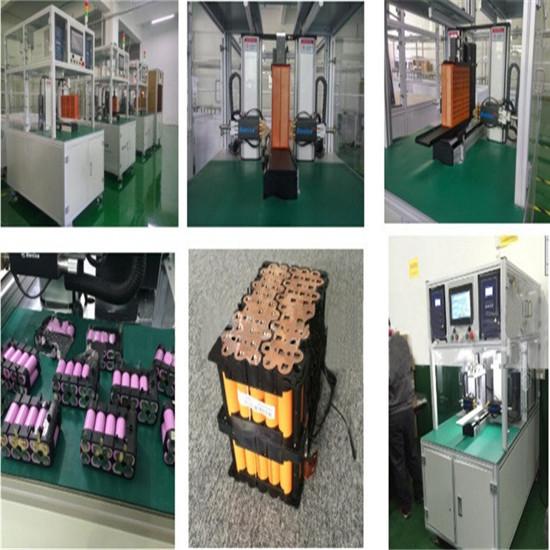

적용 분야
해당 고정 장치를 사용하면 스폿 용접기는 18650, 26650, 32650 및 기타 원통형 배터리를 용접 할 수 있으며 다양한 원통형 배터리, 사각형 배터리, 버튼 배터리 등에 맞게 사용자 정의 할 수도 있습니다.
운영
1. 터치스크린에서 용접 파라미터를 설정합니다. (동일한 제품은 한 번만 설정하면 됩니다.)
2. 배터리 팩이 있는 픽스처를 퀵 클램핑 위치에 놓습니다.
3. 시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다.
4. 4. 작업자에게 새 고정장치(배터리 팩)를 교체하라는 신호음이 울립니다.
사양
용접 헤드 번호 | 2 |
이동 | Y: 500mm; Z: 400mm |
용접 Spped | 0.35초/점, 5500개/h |
용접기 전원 공급 장치 | 5000A 인버터 스폿 용접기 |
최대 모터 속도 | 1000mm/s |
최대 배터리 수 | 200-600개 셀 |
시스템 운영 | 임베디드 시스템 |
사용자 인터페이스 | 터치 스크린 |
드라이브 모드 | 스텝 모터 및 정밀 가이드 레일 |
전원 공급 장치 | 220V/50Hz(기계); 3상, 380V/50Hz(용접기) |
공기 압력 | 0.3-0.6 MPa |
머신 크기 | 900L*1200W*1600Hmm |
기계 무게 | 350kg |
반복 위치 정확도 | ±0.02mm |
로드된 코어 수 | Y: 26개 Z: 18개(조정 가능) |

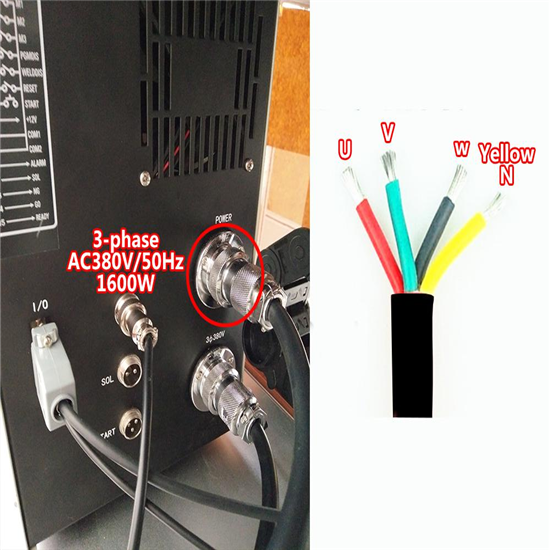

전원 공급 장치
압축 공기
용접기 위치
케이블 연결
