장치 채널 번호

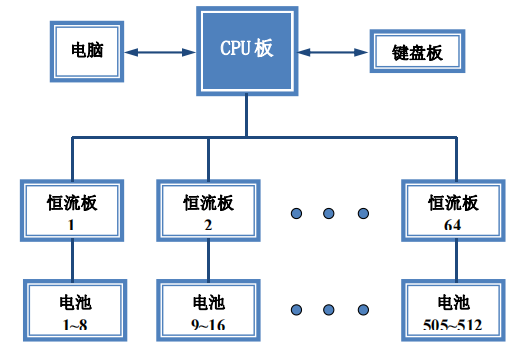

전체 시스템에는 총 512개의 채널이 있습니다.

치수

W1680mm*D550mm*H1840mm

기계 색상

표준 베이지(사용자 지정 가능)

고정 양식

65 샴 스냅 폴리머

고정 장치 간격

85mm

지원 배터리 사양

전극 시트 <65mm, 너비 <고정 간격

전원 공급 장치

3상 5선식 시스템 AC380V±10%, 50HZ

작동 전력 소비

≤27KW

작업 환경

온도 -10~40℃, 상대 습도≤80%

냉각 방법

자연 흡기, 상향 배기

채널 매개변수

전압 측정 범위

DC 0~5V

배터리 전압 범위

충전 DC 0～4.5V, 방전 DC 4.5～2V

정전압 전압 범위

DC 2.5～4.5V

전압 정확도

±(1‰ 판독값+1‰ 풀 스케일)

전압 안정성

≤1‰

현재 범위

충전 DC 60mA~6A, 방전 DC 60mA~6A

현재 정확도

±(1‰ 판독값+1‰ 풀 스케일)

현재 해상도

해상도 1mA

안정적인 전류 판독

≤1‰

소프트웨어 기능

제어 방법

컴퓨터 제어 장비 작업, 전체 캐비닛 제어

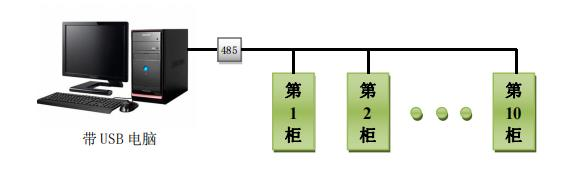

커뮤니케이션 방법

직렬 포트, 전송 속도 57600

프로세스 설정

중첩 루프 기능으로 최대 32단계, 256주기를 설정할 수 있습니다.

충전 모드

정전류, 정전압, 정전류 및 정전압

충전 차단 조건

전압, 전류, 시간, 용량

방전 모드

정전류

방전 차단 조건

전압, 시간, 용량

보호 기능

과전압, 저전압, 과전류, 저전류, 과용량 보호, 정전 보호, 데이터 중단점 복구

시간 제한

0~30000분/단계, 시간 단위는 분입니다.

시간 정확도

≤±1‰

샘플링 검사 주기

≤8s

최소 데이터 기록 빈도

≤8s

배터리 분류

정렬 기준(용량, 시간, 개방 회로 전압, 방전 플랫폼 등)

데이터 처리

전압, 전류, 시간, 용량 및 기타 데이터를 기록하고, 정전류 충전 비율, 용량 손실, 방전 효율, 평균 전압, 중간 전압 및 기타 데이터를 자동으로 계산하고, 데이터 곡선 그래프 및 사이클 그래프를 제공하고, 생성 된 텍스트, EXCEL, WORD 또는 MDB 데이터베이스 형식 파일을 출력 할 수 있습니다.
