상표 :
TMAX품목 번호:
TMAX-HKZN-PT03-B1결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

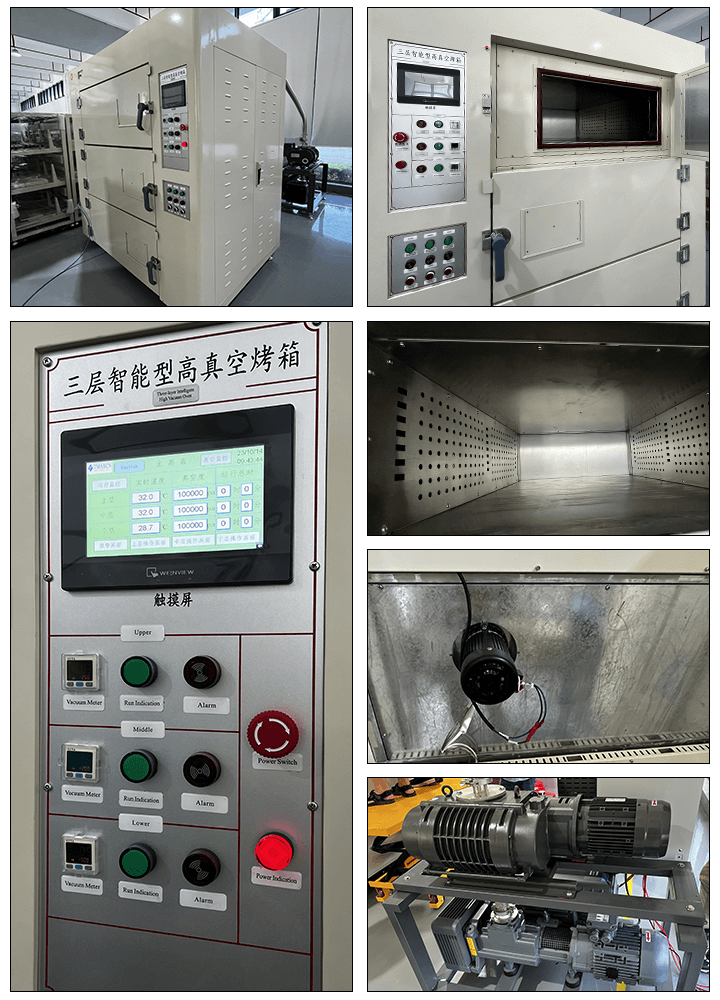

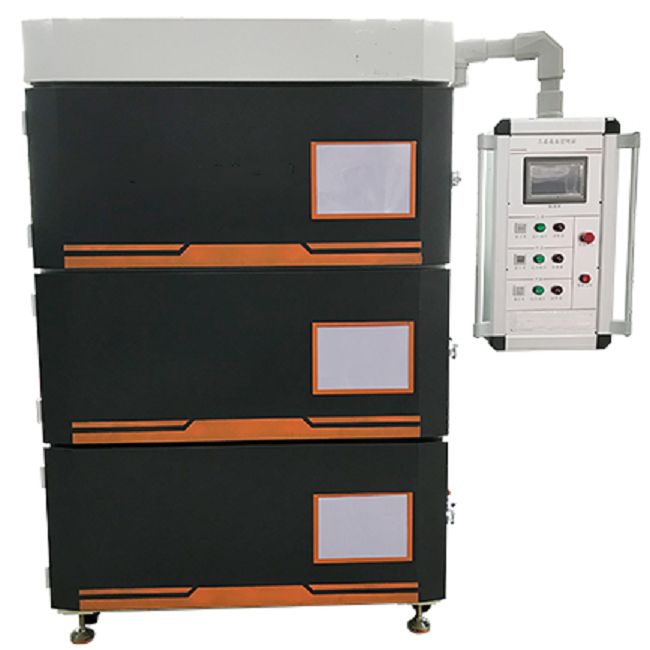

5일전극 베이킹을 위한 3층 단면 고진공 건조 오븐
1. 오븐 사용 범위：
리튬이온 배터리 전극, 셀 및 대기 액체 배터리 베이킹 에 적합
2. 구성
A. 상자 : 3.0mm 수입 304 스테인리스 스틸로 제작, 보강용 립은 동일 재질 로 제작
B. 랙: 1.5mm와 2.0mm 두께의 고품질 냉간 압연 시트로 제작되었으며, 두 겹의 단열재 로 구성되어 있습니다 . 면은 알루미늄 실리케이트, 알루미늄 호일 면, 그리고 방음 면의 세 겹 으로 구성되어 있습니다.
C. 열풍 시스템: 각 층은 팬, 가열 상자, 공기 덕트, 공기 덕트 등 으로 구성되어 있어 보다 나은 온도 일관성을 달성 할 수 있습니다.
D. 제어 시스템 : PLC, 터치스크린, 압력 센서, 고진공 배플 밸브, 솔리드 스테이트 릴레이, 온도 컨트롤러, 전자기 밸브 그룹 등 으로 구성
E. 하드웨어 구성 요소: 도어, 뒷면 커버, 진공관 및 기타 스탬프 부품 등 포함
3、기계 특성
A. 원리: 주변 온풍 순환. 이중 단열, 외부 온도 45도 이하(유리문 제외)
B. 가열 구조: O자형 외부 순환 공기를 채택하고, 좌측 공기 배출구, 우측 공기 흡입구를 설치하여 온도 일관성을 실현합니다.
C. 고정밀 공압식 배플 밸브, 3중 독립 제어 분리형;
D. 터치스크린 디스플레이, 자동 사이클 및 자동 제어, 최종 단계를 완료하고 진공 유지 압력으로 복귀; 디지털 안전 온도 디스플레이;
마. 탄성 이중 유리문, 3중 압력 감지, 과전압 보호 기능 탑재;
F. 다중 위치 과열 보호 온도 제어 장치를 장착하여 온도 손실과 같은 온도 제어 안전 문제를 효과적으로 방지할 수 있습니다.
과열 보호의 정확도를 향상시킵니다.
G. 제어 화면은 중앙 집중식 조작을 위한 터치스크린을 채택하여 조작이 편리하고 제어 신뢰성이 우수합니다. 프로그램 컨트롤러는 PLC 제어를 채택하여 작동합니다.
안정적이고 신뢰할 수 있게;
H. 3단 오븐은 개별적으로 제어되며 총 베이킹 시간, 사이클 시간, 진공 펌핑 시간, 건조 시간을 개별적으로 설정할 수 있습니다. 매개변수를 설정한 후 자동 버튼을 눌러 자동 베이킹 프로그램으로 진입할 수 있습니다. 베이킹 시간에 도달하면 오븐이 자동으로 꺼집니다. 온도가 안전 온도 값을 초과하면 경보가 울리고 빨간색 표시등이 켜집니다.
난방이 자동으로 중단됩니다. 알람 정보가 디스플레이에 표시됩니다.
화면;
I. 상자에 건조공기를 -0.1Mpa~-0.02Mpa 사이의 설정값까지 채우면 자동으로 팽창이 멈춥니다.
J. 정상 작동 시, 오류 알림 알람과 오류 원인을 화면에 표시할 수 있습니다.
K. 진공관은 부식 방지 특성을 가지고 있습니다.
L. 프로그램 연동으로 층간 가스 누출을 방지합니다.
4. 주요 매개 변수
1 | 가열 원리 | 3중 분리형 열풍 외부순환 가열 |
2 | 전원 | 380V 50Hz 16KW |
3 | 가스원 | 건조가스 0.1-0.2MPa/진공 -0.098-0.1Mpa/압축가스 0.4-0.5MPa |
4 | 온도 | 실온 ~ 150℃ |
5 | 진공도 | -0.1~0.098Mpa 사이에서 측정 시 디지털 디스플레이는 24 시간 동안 ≥ 95% 의 압력을 유지합니다 . |
6 | 디스플레이 오류 | 설정값 및 안정된 표시값 lue≤±0.1℃ |
7 | 단열 성능 | 외벽 온도는 45 도를 초과해서는 안 됩니다(유리문 제외) |
8 | 온도 일률 | 캐비티 내부 각 지점에서 벽으로부터 50MM 떨어진 곳 : 진공 상태에서는 ≤ ± 3.5℃, 정상 압력 상태에서는 ≤ ± 2.5℃ |
9 | 문자열 온도 속성 | ≤20℃ （ 인접층 온도상승 100도 이내 , 실온 보다 20도 이상 높은 경우에만 해당 ） |
10 |
응답 속도 | 미터 표시는 30분 이내에 설정값에 도달하고 , 무부하 코어 의 온도는 45~60분 동안 안정됩니다. |
11 | 챔버 크기 | 330H×830W×800D×3 |
12 | 외부 크기 | 1970H× 1250W× 1100D |
5. 전기 구성:
SN | 목 | 사양 |
1 | PLC | 푸젠 웨이콩 |
2 | 터치스크린 | 7인치 LCD 유지관리 컬러 화면 |
3 | 온도 제어 장치 | 디지털 지능형 온도 컨트롤러/마이크로컴퓨터 PID 자동 계산 |
4 | 온도 모드 | PID+SSR(사이리스터), 상하이 야타이 |
5 | 과열 보호 | 상하이 야타이 온도 조절기 |
6 | 온도 센서 | K형 열전대 |
7 |
진공 게이지 | 디지털 진공 게이지/- 101.0-101.0 kPa 양압 및 음압 범용형, 대만 Jingdeng |
8 | 진공 밸브/질소 밸브 | 고진공 배플 밸브 |
9 | 경보 | 소리와 빛 알람 |
10 | 가열관 | 최상의 |
11 |
제어 모드 | 각 스튜디오는 독립적으로 작동하며, 난방, 진공, 질소 충전 모드는 PLC 자동 순환 방식으로 작동합니다. 각 작업 구역 의 작동은 터치스크린을 통해 설정됩니다 . |
5. 설치 조건
5.1 오븐 전면과 벽 사이의 거리는 다음보다 작아서는 안 됩니다.
1500mm, 좌우 후면 간격은 500mm 이상이어야 합니다. 사용자는 독립적인 전원 분배 스위치를 설치하고 이에 대한 책임을 져야 합니다.
장비에 외부 전원을 연결합니다.
5.2 설치 구역 조건(당사자 A 제공):
5.2.1 전원 공급 : 3상 5선식, 주파수 : 50 ± 1Hz;
5.2.2 진공 : 압력 -0.1MPA, 진공관 DN20
5.2.3 질소 : 압력 0.1~0.2MPA, 질소 파이프라인 D12 가스관
5.2.4 압축공기 : 0.4~0.6MPA, D8 공기관
5.4 에너지 소비
5.4.1 최대 시간 ≤ 16kw/시간
5.4.2 균일한 경우, ≤ 2.5kw/시간
5.5 환경 요구 사항
5.5.1 온도 -5~35℃, 습도 ≤ 40%
5.5.2 주변 에 가연성 또는 폭발성 가스, 액체 또는 고체가 없습니다.
5.5.3 상자 안에 가연성 물질, 가스, 폭발물을 넣어 두지 마십시오.
