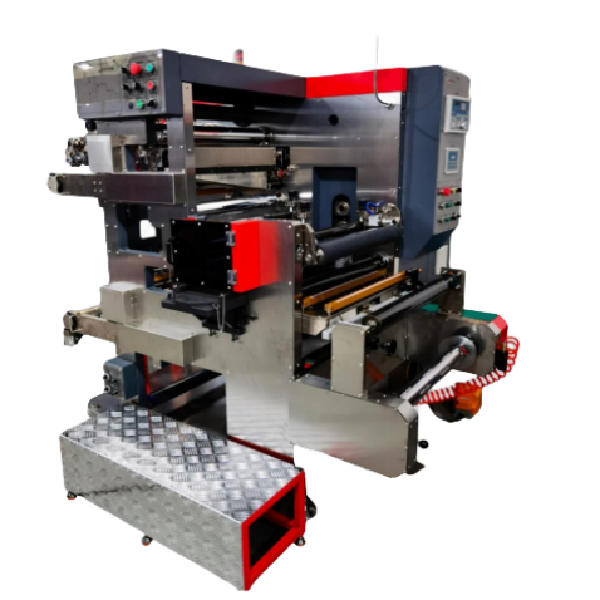

나트륨 이온 배터리 500mm 폭 롤투롤 연속 전극 슬리팅 머신

1. 장비 개요

1.1 장비 기능

아니요.	목	기술 사양	비고
1	적용 가능한 재료	코팅 및 캘린더링 후의 전극 시트: LFP, LCO, LMO, NCM, NCA, LTO, 흑연 등
2	기판 사양	알루미늄 호일(AL) : 두께 9~30μm, 폭 50~500mm, 최대 롤 직경: 400mm
		동박(Cu) : 두께 6~30μm, 폭 50~500mm, 최대 롤 직경 400mm
3	롤러 폭 설계	650mm
4	보장된 슬리팅 폭	30~500mm
5	기계적 주행 속도	50m/분
6	슬리팅 속도	1~40m/분	슬리팅 품질에 따라 다릅니다
7	전극 두께 범위	70–250μm
8	슬리팅 방법	1. 복합 회전 블레이드 슬리팅; 2. 니시무라형 커터 구조; 3. 정의될 사양
9	되감기 방법	듀얼 샤프트 차동 샤프트 스태거드 리와인딩

1.2 작동 원리

캘린더링 후 감긴 양극/음극 시트는 언와인딩 시스템에 적재됩니다. 구동식 견인력을 통해 전극 시트는 슬리팅 공정 사양에 따라 배치된 블레이드 그룹으로 이송됩니다. 분리된 시트는 상하부 되감기 시스템을 통해 되감기되고, 측면 트림은 전용 트림 시스템을 통해 수거됩니다. 이 기계는 자동 웹 가이딩, 장력 제어, 그리고 먼지 배출 시스템(블레이드 구역 먼지 배출 포함)을 갖추고 있어 원활한 공급, 안정적인 슬리팅 성능, 그리고 버(burr) 및 직진도 사양 준수를 보장합니다.

1.3 운영 워크플로

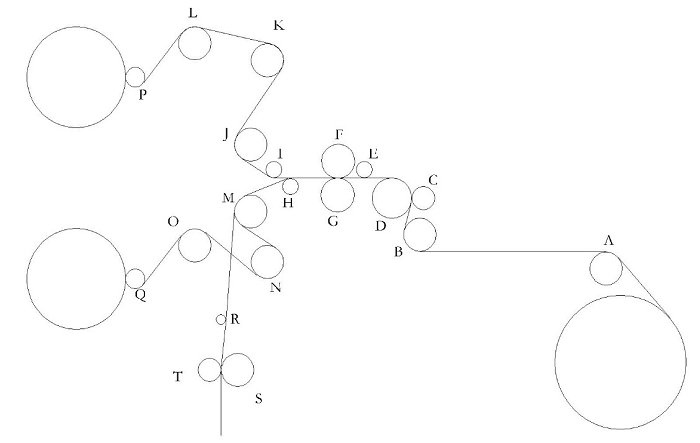

이송 트롤리를 사용하여 재료를 풀기 샤프트에 싣습니다 → 접합 테이블 → 견인 롤러 → 슬리팅 블레이드 그룹 → 롤러 그룹 → 상하 차동 샤프트 → 트림 되감기 → 필요한 장력 설정 → 웹 가이드를 자동 모드로 전환 → 시작 버튼 누르기 → 기계가 자동으로 슬리팅하고 되감습니다.



1.4 전체 구조

대략적인 치수:

·  본체 : 1800mm(L) × 2300mm(W) × 1900mm(H)

·  집진기 : 800mm(L) × 800mm(W) × 1400mm(H)

·  블레이드 카트 : 1200mm(L) × 400mm(W) × 1000mm(H)

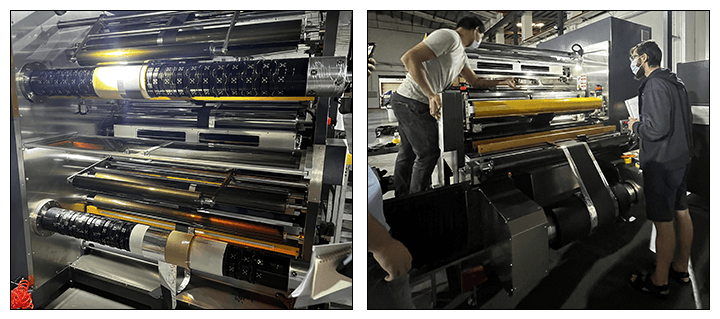

1.5 주요 구성 요소 구조

1.5.1 풀림 시스템

아니요.	목	설명
1	언와인더	단일 샤프트 중앙 풀림; 3인치 코어; 최대 롤 직경 400mm; 너비 ≤ 500mm
2	스플라이싱 테이블	듀얼 공압 프레싱 로드 타입
3	웹 가이딩	초음파 서보 가이드; 스트로크 ±40mm; 정확도 ±0.2mm
4	텐션 시스템	완전 자동 토크 폐쇄 루프 제어; 조정 가능 0~250N



1.5.2 슬리팅 메커니즘

아니요.	목	설명
1	기계 속도	최대 50m/분
2	슬리팅 속도	0~40m/분
3	슬리팅 방법	복합 회전날개; 니시무라형 구조; 최종 사양 확정 예정
4	블레이드	재질: 텅스텐 합금; 상부 블레이드: Φ100×Φ65×0.7mm(35°), 하부 블레이드: Φ100×Φ65×2.0mm(90°)
		블레이드 수명: 양극: 150~200k 미터, 음극: 250~300k 미터; 10회 재사용 가능
5	블레이드 조정	조정 가능한 블레이드 클리어런스; 나사산을 통한 결합
6	블레이드 드라이브	서보 모터; 제어판을 통해 조절 가능한 블레이드 속도 비율
7	세척 장치	하부 블레이드의 직접 배출 브러시
8	슬리팅 폭 정확도	≤±0.1mm
9	전극 스네이크 오류	≤±0.3mm/1000mm
10	금속 버	세로: <6μm; 가로: <10μm



1.5.3 되감기 시스템

아니요.	목	설명
1	되감기 샤프트	이중 축 스태거드 되감기; 슬립 샤프트; 3인치 코어; 최대 직경 400mm; 단일 루프 40mm
2	되감기 정확도	≤±0.4mm
3	압력 롤러	중력 롤러(75mm); 공압식 개폐; 기타 크기는 선택 사항
4	먼지 수집	듀얼 브러시 세척(상부/하부); 스테퍼 구동 브러시; 통합 덕팅; 블레이드 구역 추출
5	엣지 트림 유닛	이중 서보 구동 시스템; 토크 조절 가능; 트림 >5mm; 빈에 수집



1.5.4 제어 시스템

아니요.	목	설명
1	메인 제어 장치	1. 회전식 중앙 제어반; 2. 이더넷을 탑재한 OMRON 메인 컨트롤러; 3. 모든 주요 구성 요소는 수입 브랜드입니다.
2	전기 캐비닛 레이아웃	1. 분할된 레이아웃 관리; 2. 기계, 공압, 전기를 위한 별도의 구역; 3. 유지 보수가 용이하도록 전기 패널을 먼지로부터 격리함.
3	알람/유지관리	1. 3색 경고등 및 부저 장착; 2. 기계 시동/비정상에 대한 시각 및 청각 경보; 3. 제어 인터페이스에는 IO 체크 테이블이 포함됩니다.
4	전기 사양	1. 480V / 60Hz, 3상(미국 표준); 2. 공기 소비량: 13L/h; 3. 총 전력: 약 6kW
5	기계 가동 시간	≥99% (웹 파손율 <1%)



1.6 주요 구성 요소

아니요.	이름	상표	기원
1	PLC 유닛	오므론	일본
2	터치스크린	패널 마스터	중국
3	장력 제어 시스템	크루이다	중국
4	웹 가이딩 시스템	크루이다	중국
5	인버터	미쓰비시	일본
6	저전압 회로	슈나이더	프랑스
7	인버터 모터	CP	중국
8	서보 모터	미쓰비시	일본
9	스테퍼 모터	얀콘	중국
10	공압 부품	에어택	대만, 중국
11	전기 공압 밸브	에스엠씨	일본
12	근접 스위치	DCF	중국
13	선형 가이드	피엠아이	대만, 중국
14	문장	NSK / 로컬	일본 / 중국
15	행성 기어박스	덱스코	중국
16	연결	GZD	중국
17	차동 샤프트	맞춤 제작	중국
18	블레이드	성공/오우린	중국

포함된 액세서리(개당)

아니요.	이름	모델	수량	단위	비고
1	유압 블레이드 카트	FT500 스페셜	1	세트
2	블레이드 어셈블리	FT500 스페셜	1	세트
3	유압 리프트 카트	FT500 스페셜	1	세트
4	압력 롤러 어셈블리	70mm	6	세트	기타 선택 사항
5	어퍼 블레이드	Φ100×Φ65×0.7mm	10	개	기타 선택 사항
6	하부 블레이드	Φ100×Φ65×2.0mm	10	개	기타 선택 사항
7	블레이드 스페이서	19mm	10	개	기타 선택 사항
8	스페이서 세트	미정	1	세트	기타 선택 사항
9	후크 스패너	C32	1	피씨	블레이드 교체용
10	V형 블레이드 베이스	—	2	개	블레이드 교체용
11	집진기	WHXC-2200	1	세트
12	표준 도구 키트	육각 렌치, 드라이버	1	세트
13	사용자 설명서	—	1	복사
14	액세서리 매뉴얼	—	4	사본
