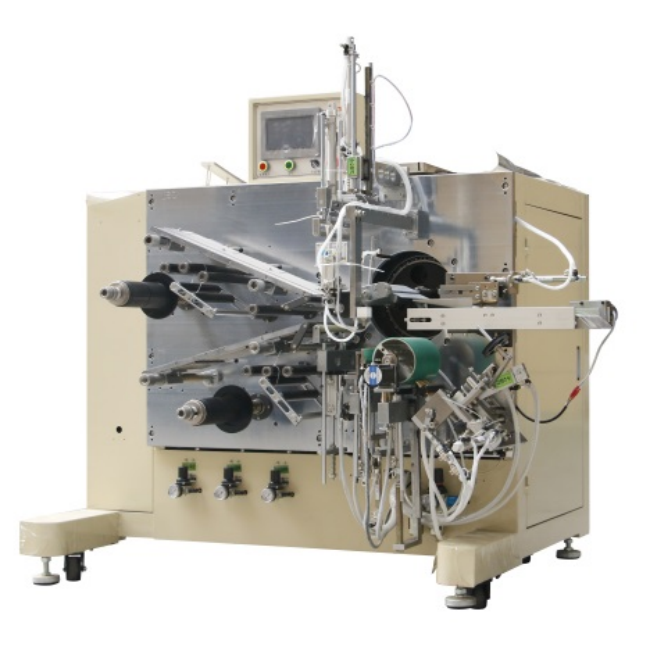

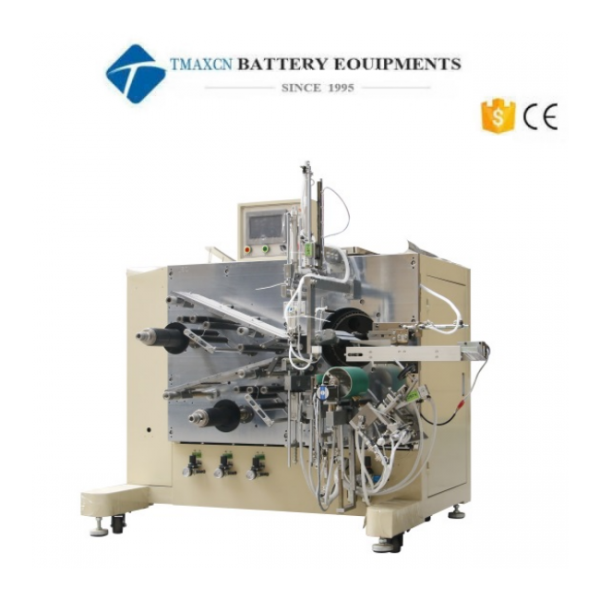

반자동 원통형 셀 와인딩 머신(5-10PPM)

Ⅰ, 장비 기능 설명

이 기계는 주로 원통형 리튬 이온 배터리 셀의 정밀 와인딩에 사용됩니다.

작업 프로세스는 다음과 같습니다. 양극판과 음극판을 각각 권선부로 수동으로 안내하고 다이어프램으로 쌓고 공정 요구 사항에 따라 권선하고 종단 테이프를 자동으로 부착하면 셀이 자동으로 절단됩니다.

Ⅱ, 장비 기능 및 특징

1) 단일 타겟 스레딩 바늘 구조가 채택되었습니다.

2) 폴 피스 수동 도입, 자동 감기, 자동 바늘 교체, 종단 테이프 자동 붙여넣기 및 자동 블랭킹.

3) 접착 테이프는 수평으로 붙여지고 (종단 테이프는 극 귀에 수직) 접착 테이프는 평평하며 접착 위치는 전기 코어에 부담을주지 않고 정확하게 제어 할 수 있으며 접착제 접착은 안정적이고 신뢰할 수 있습니다.

4) 와인딩 바늘의 감기 속도를 조절할 수 있습니다.

5) 두 개의 코일 다이어프램의 능동적 풀림, 장력 근접 스위치 제어 기술로 권선 과정에서 장력을 자동으로 부드럽게 조정할 수 있으며 상부 및 하부 장력을 조정할 수 있습니다.

6) 다이어프램 아웃소싱 종료.

7) 롤아웃된 전기 코어는 손상, 코어 당김 및 극 이탈이 없어야 합니다.

8) 쉬운 조작, 간단하고 빠른 사양 조정 및 교체.

Ⅲ, 기술 프로세스

이 장비는 원통형 리튬 이온 배터리의 와인딩 공정 표준을 충족합니다. 다이어프램이 음극 시트를 완전히 감싸고 음극 시트가 양극 시트를 감싸는 방식입니다. 공정 흐름은 다음과 같습니다:

1) 다이어프램 사전 코일링: 톱니 커터 기술을 채택하면 사전 코일링 다이어프램의 길이를 절약할 수 있습니다;

2) 음극을 그립니다: 음극 시트를 와인딩 부분으로 수동으로 안내하고 양극을 그립니다: 양극 조각을 수동으로 와인딩 부분으로 안내합니다;

3) 와인딩;

4) 교대 근무;

5) 다이어프램을 잘라내고 종단 접착제와 블랭킹을 붙입니다.

Ⅶ、장비의 주요 구성 요소

1) 장비는 와인딩 장치, 스테이션 변경 장치, 다이어프램 풀기 장치, 폴 조각 가이드 장치, 접착제 붙여넣기 장치, 블랭킹 장치 및 제어 시스템으로 구성됩니다.

2) 와인딩 장치(2세트): 와인딩 정확도를 보장하고 와인딩 바늘을 편리하게 교체할 수 있도록 단일 헤드 반대편 스레딩으로 구성.

3) 스테이션 이동 장치(1세트): 와인딩 스테이션과 글루잉 스테이션의 변환에 사용됩니다.

4) 다이어프램 언와인딩 장치(2세트): 다이어프램 코일 액티브 언와인딩 공기압 조절 제어.

5) 폴 피스 가이드 장치(2세트): 일방적 조정, 편리한 조정.

6) 접착 및 블랭킹 장치(1세트).

Ⅶ、기술 표준

1) 다이어프램 너비: 30-75mm;

코일 바늘 사양: ∮1.8-∮6.0mm, 고객에 따라 맞춤화 가능

요구 사항;

폴 너비: 28-73mm.

2) 재료 사양 요구 사항(단위: mm)

3) 전기 코어의 적용 가능한 외경(mm -∮20mm)

4) 장비 용량: 5~10개/분(폴 조각 길이/너비에 따라 다름)

5) 와인딩 정확도;

 폴 조각이 다음 조건을 충족하는지 확인합니다:

폴 조각의 너비 오차는 ±0.2mm 미만입니다;

폴 조각의 "S" 굽힘 오차는 ±1mm/500mm 미만입니다;

다이어프램 코일의 타워 형상 오차는 ±0.2mm 미만입니다;

와인딩 정확도를 충족시킬 수 있습니다: 다이어프램 정렬 오차는 ±0.5mm 미만입니다. 극 조각의 정렬 오차는 ±0.5mm 미만입니다;

양극으로 감싼 음극과 음극으로 감싼 다이어프램의 정렬을 실현할 수 있으며 완제품의 단면은 다음과 같습니다.

±0.5mm.

6) 적격률: ≥98%(장비 외 요인 제외).

Ⅶ、사양 매개변수
