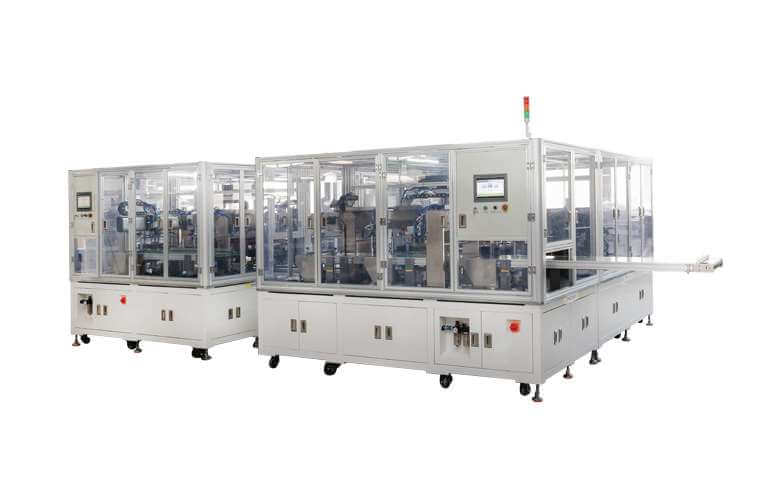

프리즈매틱 셀 생산 라인용 자동 탭 용접기

1. 프로세스:

수동 탭 공급  - 단락 회로 테스트 -  탭  사전 용접 -  탭  절단 - 탭  핸들을 탭  용접 -  탭 에  짧은 접착제 붙이기 -  탭에  긴 접착제 붙이기 - 단락 회로 테스트 - 수동 절단 및 기타 기능.

탭 용접 중에   , 적층된 코어 서보는 단계적으로 움직이며 용접 위치와 용접 지점의 개수를 설정할 수 있습니다.



Ⅱ ： 본 기기는 셀 범위  에 적합합니다   .

모델 번호: TMAX-ZTHHJX-150		모델 번호: TMAX-ZTHHJX-300
셀 길이	50~150mm	셀 길이	130-300mm
셀 너비	40-100mm	셀 너비	90-230mm
셀 두께	3-10mm	셀 두께	5-15mm



Ⅲ. 사양

목	수락 프로세스 기술 매개변수
단일 시트 생산성	≤6—8/개
탭  용접 전후 좌우 정렬 정확도	±0.3mm
탭  정렬 정확도	±0.3mm
버 절단 정확도	≤0.06mm
접착 전후 정렬 정확도	±0.5mm
가동률	95% （기계 자체의 결함으로 인한 결함 ）
합격률	95 % （기계 자체의 결함으로 인한 결함 ）



목	사양
크기	L  9800mm   * W 1300mm   * H 1800mm （분리형 조합 ）
무게	4000kg
힘	AC220V±10 %  , 단상, 전력   10KVA ；
압축 공기	압력 : 0.5-0.7MPa(5kgf-7kgf/cm2)   ;소비량 : 200L/min
베어링	450kg/m2
온도 및 습도	5-35℃; 5-55%
공중 먼지	염분, 부식성 가스, 전도성 먼지 등이 없음
