구조

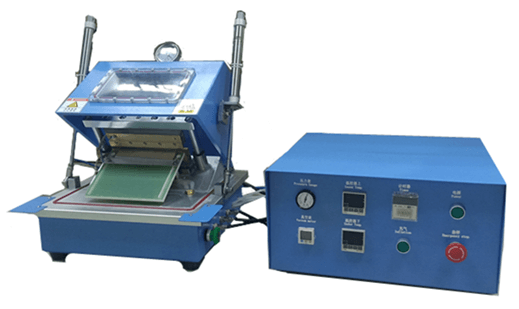

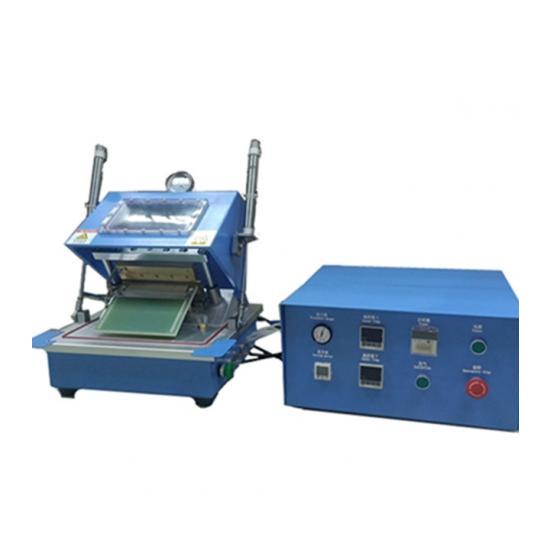

표준 분할 단위

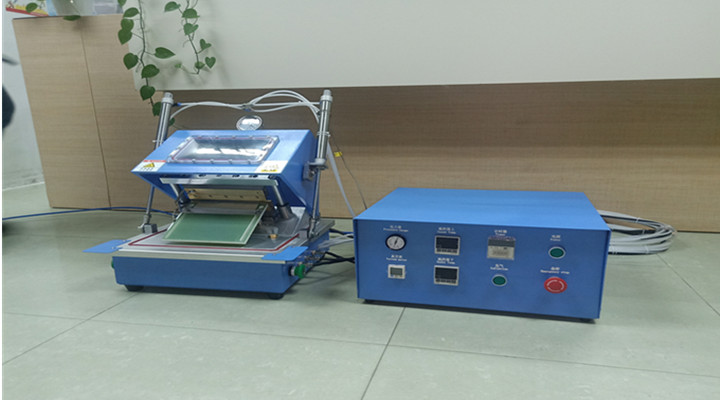

제어 장치는 글로브 박스 외부에 있음

특징

씰링 모드(상단, 측면 및 진공):

- 고무 씰링 블레이드와 수동 풋 스위치가 있는 TMAX-TF는 압출 라벨이 있는 배터리 파우치 상단을 열 밀봉하도록 특별히 설계되었습니다. 하드 씰링 블레이드와 달리 소프트 씰링 블레이드는 배터리 탭으로 인한 씰링 틈을 제거합니다.

- 진공 밀봉 모드: 전해질 주입 후 장치는 파우치 셀의 최종 진공 밀봉을 수행할 수 있습니다.

- 진공 대기 모드: 진공 밀봉 후, 전해질 확산과 가스 제거를 위해 장치를 진공 대기 상태로 있을 수 있습니다. 진공 타이머는 침전 시간을 제어하는 데 사용됩니다.

최대 씰링 크기

200mm(L) x 150mm(W)

가장자리 너비

5mm

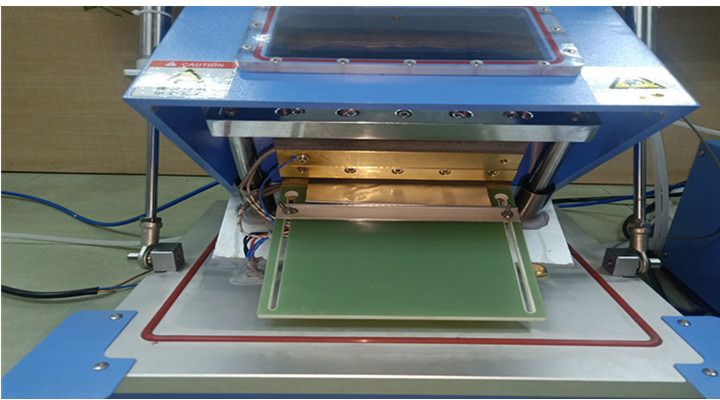

씰링 블레이드

소프트 타입 (중간 라벨이 있는 케이스 씰링용 고무 포함)

전원 공급 장치

110V 또는 208-240V 선택 가능, 단상 50/60Hz

최대 전력

600W

진공

- 최대 -90kPa

- 진공 펌프는 포함되어 있지 않습니다.

씰링 압력

- 0~7Kg/cm² 조절 가능: 진공 챔버 뚜껑과 씰링 다이에 구동 가스가 필요하며, 권장 구동 가스 압력은 60psi입니다.

- 글로브 박스 내부에서 작동할 때는 고순도 불활성 가스(Ar 또는 N2)를 사용하세요. 글로브 박스 외부에서 작동할 때는 공기 압축기 드라이브를 사용하세요.

- 공기 압축기 및 액세서리는 포함되어 있지 않습니다.

- 참고: 공기 압축기 대신 실린더를 사용하는 경우, 안전한 작동을 위해 실린더에 2단계 압력 조절기를 설치하여 압력을 원하는 작동 범위로 제한해야 합니다.

밀봉 온도

50 - 250°C, +/-2°C 제어 정확도로 조절 가능

가열 타이머

0 - 99초 조정 가능

글러브 박스 호환성

글로브 박스에서 사용할 수 있습니다. 글러브 박스에서 작동할 때는 불활성 가스를 사용하세요.

규정 준수

- CE 인증

보증

평생 지원과 함께 1년 제한 보증

제품 크기

- MSK-115-III

- 박스 마감 470mm(L) x 430mm(W) x 480mm(H)

- 챔버 개방 시 470mm(L) x 430mm(W) x 560mm(H)

- 컨트롤 유닛: 420mm(L) x 320mm(W) x 220mm(H)

순 중량

150파운드

배송 무게 및 치수

215파운드; 48인치 x 40인치 x 29인치.
