상표 :
TMAX품목 번호:
TMAX-BMS결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일제품 세부 정보
리튬 배터리 팩 1-24 시리즈(120A) 또는 1-32 보호 플레이트

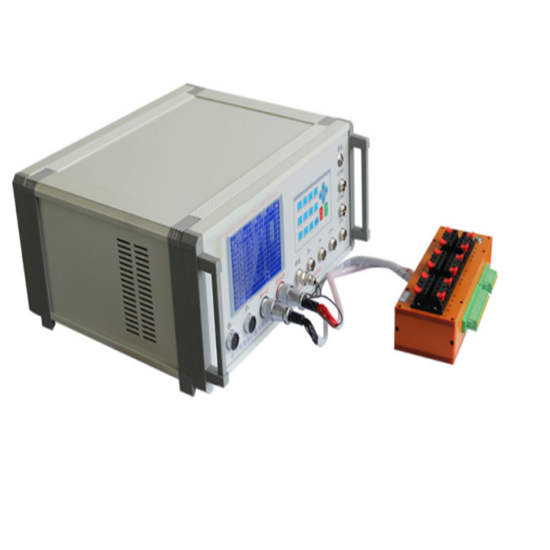

BMS 테스터
1. 애플리케이션 및 기능 소개
1.1 애플리케이션: 주로 전원 배터리의 기능 지수를 감지하는 데 사용됩니다.
보호 보드가 매개 변수 범위 내에 있으므로 다음에 대한 일련의 감지 표준을 제공합니다.
직원. 주로 보호 보드의 전원 배터리 보호 보드 테스트에 사용됩니다.
제조업체 및 보조 배터리 제조업체.

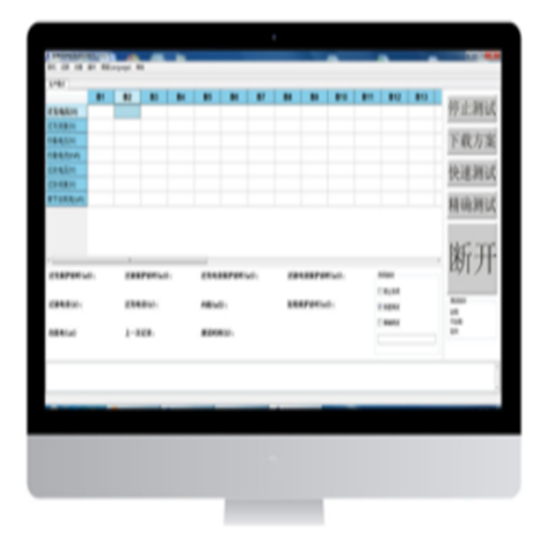

1.2 기능 소개: PBTS 보호 보드 테스트 시스템은 빠른 테스트와 정확한 테스트로 구분됩니다.
정확한 테스트: 다양한 기능 파라미터의 정확한 값을 정확하게 감지할 수 있습니다.
전원 배터리 보호 보드 (오류는 5mv), 디버깅 및 개발을 용이하게합니다.
의 샘플을 분석하고 R&D 담당자에게 신속한 검출을 위한 일련의 표준을 제공합니다.
빠른 테스트: 보호 보드의 설계 파라미터에 따라 테스트 파라미터를 설정합니다.
보호 보드 제조업체 및 전력에 편리한 빠른 테스트를 수행합니다.
배터리 제조업체에서 대규모의 신속한 테스트 및 배송을 수행할 수 있습니다. 다음에도 적용 가능합니다.
다양한 하드웨어 체계와 일부 소프트웨어 체계의 보호 보드 테스트.
2. 주요 성과
2.1 일상적인 테스트 항목:
내부 저항 테스트, 과충전 및 방전 테스트, 과충전 복구, 과충전 및 방전 복구 테스트, 과전류 테스트(과전류 충전 및 과전류 방전), 과충전 보호 전압, 과충전 복구 전압, 과충전 및 방전 보호 전압, 과충전 복구 전압, 과전류 보호 등.
2.2 특별 테스트 항목:
단락 보호 테스트(마이크로초 수준의 실제 단락 보호 테스트를 의미함).
단일 섹션 자체 전력 소비 테스트(각 섹션의 실제적이고 정확한 자체 전력
소비를 의미함).
이퀄라이징 전류 및 이퀄라이징 전압 (이퀄라이징 전류 및 이퀄라이징 개방 전압을 정확하게 파악할 수 있음).
적외선 스캔 (바코드 스캔)은 각 보호 보드의 ID 번호를 스캔하여 기록을 저장합니다.
3. 기술 매개변수
3.1 고전류 모듈: 전류 레벨은 120A이고 전류 정확도는 0.1A입니다.
3.2 전압 모듈: 전압 범위 0.5-5V, 프로그래밍 가능 출력 0.5-5V, 전압 정확도5mV.
3.3 단락 모듈: 팩 배터리 전압을 완벽하게 시뮬레이션하는 슈퍼 커패시터는 보호 보드를 즉시 단락시키고 단락 시간과 전류를 정확하게 캡처합니다.
테스트 항목 | 테스트 범위 | 정확성 |
테스트 시리즈 수 | 1-24 시리즈 | |
기준 전압 | LiCoO2 (3.8V) LiFePO4 (3.0V) | |
과충전 보호 전압 | 0.5-5V | ±5mV |
과방전 보호 전압 | 0.5-5V | ±5mV |
과충전 복구 전압(자체 복구) | 0.5-5V | ±5mV |
과방전 복구 전압(자체 복구) | 0.5-5V | ±5mV |
과충전 보호 전류 | 1-40A | ±0.1A |
과방전 보호 전류 | 1-120A | ±0.1A |
개방 전압 균등화 | 0.5-5V | ±5mV |
실시간 전류 균등화 | 0-1000mA | ±1mA |
과전류 보호 지연 | 0-15S | ±1mS |
과충전 보호 지연 | 0-20S | ±1mS |
과방전 보호 지연 | 0-20S | ±1mS |
단일 섹션 자체 전력 소비 | 0-500uA | ±1uA |
루프 내부 저항 | 0-500mΩ | ±1mΩ |
단락 보호(6 시리즈 이상) | 0-9999us | ±1uS |
애플리케이션 | 시중에 나와 있는 모든 하드웨어 체계 보호 보드 및 일부 소프트웨어 보드(특별 테스트 항목을 전달해야 함) | |
4. 외관 및 구조 및 작업 환경 요구 사항
4.1 장비 크기: L420*W410*H200mm, 순중량 15kg.
4.2 작업 환경: 작동 전원 공급 장치에는 주 전원 AC220V 입력, 전원 공급 변동 범위(170-260V), 작업 환경 온도 - 10℃ ~ 40℃, 작동 습도 10% ~ 90%, 최대 600W의 전력이 필요하며 이는 높은 테스트 전류 조건에서만 발생합니다.
