상표 :
TMAX품목 번호:
TMAX-BRK-220결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일1, 기기 기능

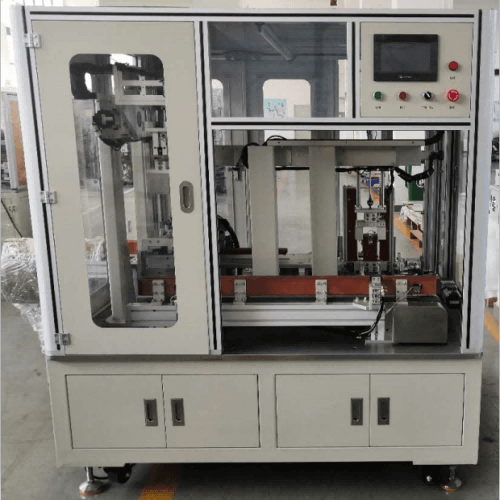

장비 기능: 배터리 셀과 배터리 케이스를 수동으로 설치하면 먼저 먼지 제거 메커니즘에서 케이스와 배터리 셀이 먼지를 제거한 다음 쉘 공급 스테이션으로 이송됩니다. 이 메커니즘은 배터리 셀과 케이스 사이에 반자동으로 셸을 삽입할 수 있습니다.
워크플로 개요:
알루미늄 셸을 클램프에 수동으로 배치 - 배터리 셀을 메커니즘에 수동으로 배치 - 먼지 제거 후 셸을 배치 - 알루미늄 셸을 자동으로 밀어 - 재료를 자동으로 언로딩합니다.
2, 기술 매개 변수
적용 가능한 셀 크기 | 프리즘 셀 크기 L * W * H (220mm * 135mm * 30mm) |
먼지 제거 시간 | 1.0초에서 5.0초까지 조정할 수 있습니다. |
알루미늄 쉘 버퍼 개수 | ≥ 4PCS |
셸 삽입을 위한 예약 크기 | 3-5mm |
장비 효율성 | 2PPM |
사용률 | 95% |
합격률 | 99.5% |
3, 주요 구성 요소 구성

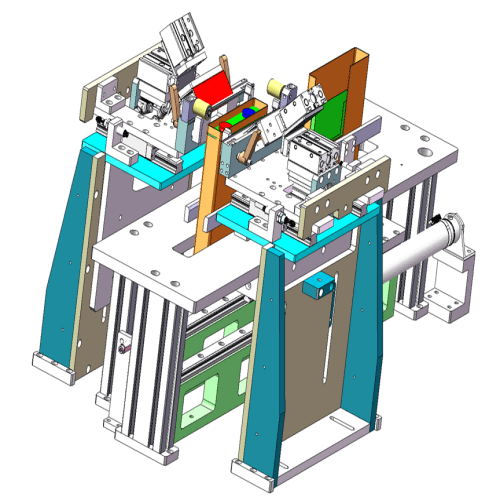

1. 셸 배치 메커니즘

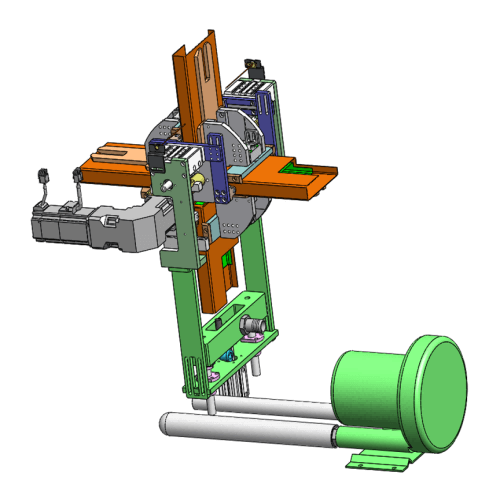

2. 알루미늄 쉘 포지셔닝 먼지 제거 메커니즘
3. 쉘 공급 메커니즘
4, 구성 요소 브랜드
1. 주요 장치 구성
순번. | 이름 | 브랜드 |
1 | 서보 모터 | 신제/후이촨/미쓰비시/파나소닉/동급 브랜드 |
2 | 터치 스크린 | 웨일런통/신지에/동급 브랜드 |
3 | PLC | 미쓰비시/신지/파나소닉/동급 브랜드 |
4 | 고압 팬 | 레인 필드/동급 브랜드 |
5 | 실린더 | SMC/ADK/동급 브랜드 |
6 | 솔레노이드 밸브 | SMC/ADK/동급 브랜드 |
7 | 나사 가이드 레일 | HIWIN/KKT/동급 브랜드 |
8 | 인덕션 스위치 | Omron/Keyence/동급 브랜드 |
5, 설치 환경 요구 사항
1. 구성 전원 공급 장치: AC380V, 50Hz, 전압 변동 범위: +10%~-10%;
2. 장비의 총 전력: 약 2KW;
3. 압축 공기: 0.25~0.8Mpa; 압력 변동 ± 1%
4. 장비 사양:
1) 장비 무게: 약 1톤;
2) 전체 크기: 약 2100x1320x1970mm(길이 x 너비 x 높이);
3) 표시 색상: 밝은 회색 또는 고객이 지정한 색상.
5. 환경 요구 사항:
1) 환경 온도: 25 ± 5 ℃;
2) 상대 습도: 30%~75% RCH, 현장 공기가 산이나 알칼리 부식 없이 건조하고 막힘이 없는 상태를 유지합니다;
3) 접지선: 보호 접지.
