실험실 행성 진공 혼합 거품 제거 믹서기

담당자: David Yuan

연락처:+86 18659217588

우편:David@batterymaking.com

상표 :
TMAX
품목 번호:
TMAX-IT-300S
결제 :
L/C, T/T, 웨스턴 유니온, 페이팔
인증서 :
CE ROHS 인증서
리드 타임 :
5일

立即查询

제품 정보

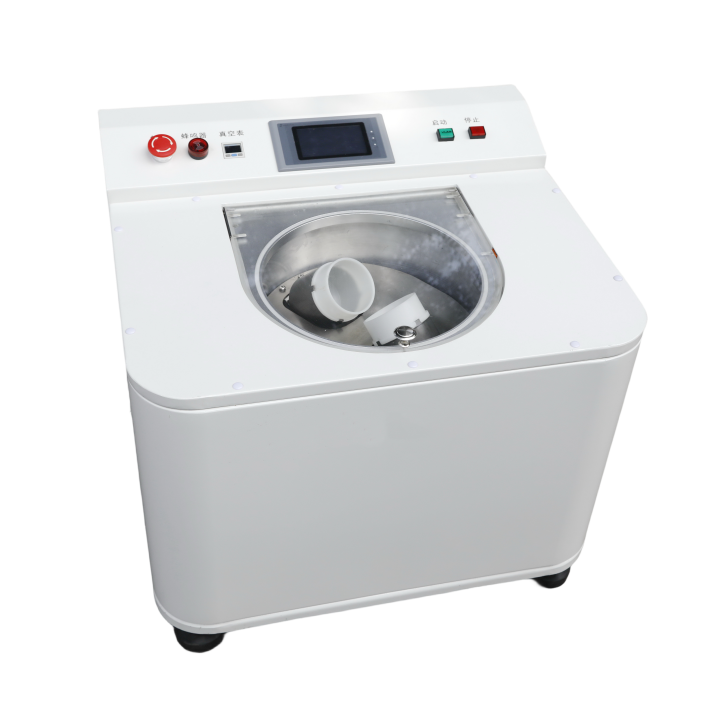

실험실 유성 진공 혼합 거품 제거 믹서기

요약

기술 사양

이름	진공 혼합 거품 제거기
장비 유형	ITT- 300S
최대 용량	150~500g2; 10~150mL2

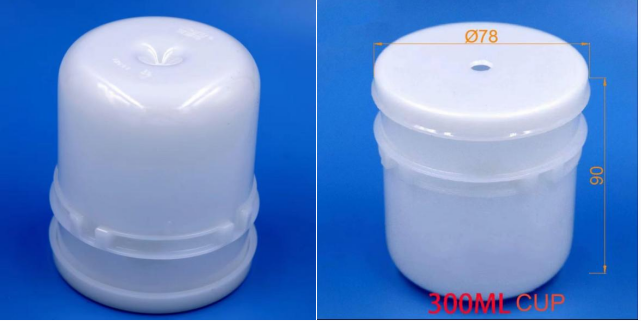

표준 컨테이너	300ml(HDPEφ78×90) 또는 150ml(HDPE φ60*72), 30cc 이하 주사기
작동 모드	인간-기계 인터페이스 + 버튼 시작
회전 속도 및 회전 속도	회전 100-2500RPM 회전 대 회전 비율 0.65
혁명	100rpm ~ 2500rpm 무단 속도 제어, 사용자의 실제 요구 사항에 따라 1rpm 조정
원심력	최대 400G
진공 게이지	진공도를 객관적으로 표시하는 SMC 또는 파나소닉 진공 측정기
진공 펌프	독일 기술의 소형 다이아몬드 진공 펌프에는 충분한 윤활, 안정적인 성능 및 저소음을 갖춘 강제 윤활유 펌프가 장착되어 있으며 당사의 고유한 4단계 여과와 협력하여 클린룸의 요구 사항을 충족합니다.
주축	S136 미러 몰드 스틸 씰은 HRC58~60°에서 담금질되고 씰링 링 위치는 미러 그라운드입니다.
씰링 링	독일 바이엘(Bayer) 회사의 고분자 불소 흑연 밀봉 링은 내마모성이 뛰어나고 장기간 고진공을 유지합니다.
회전	수입 항공 마그네슘 알루미늄 7075, 전체 머시닝 센터 거리는 ± 0.02, 크기는 장기적으로 안정적입니다.
드라이브	모듈식 구조, 높은 호환성, 매우 편리한 유지보수.
저장된 프로그램	나선형 베벨 기어 변속기를 사용하여 변속기가 안정적이고 소음이 적으며 수명이 길다
보호	저장된 프로그램 5개(각 프로그램은 5단계로 설정 가능)
길이 * 너비 * 높이	L670×W560×H610mm
메인 엔진 무게	120KG
AS	전체 기계 보증 기간은 1년, 평생 유지보수입니다.
사용	다성분 재료(실리카겔, 다성분 에폭시 수지 등)의 분산, 혼합 및 소포에 적합합니다.
시간 설정	0 ~ 3000S x 5(총 5단계), 1초의 정확도
전반적인 진공	상대 압력 값 -100KPa, 정확도 0.1KPa, 절대 압력 <100Pa(<1mbar)
진정한 빈 소스	2단계 고급 진공 펌프 240L/분(=4L/초 =14~16m3/시간)이 내장되어 있습니다; 절대 한계 압력(분압 510-2Pa 및 0.05Pa) 절대 한계 압력(총 압력 410-1Pa 및 0.4Pa)
진공 설정	진공 지연 기능이 있는 독립 진공 스위치와 진공도를 마음대로 조절할 수 있습니다.
샤프트 베어링	일본 NSK 베어링
제어 시스템	인간과 기계의 대화, 중국어 인터페이스, 터치스크린 조작
균형 조절	듀얼 컵 구성 밸런스
전송 모드	기어 드라이브
작동 원리	날개 없는 원심 중력 질량 회전
알람 장치	작동 중에 상단 덮개가 덮여 있지 않으면 알람이 울립니다.
보안 보호	작동 중에 상단 커버가 잠겨 있으면 상단 커버를 열면 작동이 중지됩니다.
적용 가능한 온도 및 습도	10~40℃; 20~80%RH(안개 낀 습기 없음, 정상)
전압	AC220V±5%; 단상; 50~60Hz
전원	≦ 1.0KW, 진공 펌프를 포함한 메인 엔진의 정격 출력 1000W, 대기 15W
장비 특성	회전과 회전에 의해 생성되는 최대 원심 중력은 거의 400G, 강력한 분산 및 거품 제거; 용기에 혼합 및 분산을 달성하기위한 나선형 블레이드가 없음; 청소할 필요가없고 재료를 오염시키지 않음; 재료 (특히 섬유 재료) 특성을 손상시키지 않음; 인간-기계 상호 작용, 쉬운 작동; 초소형, 초경량, 초소음 최적화 된 디자인입니다.

장비의 작동 원리를 소개합니다.

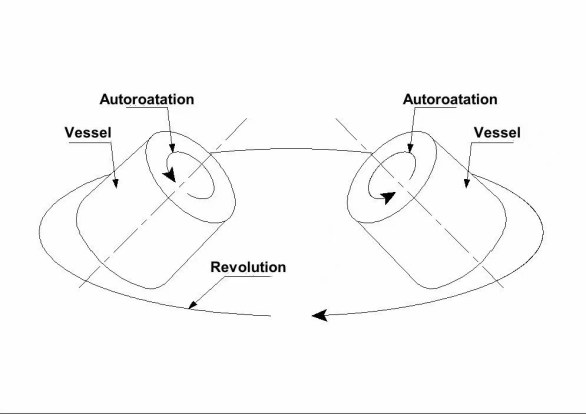

비접촉식 믹싱 작동 원리 다이어그램

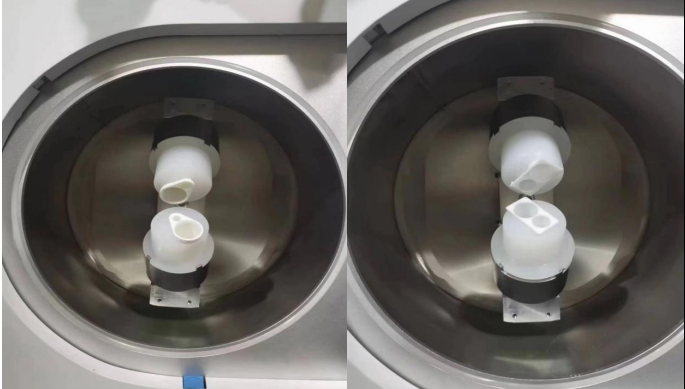

외부 링 화살표는 장비의 회전 방향입니다. 재료 컵은 45도 각도로 컵 홀더에 배치됩니다. 작은 링 화살표는 재료 컵의 회전 방향입니다. 서로 다른 두 가지 크기와 크기에서 발생하는 원심력으로 인해 속도가 빨라지고, 컵 안의 슬러리가 재료를 섞습니다.

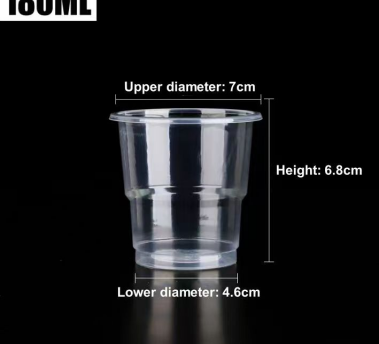

혼합 방법: 교반 막대가 없으며 다른 재료를 혼합하려면 용기만 교체하면 됩니다. 청소도 간편하고 용기만 청소하면 됩니다. 일부 고객은 일회용 용기를 직접 사용하고 있으며, 당사에서는 치수 공차 내에서 일회용 컵을 고객에게 제공하고 있습니다.

교반 거품 제거 기계의 특성을 소개합니다.

a. 스핀들: 스위스 S136 미러 몰드 스틸로 제작되었으며 여러 번의 열처리 후 전체 경도는 HRC62도입니다. 샤프트는 전체적으로 연삭되어 있으며 총 런아웃은 와이어 1개를 넘지 않습니다. 경면 연삭 후 밀봉 표면은 0.02um 거울 효과의 표면 거칠기에 도달하고 마찰 계수는 매우 낮으며 밀봉 링의 마모는 매우 작으며 수명이 매우 긴 높은 밀봉 성능이 달성됩니다. 이것은 많은 고객들이 수년 동안 사용해도 여전히 -98Kpa 이상의 음압을 유지하고 있는 마법 무기 중 하나입니다.

b. 씰링 링: 독일 Bayer Company의 초내마모성 씰링 링을 사용하면 내마모성이 40M/S의 선형 속도에 도달할 수 있습니다. 당사 장비는 2000rpm에서 4M/S의 선형 속도를 갖습니다. 20KG/c㎡의 압력을 견딜 수 있습니다. 이것은 많은 고객이 몇 년 동안 사용한 후 음압을 -98Kpa 이상으로 유지하기 위해 사용하는 두 번째 마법 무기입니다.

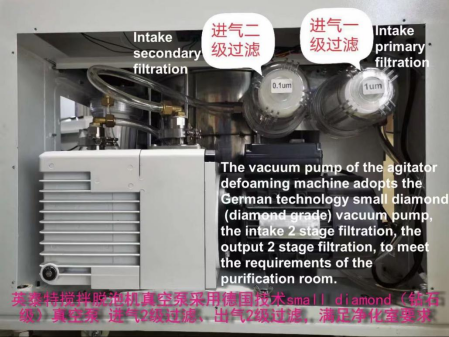

c. 진공 펌프: 독일 기술의 소형 다이아몬드 진공 펌프에는 충분한 윤활, 안정적인 성능 및 저소음을 갖춘 강제 윤활유 펌프가 장착되어 있으며 당사의 고유한 4단계 여과와 협력하여 클린룸의 요구 사항을 충족합니다.

d. 기어: 나선형 베벨 기어 구조를 채택하여 작동이 원활하고 소음이 적으며 수명이 길다.

e. 스위블 암: 제품의 정확성과 안정성을 보장하기 위해 미국에서 수입한 항공 마그네슘 알루미늄 7075로 전체 가공된 일체형 회전 암을 채택하고 중심 오류는 ±0.02보다 크지 않습니다. 높은 호환성, 동일한 모델의 머신 암을 마음대로 교체할 수 있으며 유지 관리가 쉽습니다.

f. 진공 교반 소포 기계 : 높은 진공도, 긴 수명(정기적으로 오일을 교체하고 기계를 유지 관리하십시오. 진공도는 10년 동안 3% 미만이 아니며 진공도는 -98Kpa 이하로 유지되며 진공도가 높아집니다. 정도, 진공도가 높을수록), 유지 관리 용이 : 로터 암의 전체 재료 가공은 호환성이 높습니다. 고객은 쉽게 부품을 교체하거나 교체 부품을 위해 당사로 반송할 수 있습니다. 부품을 교체한 후 효과는 새 기계와 같습니다.

포장 상자 포함: 길이 80cm, 너비 65cm, 높이 87cm, 무게는 약 150kg입니다.

기계 외관: 길이 76cm, 너비 56cm, 높이 69cm, 무게 약 120kg.

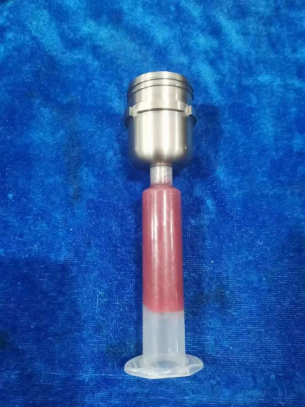

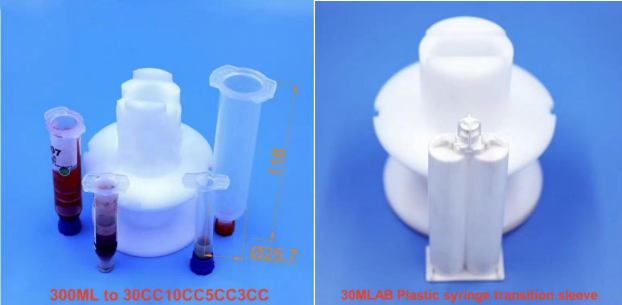

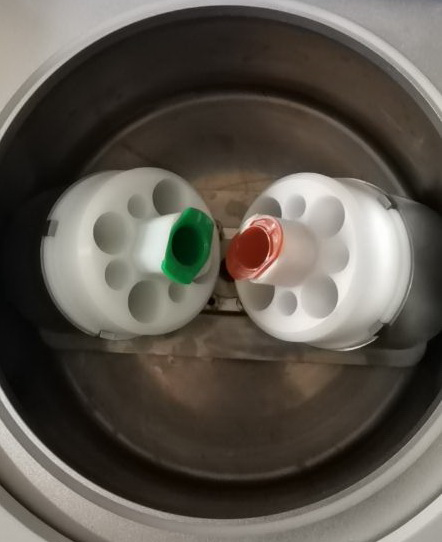

옵션 도구: 중앙에 30CC 주사기 1*2개(전송 슬리브를 통해 10CC, 5CC, 3CC 주사기), 주변에 10CC, 5CC 주사기 4개*2개를 배치할 수 있습니다.

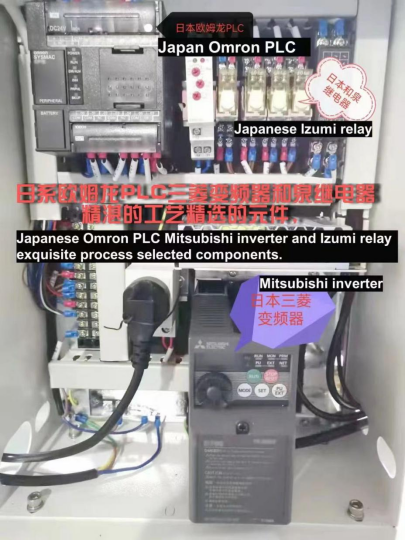

ITT-300S의 구성 목록
부품 이름	브랜드
터치 스크린	SamKoon
프로그래머블 컨트롤러(PLC)	OMRON
모터 드라이버	미쓰비시
릴레이	IDEC
진공 게이지	SMC 또는 파나소닉
진공 솔레노이드 밸브	SMC
전원 공급 장치 전환	MW
진공 펌프	AKS 2단 펌프 SD-240(> 4L/초, > 240L/분, 14~16M2/시간), 기계 디지털 디스플레이 상대값 진공 최대 -100.2KPa
헬리컬 베벨 기어, 헬리컬 기어	맞춤형 MC901 또는 유성 나일론
회전	7075 알루미늄 시트 가공

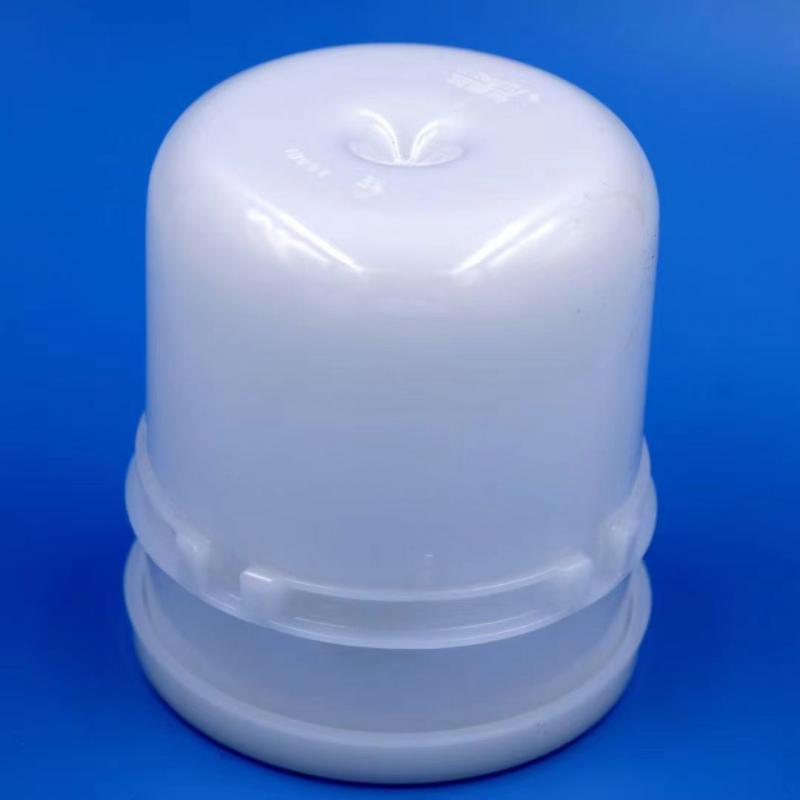

믹싱 컵	300ml 150ml 40ml
회전 축	S136 미러 다이 스틸
회전 씰링	맞춤형 바이엘 불소 흑연 씰

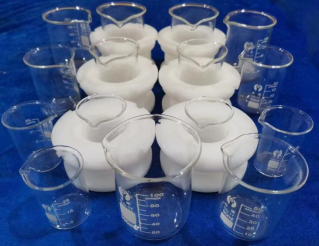

기계 및 믹싱 컵 목록

일련 번호	이름	사양	수량
1	2컵 교반 거품 제거기	300ML	1
2	믹싱 컵	300ML	10

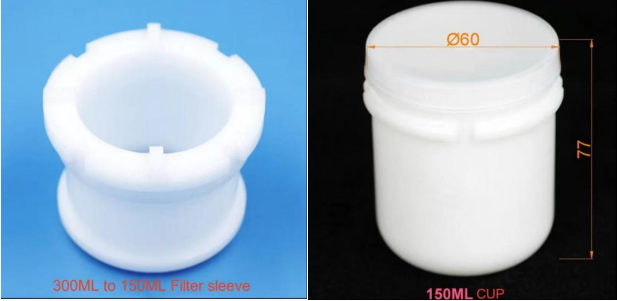

3	믹싱 컵	150ML	10
4	믹싱 컵	40ML	10

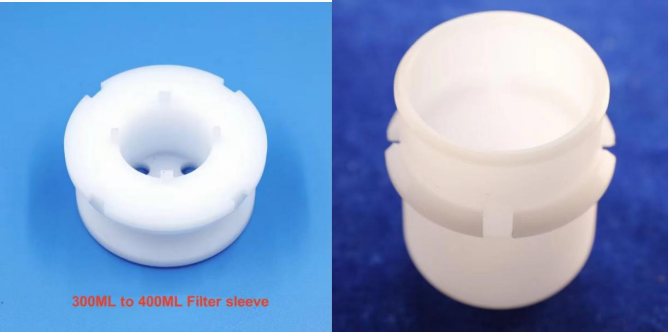

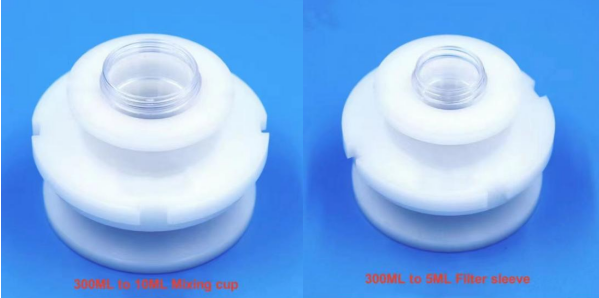

5	트랜지션 슬리브	300ML ~ 150ML	2
6	트랜지션 슬리브	300ML ~ 40ML	2
7	카운터 웨이트	300ML	1
8	카운터 웨이트	150ML	약 90그램
9	컵의 균형추	40ML	약 20g
