상표 :
TMAX품목 번호:
TMAX-DG300결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

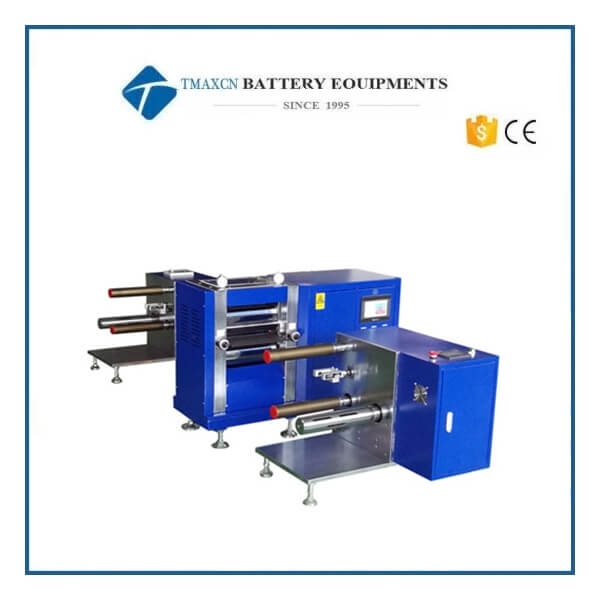

5일배터리 전극의 고정밀 압연을 위한 유압식 전동 롤투롤 프레스 기계
유압 밸런스 전동 롤러는 배터리 전극의 고정밀 롤링에 사용됩니다. 이 장비는 롤링의 수평 및 수직 균일성이 우수하고 고품질 롤링 성능을 제공합니다. 이 장비는 유압 시스템에서 제공하는 압력으로 롤러 롤링에 사용됩니다. 롤링 힘과 롤링 간격의 일관성이 높아야 하는 경우에 적합합니다.
기계에는 유압 시스템, AC 가변 주파수 모터, 감속기, 기어 박스, 정밀 커플링, 스크류 다운 장치, 롤러 시스템, 기계 본체, 보호판, PLC 터치 스크린, 전기 제어 등이 포함됩니다.
특징
*통합 갠트리 프레임, CNC 정밀 가공으로 높은 정밀도와 안정성을 보장합니다;
*롤러는 열처리 표면 크롬 도금 및 극저온 처리를 통해 수입 냉간 압연 크롬 몰리브덴 소재로 만들어져 내-외부 경도가 높고 내마모성이 우수합니다;
*미국 오리지널 수입 유압 시스템, 자동 제어 롤링 압력;
*특허 받은 유압 균형 롤링 메커니즘, 안정적인 압력 유지, 가로 및 세로 방향의 우수한 롤링 균일성;
*경사 블록형 롤 간격 조정 장치, 표면 디스플레이 조정;
사양
전압 | 220V/110V, 50/60Hz |
롤링 힘 | 최대 25톤 |
최대 조정 가능한 간격 | 2mm |
롤링 속도 | 최대 6m/분 조절 가능 |
롤러 크기 | Ф200mm*330mm 폭 |
롤러 재질 | 9Cr3Mo |
롤러 표면 경도 | HRC65~68 |
롤러 내부 경도 | HRC60-62 |
롤러 표면 거칠기 | Ra≤0.4 |
순환 런아웃 오류 | ＜±2μm |
제어 모드 | PLC 제어 |
롤러 가열 온도 (선택 사항) | RT~150℃ |
와인딩 및 언와인딩 시스템 (선택 사항) | 사용 가능 |
압력 구동 모드 | 유압 |
롤링 정확도 | ±1.5μm |
감속기 및 기어 박스 | 조합 유형 |
모터 | AC 가변 주파수 모터 |
전체 기계 치수 | 1400mm L X 500mm W X 1300mm H |
전원 | 2KW |
가스 요구 사항 | 0.5-0.8MPa 압축 공기 |
기계 무게 | 약 600kg |
사용 환경 | 주변 온도는 25 ± 3 ℃, 습도는 30 ~ 90rh, 진동 및 전자기 간섭이없는 것이 좋습니다. |
참고 | 리튬 전극 조각의 감소는 한 번에 20 ~ 30 %입니다. 더 얇은 경우 여러 번 말아야 합니다(5μm/회). |
