건식 전극 생산용 가열 압연 라미네이팅 기계

Ⅰ, 소개

건식 전극 공정은 전극 제조 공정에서 용매를 사용하지 않는 리튬 이온 배터리의 새로운 제조 공정입니다. 일반적으로 양/음극 활물질, 전도제, 고체 바인더를 직접 혼합하여 컬렉터에 분사하거나 여러 공정을 거쳐 자체 지지막을 만든 후 컬렉터와 배합합니다. 이 공정은 다량의 유기 용매를 사용하지 않아 배터리 용량과 사이클 수명을 연장하는 데 유리합니다.

Ⅱ, 주요 기계 구성

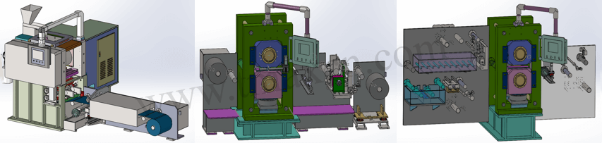

가열 및 압연 라미네이팅 생산 라인은 3가지 장비로 구성됩니다:

1) 수평 가열 롤러 프레스 기계,

2) 수직 가열 롤러 프레스 기계,

3) 라미네이팅 가열 롤러 프레스 기계.

주 기계에는 가열 제어 시스템, 롤러 간격 조정 메커니즘 및 해당 공급 장치, 예열 장치, 가장자리 절단 장치, 권선 장치, 접착제 코팅 장치, 라미네이팅 장치 및 장력 감지 장치가 장착되어 있습니다. 구동 및 장력 제어 시스템과 분해 및 조립 롤러 장치는 분말 예열, 공급, 가열 롤러 압연, 가장자리 절단, 보조 핫 롤러 프레스, 접착, 적층 및 권선과 같은 공정을 완료합니다.

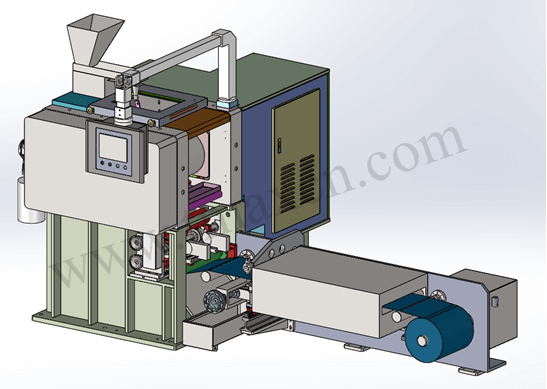

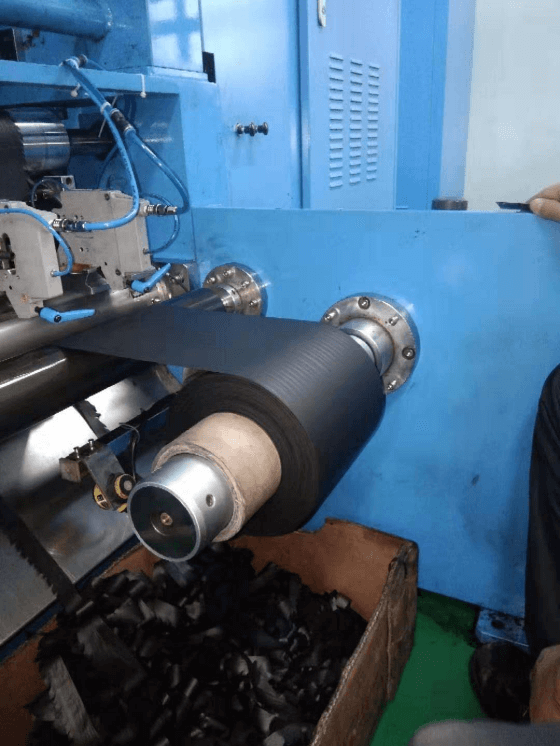

수평 가열 롤러 프레스 기계

모델: TMAX-ZY300-H400-W

구조적 형태: 가열 롤러의 수평 배열, 공급, 사전 가열, 가장자리 절단 및 와인딩이 통합된 설계

롤 크기: φ 300 * 400mm;

롤 표면 거칠기: Ra ≤ 0.04 μ M;

롤 방사형 런아웃: ≤ 0.002mm

가열 방법: 솔리드 롤러 드릴링 및 구멍 배열은 열 오일 순환을 통해 가열되는 외부 금형 온도 기계와 일치하며 가열 온도: 최대 150 ± 2 ℃

롤 간격 조정 범위: 0-15mm; 롤 간격 조정 형태: 서보 모터가 감속기와 나사 메커니즘을 구동하여 롤 간격 간격을 정확하게 제어합니다.

압력 조절 범위: 0-75t, 최대 라인 압력 2.5t/cm, 온라인에서 조정 가능

주 모터 전력: 5kW(380V 50HZ 서보 모터);

롤러 누르는 속도: 0.5-9m/min(무단 속도 조절)

장비 치수: 약 L3.8m × W2.1m × H2.1m

수직 가열 롤러 프레스 기계

모델: TMAX-ZY300-H400-L

구조: 위아래로 수직으로 배열된 가열 롤러;

풀기, 트리밍, 되감기 통합 설계

롤 크기: φ 300 * 400mm;
롤 표면 거칠기: Ra ≤ 0.04 μ M;

롤 방사형 런아웃: ≤ 0.002mm

가열 방식: 솔리드 롤러 드릴링 및 구멍 배열은 열 오일 순환을 통해 가열되는 외부 금형 온도 기계와 일치합니다;

가열 온도: 최대 150 ± 2 ℃

롤 간격 조정 범위: 0-2mm, 롤 갭 조정 양식:

서보 모터는 감속기와 볼 스크류를 통해 웨지 아이언 조절을 구동합니다.

압력 적용 방법: 이중 정압 유압 스테이션은 플런저 실린더를 통해 압력을 가합니다. 두 롤러 사이의 최대 압력은 150t, 최대 라인 압력은 5t/cm입니다.

주 모터 전력: 5kW(380V 50HZ 서보 모터); 롤러 프레스 속도: 0.5-9m/min(무단 속도 조절)

장비 치수: 약 L2.3m × W2.1m × H1.9m

라미네이팅 가열 롤러 프레스 기계

구조: 위아래로 배열된 수직 가열 롤러, 듀얼 스테이션 풀기, 접착, 건조, 라미네이팅 및 와인딩 장치가 일체형으로 설계되었습니다.

롤 크기: φ 300 * 400mm;

롤 표면 거칠기: Ra ≤ 0.04 μ M;

롤 방사형 런아웃: ≤ 0.002mm

가열 방식: 솔리드 롤러 드릴링 및 구멍 배열은 열 오일 순환을 통해 가열되는 외부 금형 온도 기계와 일치합니다;

가열 온도: 최대 150 ± 2 ℃

롤 간격 조정 범위: 0-2mm, 롤 간격 조정 형태: 서보 모터가 감속기와 볼 나사를 통해 웨지 아이언을 조정합니다.

압력 적용 방법: 이중 정압 유압 스테이션은 플런저 실린더를 통해 압력을 가합니다. 두 롤러 사이의 최대 압력은 150t, 최대 라인 압력은 5t/cm입니다.

주 모터 출력: 7kW(380V 50HZ 서보 모터), 롤러 프레스 속도: 0.5-15m/min(무단 속도 조절)

호스트의 전체 크기: 약 L3.3m × W2.1m × H1.9m
