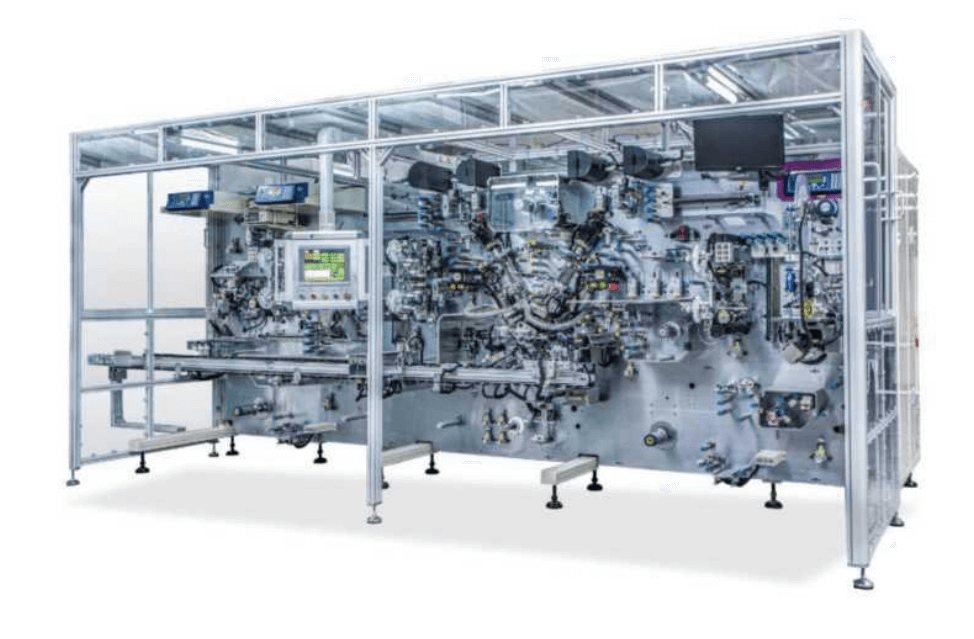

나트륨 이온 배터리 코어 제작용 전자동 권선기

소개:

이 장비는 원통형 리튬 이온 배터리 셀 제작에 사용됩니다. 양극 및 음극 조각, 분리막, 양극 및 음극 테이프, 보호 테이프, 종단 테이프 및 기타 재료를 각각의 방전 샤프트에 수동으로 고정합니다. 이 장비는 재료를 자동으로 풀고, 편차 및 위치를 자동으로 보정하며, 양극 및 음극 러그 용접, 보호 테이프 부착, 전선 권취, 종단 접착제 도포 및 컨베이어 벨트로의 하역을 완료합니다. 전선 코어는 제조 공정에서 한 번에 완성되므로 극 조각 공정에서 사람의 개입과 손상을 줄이고 전선 코어의 조립 품질을 향상시킵니다.

특징:

 * 생산 효율 향상을 위한  3개 스테이션 와인딩 메커니즘 채택

* EPC 및 뱀 모양의 자동 TQ 바이어스 시스템 채택

*단면 장력 자동 제어 시스템 채택

*초음파용접방식을 채택하여 탭의 용접정확도가 높습니다.

*평평한 접착제를 채택하여 앞면과 뒷면이 정확합니다.

*극편 및 다이어프램의 자동 되감기 메커니즘 포함

*탭 접착제 포장, 엠보싱 및 접착 시스템(기계 식별 기능 포함)

* 먼지제거, 철분제거, 정전기제거 시스템을 갖추고 있습니다.

*컨베이어 라인 연결에 편리한 센터 성형 기능이 있습니다.

* 불량 제품을 제거하기 위해 히트팟 ^ 도로 테스트를 사용하세요

* 불량 극 조각은 단일 롤로 제거될 수 있습니다.

*PLC 제어 시스템 채택

*인간-기계 인터페이스 매개변수 시각화

* 이상상황 실시간 모니터링 및 자동 알람

사양:

아니요 .	목	매개변수
1	모델	LPW-14/60-C		LPW-18/65-C
2	전극 폭	10-60		40-70	mm
3	전극 길이	120-500		350-2000	mm
4	분리기 너비	10-62		40-70	mm
5	셀 직경	7-14		14-32	mm
6	와인딩 바늘 직경	2 - 4		3-4	mm
7	터미널 테이프 폭	10-60		10-60	mm
8	와인딩 정밀도	± 0.3		± 0.3	mm
9	속도	30		35	피피엠
10	개장률		6%
11	무게		7500		킬로그램
12	크기	5500L*2300W*2300H			mm
