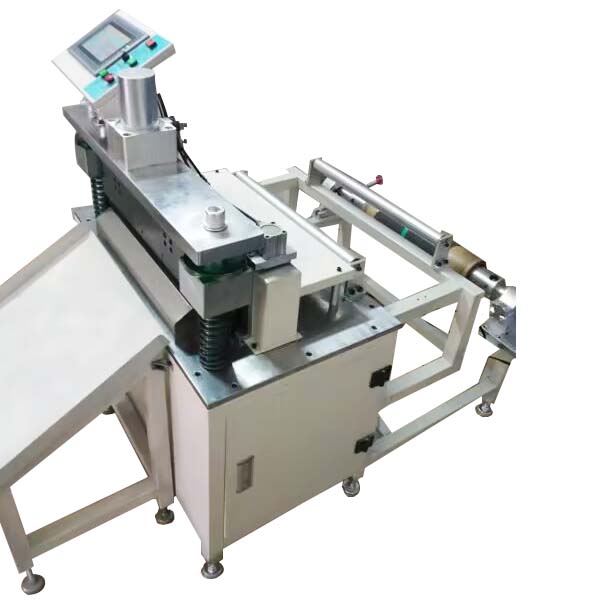

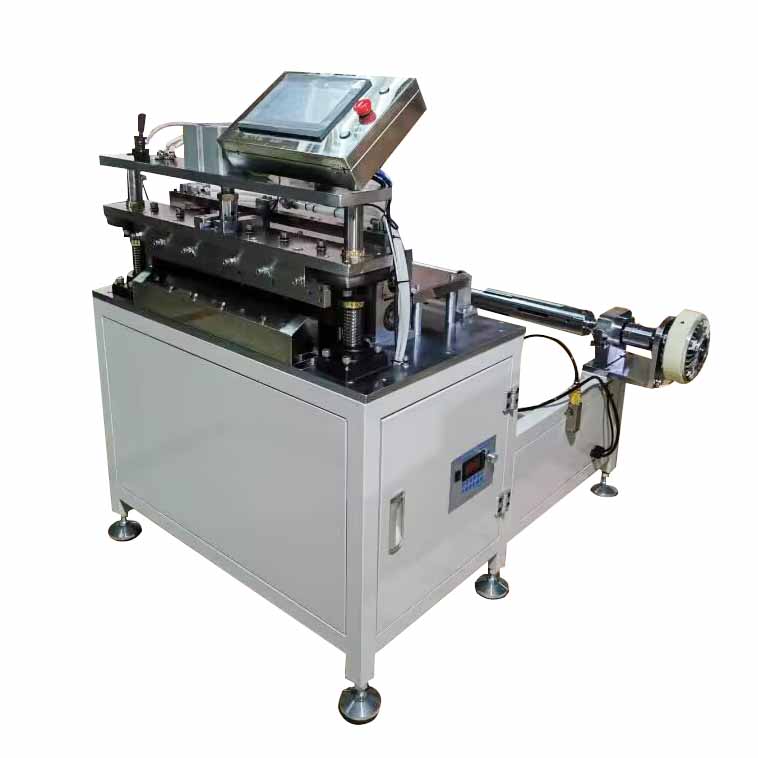

전극 시트 교차 절단나트륨 이온 배터리 연구용 기계

I. 개요:
본 기계는 2차 리튬 이온 배터리의 코팅된 양극 및 음극 롤을 고정 길이로 정밀하게 절단하고 추적하는 데 적합합니다(연속 또는 간헐적 코팅 후 절단에 적용 가능). 버(burr)나 분말 분리 없이 깔끔하게 다듬어진 가장자리를 얻을 수 있습니다. 본 기계는 리튬 이온 배터리 산업 생산 공정에서 중요한 장비입니다.

II. 작동 원리:

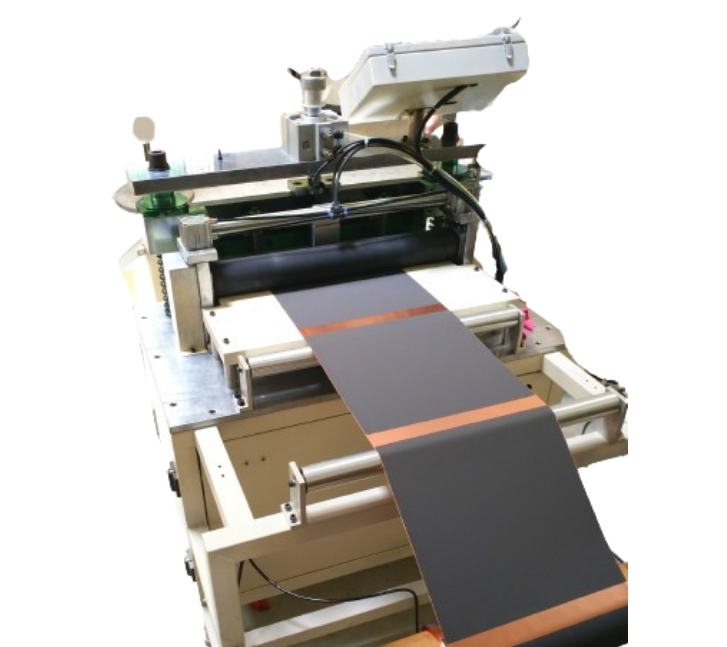

본 기계는 장력 컨트롤러를 사용하여 재료를 펼치고, 스테핑 모터는 정밀 이송 롤러를 구동하여 고정 길이 이송을 구현합니다. 수입 고정밀 컬러 마크 센서는 실린더가 절단을 수행하면서 위치 지정 및 간헐적 절단을 위한 추적 및 제어를 보장합니다.
본 기계는 업계 최초의 4포스트 가이드와 혁신적인 공구 설계를 채택하여 절단 정확도, 안정성 및 서비스 수명을 효과적으로 보장합니다. 유명 브랜드 부품과 PLC 제어 장치를 갖추고 있으며, 조작을 위한 컬러 터치스크린을 통해 사용자 친화적인 인터페이스와 사용 편의성을 제공하며, 높은 절단 제어 정밀도를 제공합니다. 가공 배치, 수량 및 가공 완료 시 자동 정지를 설정할 수 있습니다.



III. 사양

최대 전력	1.5KW
최대 절단 폭	500mm
고정 길이 정확도	± 0.3mm (최대 ± 0.1mm)
절단 길이	1mm에서 10M까지
위치 정확도	± 0.3mm
절삭 속도	0~4000회/시간
기계 무게	약 380kg
치수	L1000 × W1100 × H1000(mm)
케이싱 소재	표면 분말 코팅 처리된 아연 도금 강판
