전원 공급 장치

110 - 220VAC, 50/60Hz, 단상

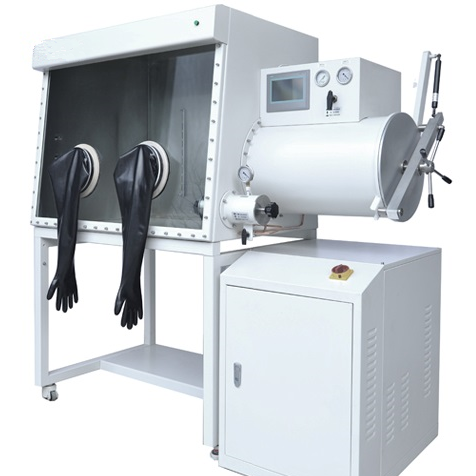

글러브 박스

박스 재질 304 스테인리스 스틸(타입 304),

두께 3mm

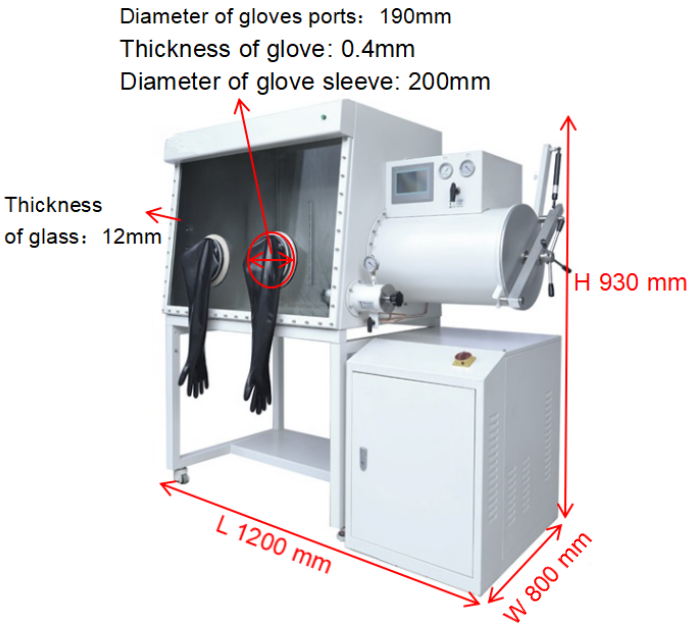

케이스 크기(전면 챔버 및 지지대 제외) 1220mm(L) x 750mm(W) x 900mm(H)
47.2" x 29.5" x 35.4"
케이스 지지대 높이: 900mm(35.43" )

트레이

표준 레이아웃

상자에는 두 개의 레이어가 있습니다.

옵션/추가 기능: 도구 상자 또는 기타

사용자의 필요에 따라 다양한 도구 상자를 배치할 수 있습니다.

전면 창

틸팅 디자인 작동 창, 탈착식 안전 강화 유리 전면 창, 8mm 두께, 내마모성 및 내식성, 우수한 광 투과성, 3/8인치 두께의 오메가 씰링 링이 있는 씰링 링.

옵션 창 열기

전면 창을 고정되지 않고 열리도록 디자인하여 다양한 기기를 보관할 수 있습니다(사용자 지정 기능)

박스 내부 환경

H2O <1ppm(20°C/68°F, 1기압)
O2 <1ppm(20°C/68°F, 1기압)

안티 챔버
Antechamber

제어 방식: 수동
디자인: 2개의 원형 전면 챔버

메인 챔버 크기: Φ360mm
(직경) x 600mm(길이)(위치: 박스 오른쪽)
14.17"(직경) x 23.62"(L)
미니 챔버 크기: Φ150mm(직경) x 300mm(L)(위치: 상자 오른쪽) 5.
9 "(직경) x11.8"(L)
진공도: <=-0.1MPa(오른쪽 안티 챔버에는 메인 챔버와 미니 챔버가 포함되어 있으며, 모두 진공 및 디스플레이가 필요합니다. 진공 압력 게이지 브랜드는 독일 WIKA입니다.

옵션/자동 제어 방법 추가

시간 설정과 가스 배출 및 충전 횟수에 따라 안티챔버를 자동으로 제어합니다.

옵션/추가 기능: 난방 모드

최대 온도: 200°C/392°F

제어 정확도: ±2°C/±3.6°F
메인 챔버와 미니 챔버는 모두 가열 기능을 추가할 수 있습니다 (표준 전면 챔버와 크기가 약간 다름).

작동 및 재생 가스

작동 가스: 99.999 % 고순도 N2, Ar, He 및 기타 불활성
재생 가스: 작동 가스와 수소(H2)의 혼합물, , 수소 (H2)부피는 5-10 %를 차지
순수 시스템에 제습 기능만 있는 경우, 재생 가스는 작동 가스와 동일합니다.

가스 정화 시스템

단일 퓨어 컬럼:
독일 BASF 탈산소 소재, 미국 UOP 고흡습 소재. 정화 시스템의 재생 과정은 자동 제습 및 탈산소 기능을 통해 자동으로 제어됩니다.
 가스 순도를 장시간 지속적으로 유지할 수 있습니다: H2O<1ppm, O2<1ppm.

듀얼 퓨어 정화 시스템 옵션 (
하나는 사용 중, 다른 하나는 예비용)

듀얼 컬럼을 선택해야 하는 이유

1. 퓨어 컬럼은 산소와 수분을 흡수하여 포화 된 후 재생해야합니다. 재생 시간은 16시간입니다. 예약된 컬럼이 없으면 작동이 중지될 수 있습니다. (글러브 박스의 지속적인 작동이 필용한 공장이나 기타 장치에ㄴ,ㄴ 듀얼 컬럼 정화 시스템을 권장합니다.)

2. 듀얼 퓨어 컬럼의 정화 용량은 단일 컬럼의 두 배입니다.

압력 제어 시스템

박스 압력은 PLC 터치 스크린으로 자동 제어 가능

제어 정확도: ±1Pa
풋 스위치로 수동 제어 가능

필터링 시스템

입구와 출구 양쪽의 필터 제공
필터 정확도: 0.3㎛

폐쇄형 순환 팬

고속 가변 주파수 팬, 유량 0-100m3/h, 마이크로프로세서 제어, 스테인리스 스틸 압력 테스트 장치.
수냉식 냉각 장치 포함(수냉식 냉각기 및 외부 냉장 장치 장착 가능)

제어 시스템

지멘스 컬러 터치 스크린(6인치), PLC 제어 시스템, 중국어 및 영어 이중 언어 전환 가능
압력 센서: -2500~2500Pa 터치 스크린, 정확도 ±1Pa
압력 제어: 박스 압력을 특정 설정점으로 제어 (범위 설정 가능)

측량

수분 분석기: 미국 GE 브랜드, 0~1000ppm, 터치스크린 디스플레이, 정확도 0.1ppm

산소 분석기: 미국 GE 브랜드, 0~1000ppm, 터치 스크린 디스플레이, 정확도 0.1ppm

진공 펌프

브랜드 EDWARDS, 펌프 속도 8.4-12m3/h, 유형 RV12
, 극압 2 x 10-3 mbar/1.5 x 10-3 Torr
, 입구 플랜지 NW25
, 출구 플랜지 NW25,
소음 수준: 50 Hz 48 dBA

벙어리 장갑

브랜드: 미국 북부

재질: 부틸
표준 모델 8B1532

조명 시스템

형광등 장착

브랜드: 필립스

솔벤트 제거 시스템

활성탄의 효율적인 흡착으로 미량의 유기 용매를 효과적으로 제거할 수 있습니다;

예비 KF40 표준 조인트

박스에 물을 유입하기 위한 KF40 커넥터의 특수 설계

다른 장비(극저온 냉장고, 필름 도포기, 현미경, 용매 정화 시스템, 극저온 콜드 트랩, 가열 오븐 등)에 연결 가능

저온 냉장고

현미경

용매 정화 시스템

코팅 기계

내부 연결(코터의 한쪽 문은 글러브 박스 내부에 있음)
외부 연결

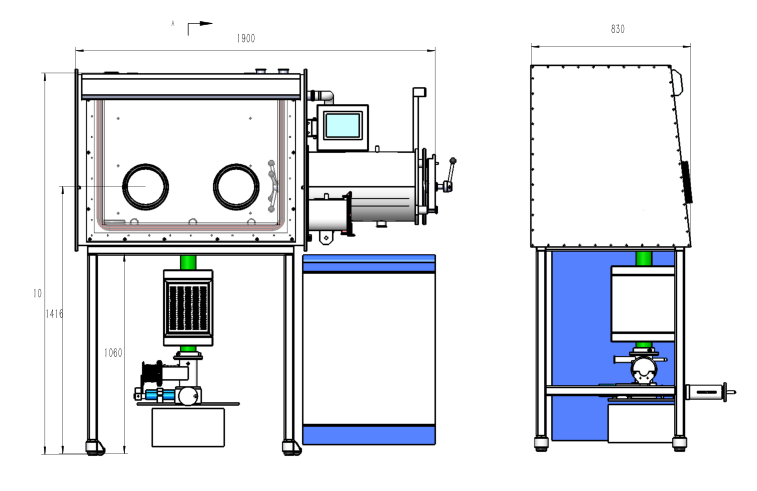

장비 크기 및 공간 요구 사항

전체 크기

1850mm(L) x 1000mm(W) x 1950mm(H)
72.83" x39.37" x 76.77"

공간 크기

2200mm(L) x 1500mm(W) x 2000mm(H)
86.6" x59" x 78.74"

목재 포장 치수 및 무게

2185mm(L) x 1145mm(W) x 2300mm(H)
86" x 45" x 91"(5.8M3)

650kg(1400파운드)

공지 사항

가스가 순환할 때 순환 시스템 배관이 매끄럽고 막히지 않아야 합니다(필터의 색이 흰색에서 검은색으로 바뀌면 필터를 제때 교체해야 합니다).
 글로브박스에 부식성 가스가 없어야 합니다.

수분 및 산소 표시기가 작동 요구 사항을 충족하지 않으면 컬럼을 재생해야 합니다.

글로브박스에 부식성 가스가 방출되는 경우(예: LiPF6 전해액) 사용하지 마세요.
 진공 펌프는 오일 레벨을 정기적으로 점검하고 유지보수해야 합니다.
