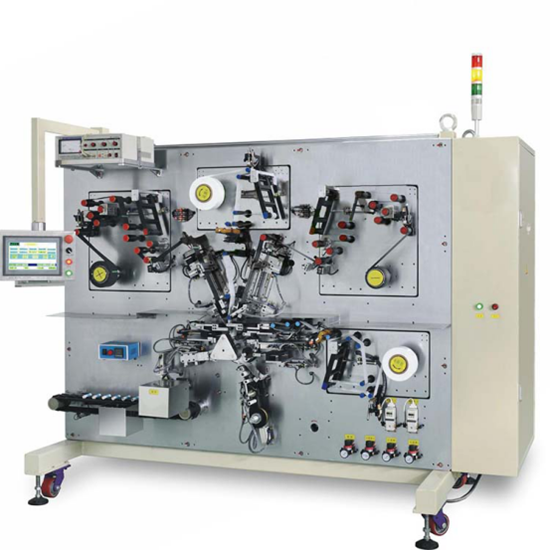

슈퍼커패시터 및 실린더 배터리 전극용 자동 권취기

명세서:

1 이 기계는  커패시터 및 실린더 배터리 와인딩 머신  에 사용되는  전자동 와인딩 머신 입니다 .

2 전체 권취 과정은 자동으로 진행됩니다.

1) 완성된 배터리 코어 외경 :D=φ25-φ70mm, 허용오차 ±0.8%.

2) 권취날 직경 : φ8-φ20mm(표준 d = φ8mm)

3) 권취 길이 : 1000-6000mm

4) 완성된 배터리 코어 높이 : b=100–170mm

5) 보호테이프 마감 : 1.1-2주기, 조절 가능, 접착 위치 조절 가능, 겹침 길이 : 50-360mm

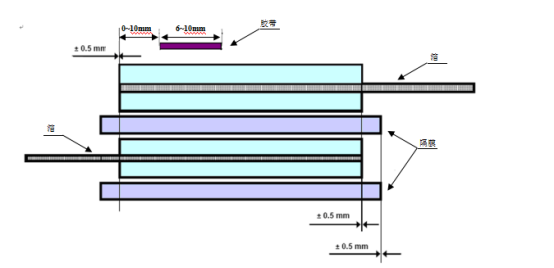

6) 완성된 배터리 코어 엣지 정렬 정도는 다음과 같습니다.

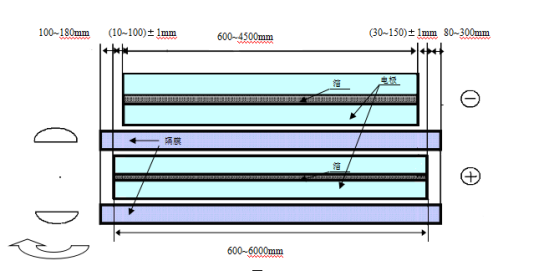

7) 권취 모드는 다음과 같습니다.

기술적 프로세스:

분리막  공급 → 테이프 및 보호테이프 공급 정지 → 양극판 및 음극판 공급 → 양극판 및 음극판 감지 → 극군 권취

→길이 조절 → 종단테이프 및 보호테이프 부착 → 최종 직경 모니터링 → 챔퍼링 → 관통홀 → 단락 테스트 → 제품 판별력 양호

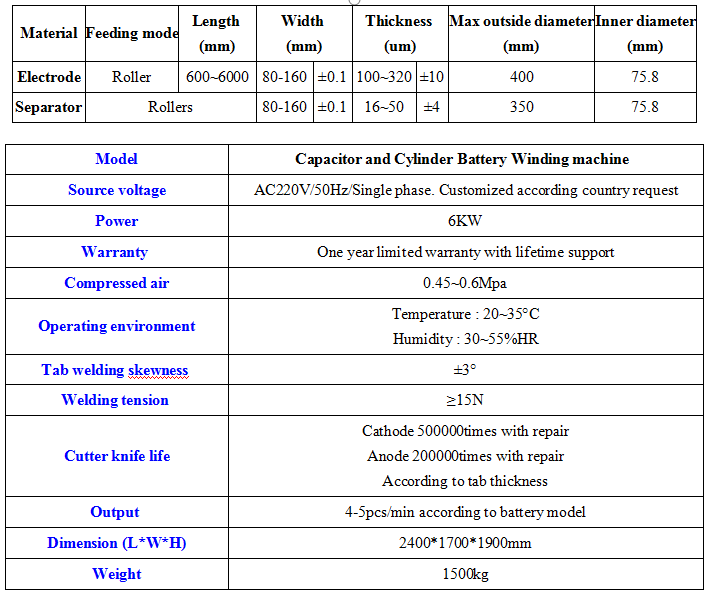

재료 :
