상표 :
TMAX품목 번호:
TMAX-XCJ-3270C결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

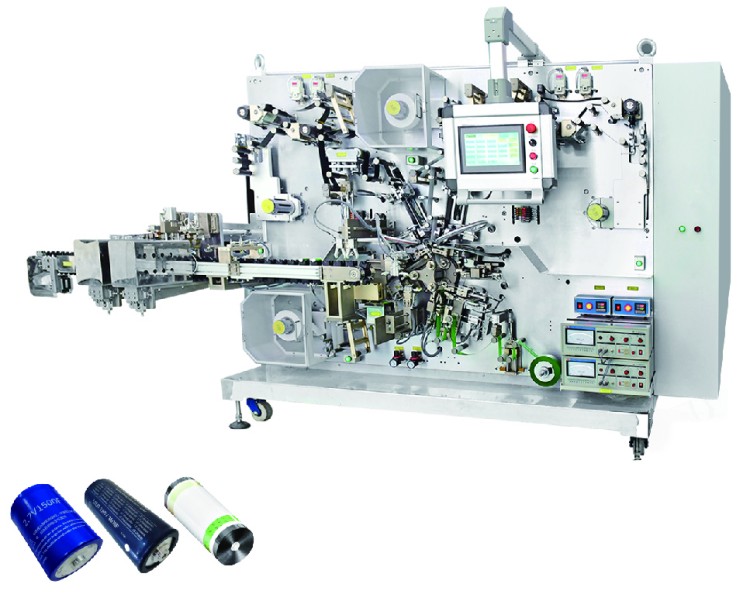

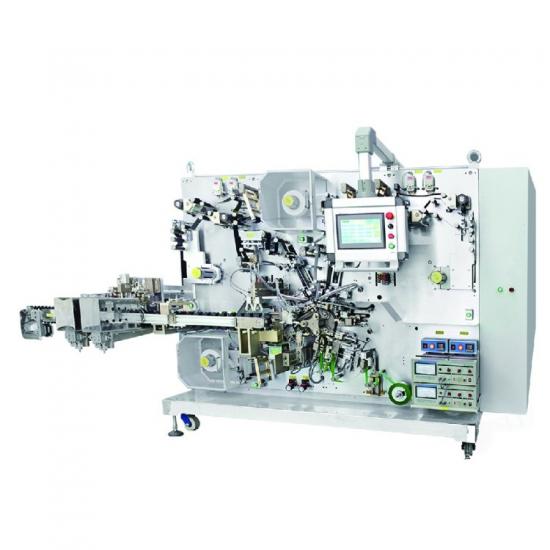

5일이 원통형 배터리 셀 자동 권취기는 양극 및 음극 전극 시트, 분리막, 테이프를 수동으로 공급하는 기능을 갖추고 있습니다. 공급이 완료되면, 권취 후 사용된 양극 및 음극 전극 시트, 분리막, 테이프, 그리고 보호 테이프(셀 보호)가 미리 정해진 제품 및 공정 요건에 따라 자동으로 권취됩니다. 감지, 자동 장력 제어, 자동 편차 보정, 단락 테스트 등의 기능을 갖추고 있으며, 안정적이고 신뢰할 수 있는 작동 상태와 공정 보증을 제공합니다.
프로세스 흐름：
1. 분리기 공급
2. 테이프(감아서 사용하는 테이프)와 테이프(셀을 보호하는 테이프) 공급
3. 음극 및 양극 전극 공급
4. 음극 및 양극 포일 검출

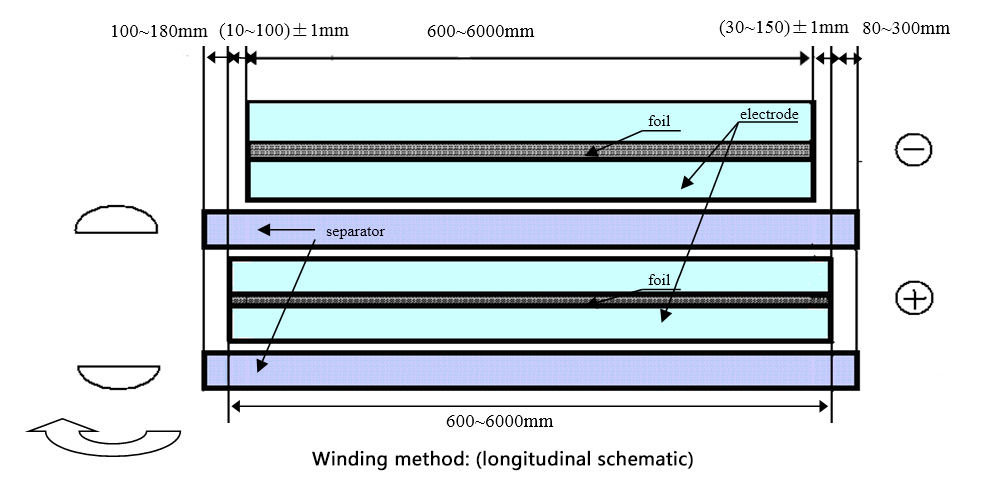

5. 전극(전체 롤 전극) 권취
6. 길이 및 직경 제어
7. 테이프(감아서 사용하는 테이프)와 보호테이프(배터리 셀 보호)를 붙인다.
8. 단락 시험
9. 품질제품의 판단

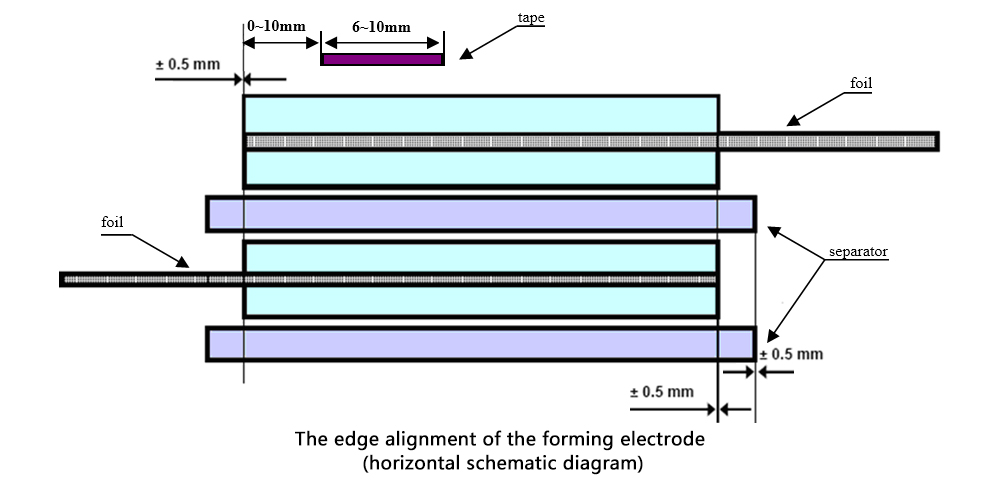

재료 | 먹이 공급 방법 | 단일 조각 재료 길이(mm) | 재료 폭(mm) | 재료 두께(μm) | 최대 외경(mm) | 내경(mm) | ||
크기 범위 | 크기 범위 | 용인 | 크기 범위 | 용인 | ||||
음극 전극 | 코일 소재 | 1000～6000 | 80-160 | ±0.1 | 100~320 | ±10 | 400 | 75.8 |
양극 전극 | 코일 소재 | 1000～6000 | 80-160 | ±0.1 | 100~320 | ±10 | 400 | 75.8 |
분리 기호 | 코일 소재 | 80-160 | ±0.1 | 16~50 | ±4 | 350 | 75.8 | |
장비 작동 조건:
1. 전원 공급: AC380V±10%/50Hz, 10KW, 전압 변동 범위: ±10%；
2. 압축 공기：0.45-0.6Mpa； 100L/분
3. 환경 온도: 20-35℃
4. 상대 습도：30-55% HR；
5. 현장에는 부식성 가스, 액체, 폭발성 가스가 없습니다.
6. 장비 크기 및 무게: 2500L X 1400W X 2000H(mm); 무게: 3000Kg
