상표 :
TMAX품목 번호:
TMAX-ZW-D300결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

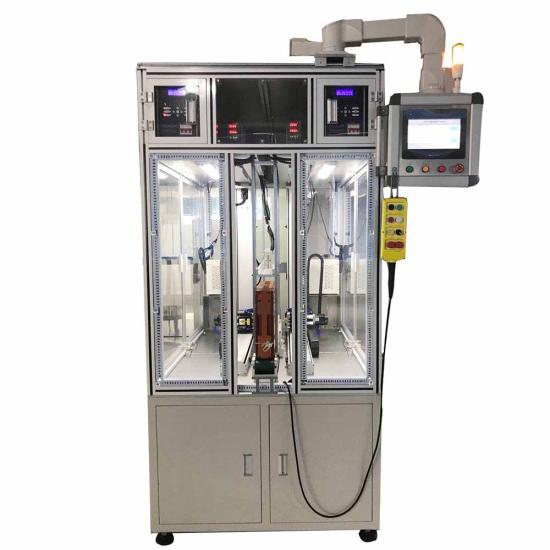

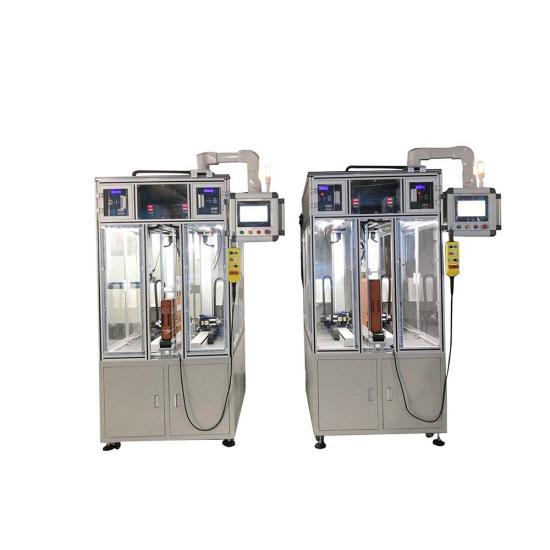

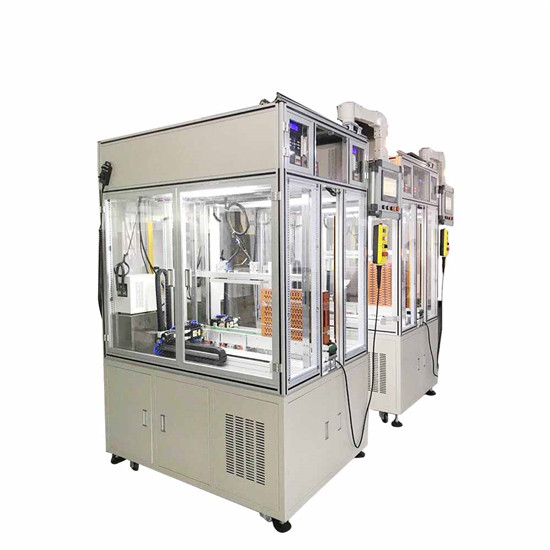

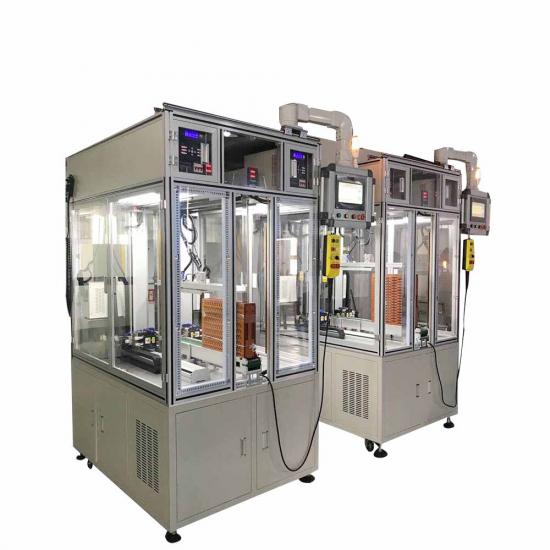

장비 소개
전기 자동차 배터리 팩, 자동차 배터리 모듈, 가로등 배터리, 밸런스 자동차 배터리 팩, 스쿠터 배터리 팩, 모바일 전원 공급 장치, 시동 배터리 팩 모듈, 전동 공구 배터리 팩, 노트북 배터리 팩 등에 적합합니다!
특징
1. 중단점 시작을 지원하고, 자동 시작 및 수동 시작 모드 전환을 지원합니다.
2. 간단한 프로그래밍, 모든 포인트 프로그래밍 및 배열 프로그래밍 지원, 점프 스팟 구현 가능
용접, 단일 지점, 이중 지점 모드 빠른 전환, 점 용접 경로 최적화, 효율성 향상, 로컬 디스크에 99개 그룹의 프로그래밍 파일을 저장할 수 있으며, USB 인터페이스로 그래픽을 가져올 수 있습니다.
3. 점용접 헤드는 두 용접핀의 중심점을 원의 중심으로 삼고, 각도는 연속적으로 조절 가능하여 각종 특수 형상의 분할 접합부의 점용접에 적합합니다.
4. 시스템은 운영자, 관리자, 슈퍼 유저 등으로 구분되어 있어 맞대기 용접기의 사용, 관리 및 유지보수가 편리합니다.
5. 인버터 DC 용접 전원 공급 장치는 성능이 안정적이고 용접 속도가 빠르며, 정전류 작업 모드가 있으며 장시간 용접 전류의 불안정 요소를 제거하는 장점이 있습니다.
6. 용접 전류 모니터링 시스템을 통해 실시간으로 용접 전류를 모니터링할 수 있습니다.
7. 스팟 용접 전원 공급 장치는 모션 컨트롤러와 직접 통신하여 잘못된 용접 위치를 감지하고 용접 핀 교체를 경고하는 오용접 알람 기능을 갖추고 있습니다.
8. 용접 효율은 수동 용접보다 약 8배 높아 안정성이 높고, 노동력과 시간 비용을 절감할 수 있습니다.
명세서
전원 공급 장치 | 3상~380V±10%/50Hz±10%, |
정격 전력 | 50KW(최대) |
Z1、Z2 이동 길이 | 0-600mm(최대) |
Y 이동 길이 | 0-1200mm(최대) |
X 이동 길이 | 0-40mm |
W 샤프트 각도 | 0 |
용접 속도 | 0. 3 5 S / 포인트 ；1 8 00- 36 00PCS/ h |
모터 변속기의 최대 속도 | 1500mm/초 |
최대 하중 셀(32650) | 512 개 |
저장할 수 있는 파일 그룹의 수 | 99 |
운영 체제 | 산업용 컴퓨터 + 인간-기계 사진 |
전송 모드 | 서보 모터 + TBI 스크류 + 리니어 가이드 레일 |
스핀들 전극 | 레트론 서보 모터 |
스팟 용접 헤드 | 레트론 서보 모터 |
각도 조절 | 폐쇄 루프 모터 |
냉각 모드 | 강제 공기 냉각 |
니켈 시트 소재 | 니켈 도금 강철 또는 순수 니켈 |
용접 니켈 스트립의 두께 | 0.1mm-0.3mm; > 0.2mm 범프가 있는 슬롯 |
외부 치수(mm) | 1800L * 1100W * 2000H |
반복 위치 정확도 | ±0.02mm |
무게 | 600kg |

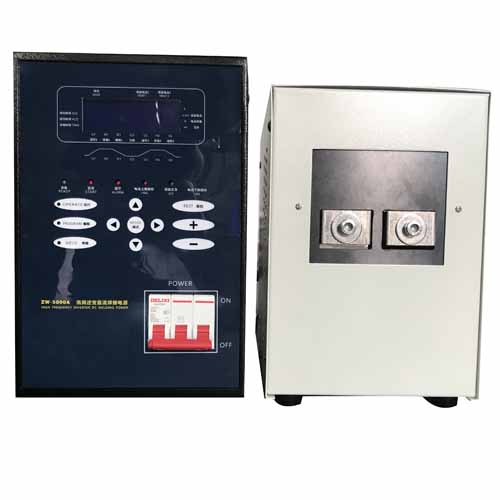

용접 전원 공급 장치의 기술적 매개변수
모델 | ZW-5000A | ||
입력 전력 (V) | 3상 AC380V 10% 50/60Hz | ||
출력 전류 (A) | 5000A | 무부하 전압 (V) | 10.8 |
제어 모드 | 정전류 제어 | 냉각 모드 | 강제 공기 냉각 |
용접 조건 | 8 | 무게 (kg) | 30.3 |
외부 치수 ( L × W × H ) mm | 450 × 190 × 285 | ||
변압기 크기 ( L × W × H ) mm | 30 0× 18 0× 265 | ||
기능 | 0.15~ 0.25mm 니켈판 용접 | ||
