상표 :
TMAX품목 번호:
TMAX-MD400결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

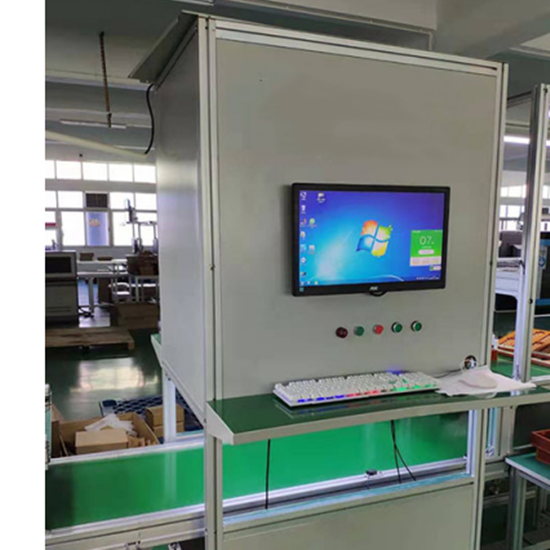

리튬 배터리/CCD 양극 및 음극 배터리 팩 테스트 기계용 자동 CCD 테스터
1. 기능 설명
CCD 솔더 접합 검출기는 리튬 배터리 가공을 위한 자동화 장비로, 양극과 음극 자동 검출, 양극과 음극 솔더 접합 검출, 솔더 접합 결함 구별, 자동 방전 등의 기능을 갖추고 있습니다.
2. 프로세스 흐름
전기코어 공급 및 위치결정 → 양극, 음극 검출 → 양극, 음극 솔더 접합 검출(CCD) → NG 자동 분류 → OK 자동 배출
3. 기계 구조
1) 배터리 코어 의 공급 위치
2) 극성 귀 수평 조정
3) CCD 솔더 접합 검출기는 고해상도 영상 획득, 인공지능 영상 처리 및 인식 기술을 탑재하여 결함 인식률을 향상시켰습니다.
4) CCD 용접 검출기는 인식 속도가 빠르고 정확도가 높다는 장점이 있습니다. 배터리 손상 없이 정전기 방지 벨트를 선택할 수 있습니다.
5) 인간화된 프로그래밍으로 배우고 이해하기 쉽습니다.
4. 사양
XY 축 스트로크 | 500mm (맞춤형) |
모터 구동 속도 | 300mm/ 초 |
운영 체제 | 산업용 컴퓨터 + 지능형 카메라 |
전송 모드 | 조립 라인 |
운전 모드 | 스테핑 모터 |
반복 위치 정확도 | ± 0.1mm |
검출 효율 | 1초 / 개 |
O 전체 전력 | 500와트 |
총 중량 | 150kg |
최대 지지 중량 | 30kg |
입력 전력 | 단상 AC 220V / 50Hz |
공기원 | 0.5~0.6mpa |
크기 | 960 * 950 * 1800mm |
5. E 장비 구성 목록
● 터치스크린 : 웰링턴
● PLC : 모션 컨트롤러
● 스텝모터 : 비푸
● 서보 모터 : 미쓰비시 & 러창
센서: 파나소닉과 OMRON
● 베어링 : 일본 NSK
● 실린더 : Adec
● 스위칭 전원 공급 장치: 대만 Mingwei
6. 작동 환경
1) 실내온도 : - 30℃ ~ 50℃.
2) 실내 습도 : 55% 이하.
3) 공장 부지: 오염이 없고 전자파 간섭이 강함.
