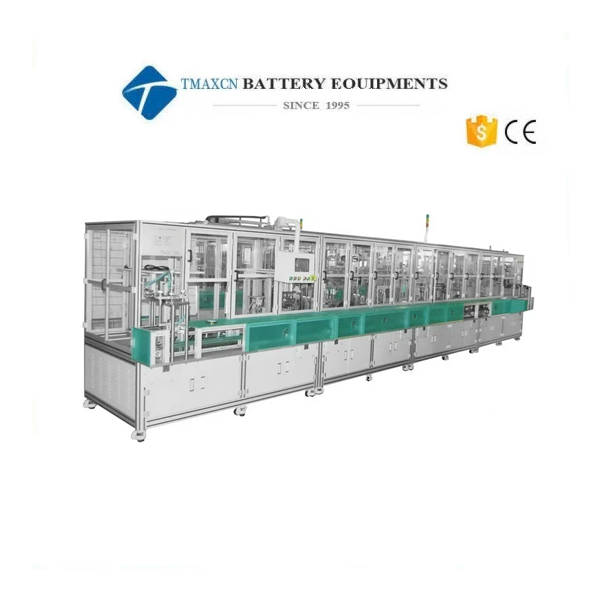

원통형 배터리용 자동 배터리 전해액 주입기

1. 기능 소개

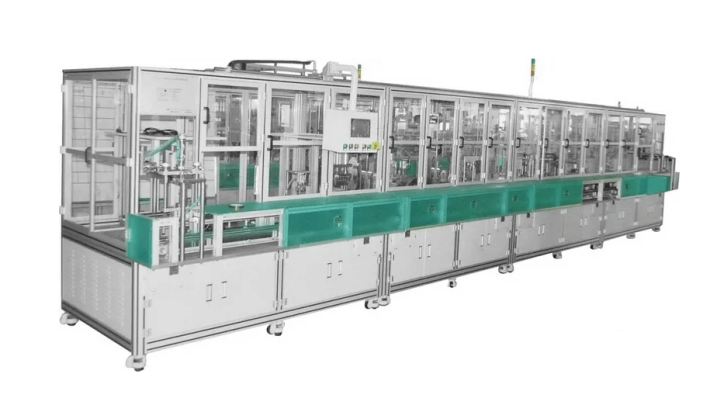

TMAX-C18-0510A 원통형 배터리 자동 액체 주입기는 주로 리튬 이온 원통형 배터리 18650 (이하 배터리)의 액체 주입 공정에 사용됩니다. 그것은 분수 액체 주입 및 분수 가압 및 스탠딩, 계량, NG 제거 및 자동 캡 고정을 포함하여 5 개의 주입 및 10 개의 스틸 모드를 채택합니다.

주요 기능:

1) 수동 전체 상자 공급: 오븐실의 전환 통에 있는 자동 공급 컨베이어에 배터리 전체 상자를 수동으로 놓습니다;

2) 자동 상자 공급: 기계가 자동으로 전체 자재 상자를 지정된 위치로 보냅니다;

3) 자동 캡핑: 배터리가 자재 컨베이어 벨트에 자동으로 적재된 후 장비가 자동으로 캡핑 방향을 정렬합니다;

4) 처음과 마지막 세 번의 자동 계량 : 액체 주입없이 배터리를 계량하고, 네 번째 액체 주입 후 계량하고, 액체 보충 후 계량하여 기계와 비교하여 하나씩 계산 및 보관합니다;

5) 자동 상하 클램프: 주입할 배터리를 클램프에 자동으로 설치하고 주입된 배터리를 자동으로 제거합니다;

6) 자동 액체 주입: 배터리를 설치한 후 자동 액체 주입을 수행합니다;

7) 자동 가압 및 스탠딩 : 배터리가 매번 액체로 채워진 후 전해질을 더 잘 흡수하기 위해 가압 및 스탠딩 모드가 채택됩니다;

8) 자동 회전 고정 장치: 글러브 박스에서 모든 고정 장치가 자동으로 회전합니다;

9) 자동 캡핑: 액체가 채워진 배터리의 캡을 자동으로 잠그고 다음 공정으로 운반합니다;

10) NG 제거: 부적합한 액체가 주입된 배터리는 자동으로 작업 위치에서 제거하고 수동으로 폐기합니다(액체 보충).

11) 액체 주입량 설정: 공정에 필요한 액체 주입량에 따라 전체 공정이 수동 펌프 조정 없이 터치 스크린에서 설정됩니다.

12) 자동 기포 제거: 전해질 버퍼 탱크와 액체 주입 파이프 라인의 기포를 효과적으로 제거할 수 있습니다.

13) 전기 제어 시스템: 전체 기계의 제어 센터가 프로그램에 따라 각 시스템의 작동을 조정합니다.

특징:

1) 전체 공정에서 한 명의 직원만 액체를 주입하면 됩니다.

2) 정전 시 10일 이내에 액체 주입 펌프가 멈추지 않습니다.

3) 전체 공정에서 액체 주입량은 터치 스크린에서 설정되며 펌프를 수동으로 조정할 필요가 없습니다.

4) 모터는 캡의 방향을 정리할 필요가 없습니다.

5) 자동 기포 제거 기능으로 더 이상 액체 주입 파이프 라인의 기포에 대해 걱정할 필요가 없습니다.

6) 자동 실시간 가변 유체 보충을 통해 유체 주입량 차이를 실제로 보충합니다.

7) 가압 정적 상자의 최대 양압은 0.6MPa입니다.

8) 픽스처에 빈 공간(배터리 부족)이 있으면 기계가 자동으로 건너뛰고 액체를 주입하지 않습니다.

9) 캡 버클의 적격률은 99.99%입니다.

10) 전체 픽스처 유체 보충은 전반적인 성능 저하라는 극단적인 상황에도 적응할 수 있습니다.

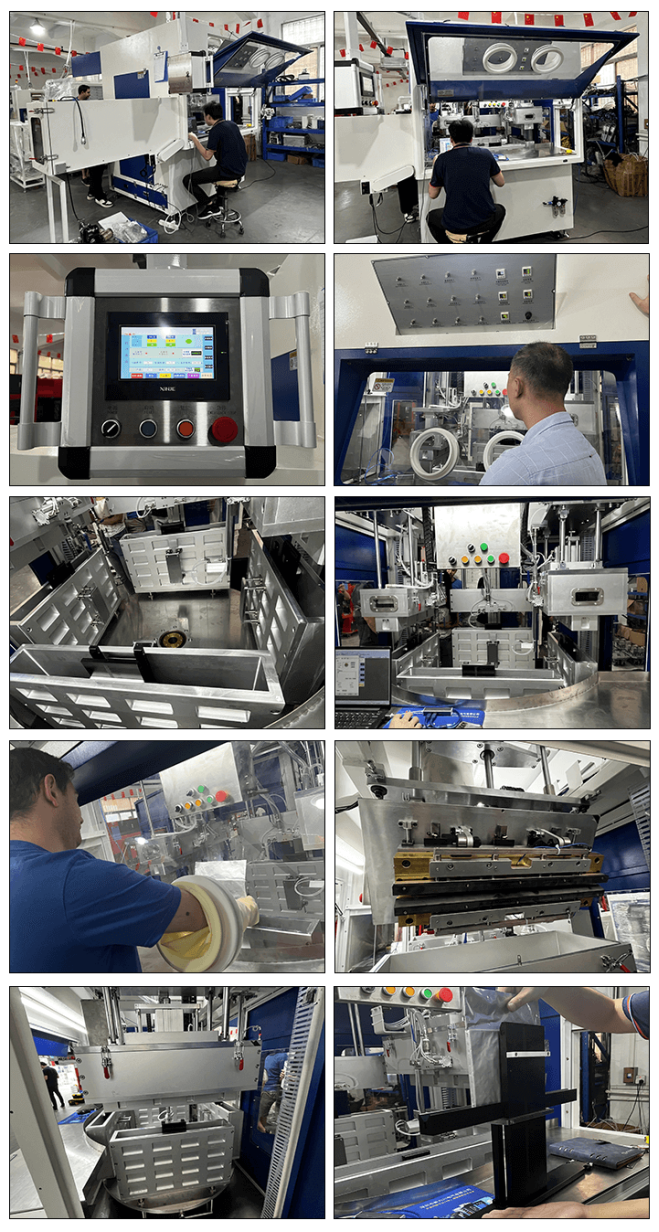

2. 기계의 구성 및 사양

TMAX-C18-0510A 원통형 배터리 자동 액체 주입기는 글러브 박스, 재료 취출 및 배출 조작기 시스템, 자동 액체 주입 시스템, 자동 가압 및 고정 시스템, 고정 장치 회전 시스템, 전면 및 후면 계량 시스템, 자동 시간-실제 가변 액체 보충 시스템, 자동 캡 고정 시스템, 자동 액체 보충 및 압력 안정화 기포 제거 버퍼 탱크 및 전기 제어 시스템으로 구성됩니다.

1) 글러브 박스 매개변수:

글러브 박스 전체 치수: 길이 14.4m * 폭 1.48m * 높이 1.95m, 글러브 박스 공간: 18m ³;회로도는 참고용입니다(높이에는 전기 캐비닛이 포함되어 있으며 자세한 내용은 회로도를 참조하세요). 실제 장비의 전체 치수는 설계 요구 사항에 따라 약간 변경될 수 있습니다.

글러브 박스에는 사료 전환통과 두 개의 배출 포트가 있습니다. 피드 트랜지션 빈은 진공 청소가 가능하며 박스 입구 및 출구 컨베이어가 장착되어 있습니다. 재료 상자를 이송하는 동안 전환 빈에는 글러브 박스와 격리 된 내부 도어가 제공되며 배출 포트는 밀봉 기계에 직접 연결됩니다.

글러브 박스의 주요 구조는 국가 표준에 따라 엄격하게 생산 된 스테인리스 스틸로 만들어졌으며 화학 성분 및 두께 치수 (전체 두께)는 국가 표준을 충족합니다. 사각 패스는 38 * 38 * 1.5, 주요 구조의 사각 패스는 38 * 38 * 2.7이며 스테인리스 강판은 1.5mm, 2.0mm, 2.5mm, 3.0mm 등과 같은 다양한 사양을 가지고 있습니다. 작업 패널의 두께는 2.0mm이고 다른 밀봉 플레이트는 1.5mm 국가 표준 고품질 304 스테인리스 강판입니다;

창 유리는 8mm 투명 PVC 판을 채택하고 각 창 유리에는 부식 방지 커프와 라텍스 장갑을 설치하기위한 2 개 또는 4 개의 구멍이 제공됩니다. 0.5mm의 단일 층 두께의 긴 팔 라텍스 장갑 또는 탈착식 커프 커버 플레이트 (유지 보수 및 시운전 용)는 공장에서 구성해야합니다;

각 글로브 박스에는 에너지 절약 램프 튜브와 독립 버튼 스위치 컨트롤이 장착되어 있습니다. 글로브 박스의 기밀성: 공기 누출이 없습니다.

2) 피킹 및 배출 조작기: 총 7세트;

3) 자동 액체 주입 시스템: 액체 주입용 HS403 정량 펌프 4개와 액체 보충용 HS103 정량 펌프 4개;

4) 자동 가압 정적 시스템: 총 10세트;

5) 자동 계량 시스템: 앞뒤에 세 세트의 계량 장치가 있습니다;

6) 고정 장치: 36개의 재료 트레이, 각 트레이당 16X16, 256개/클립, 알루미늄 합금;

7) 클램프 베이스 플레이트: 36개, 알루미늄 합금으로 제작되었습니다. 각 배터리 하단의 해당 위치에 자석이 내장되어 있습니다. 액체를 주입하는 동안 트레이 진동이 적고 배터리가 액체를 흔들지 않습니다. 서보 모터로 구동 및 제어됩니다;

8) 가압 정적 상자: 10, 알루미늄 합금으로 제작; 정적 상자의 압력은 0.4 ~ 0.6MPa입니다;

9) 자동 캡핑 시스템: 1세트;

10) 자동 실시간 가변 재수화 시스템: 1세트;

11) 자동 유체 보충 및 압력 안정화 버블 제거 버퍼 탱크: 1세트;

12) 재료 상자 1000개를 전달합니다.

3. 운영 프로세스

오븐실 또는 소실의 조립 라인에 재료 상자 전체를 수동으로 투입 → 자동 공급 → 자동 캡핑 → 자동 클램프 → 전 자동 계량 → 4회 자동 액체 주입 → 1~6회 자동 가압 및 스탠딩(4주 후 3회 스탠딩) → 하단 클램프 → 2차 자동 계량 → 상단 클램프 → 자동 액체 보충 → 7~10회 자동 가압 및 스탠딩 → 자동 하단 클램프 → 3차 자동 계량 → ng 선별 및 제거 → 자동 캡핑 → 자동 배출 후 다음 공정(밀봉)으로 들어갑니다.

4. 기술 파라미터

1) A: 액체 주입 효율: 효율은 정적 탱크의 압력과 관련이 있습니다. 따라서 장비는 정적 탱크가 진공 -0.095mpa와 양압 0.5 ~ 0.6MPa 사이에서 누출되지 않도록 보장하고이를 허용 표준으로 삼습니다.

B: 기준 효율: 18650 배터리, 순수 삼원 물질, 디지털 2500mah: 90 ± 5ppm;

C: 효율은 액체 주입량 및 배터리 용량, 재료 시스템, 압축 밀도 및 권선 조임과도 관련이 있습니다. 따라서 허용 기준은 정적 박스가 위의 압력 하에서 누출되지 않는 것입니다.

2) 적용 범위: 18650 원통형 배터리;

3) 배터리 액체 주입 정확도: ± 0.1g; 액체 주입 후 배터리의 실제 액체 주입 오차를 나타냅니다;

4) 초당 최대 액체 주입량: 초당 5ml;

5) 정량 펌프의 단일 액체 주입량 조정 범위: 0.1 ~ 3.0g;

6) 정확도: 단일 헤드 액체 주입 정확도는 ± 0.003g 이내, 테스트 매체: 물, 테스트 구경: 1.0mm입니다;

7) 장비 가동률: 95% 이상(장비로 인한 장애만 발생)

8) 제품 수율(1차 합격률, 재수화 제외): ≥ 99.7%; (불량 제품에는 재료 결함이 포함되지 않음)

9) 서비스 조건:

압축 공기: 0.5 ~ 0.8MPa, 60L/S

진공: - 0.095MPa

질소: 0.5 ~ 0.6MPa, 30L/S

건식 가스: 800pa(유량: 약 13m³, 이슬점 -40℃ 이하, 낮을수록 좋음)

전원 공급 장치: 220V / 50Hz, 2KW

(위 내용은 고객이 제공해야 합니다.)

10) 작동 환경: 방은 건조하고 깨끗하며 위생적입니다;

11) 지원 장비 (고객이 별도 구매): 실링기 및 제습기 (10m³ 권장);;;.
