파우치 배터리 제작을 위한 고정밀 반자동 파우치 셀 전극 스태커

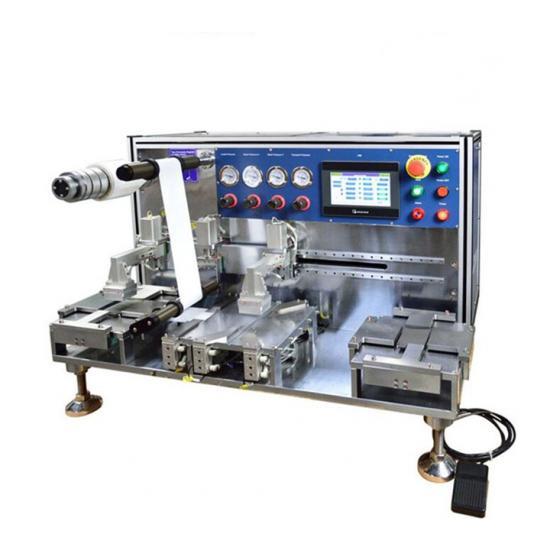

MSK-111A-E는 안정적이고 반복 가능하며 정확한 전극 스태킹을 보장하는 다양한 고급 기능을 갖춘 고정밀 자동 스태커입니다. "Z" 스태킹 방식은 양극과 음극 전극을 교대로 쌓고 그 사이에 절연 필름을 끼워 넣는 방식입니다.

고급 기능:

1. PLC 터치 스크린 제어, 쉽게 조건을 설정할 수 있습니다.

2. 분리기를 사용한 2.Z형 연속 스태킹

3. 진공 흡착 조작기에 의한 자동 전극 픽업 및 스태킹

4. 정확한 전극 위치 지정을 조정 가능한 기계식 고정 장치

5. 분리막 공급용 로터 풀기

6. 분리막 이송 시 자동 장력 제어

7. 즉시 사용할 수 있도록 80x50mm 스타킹 몰드 세트가 포함되어 있습니다.

작동 전압	220VAC 50/60Hz
전원 공급 장치	1 KW
스태킹 가능 크기	200x150mm
스태킹 가능 레이어 수	최대 500층
최대 전극 두께	스태킹 두께 < 30mm
정렬 정확도	적층 전극의 경우 ±0.5mm
허용되는 분리기 롤 크기	내경 > 3''(76mm) 외경 <9.8''(250mm)
스태킹 고정장치	금형 스태킹용 200 x 150mm의 클램프 세트가 포함되어 있어 즉시 사용할 수 있습니다. 다른 크기의 전극 스택이 필요한 경우 주문 전에 알려주세요. 추가 비용을 지불하시면 제작해 드립니다. 맞춤형 크기 허용: 최대 200mm x 200mm, 최소 80mm x 50mm
진공 펌프	전극 픽업/적층 조종기의 진공 흡입을 가능하게 하기 위해, 오일 프리 진공 펌프(28 l/min, 140W)가 내장되어 있습니다.
권장 공기 압력	0.5 - 0.8 MPa(공기 압축기 표준 패키지에 미포함).

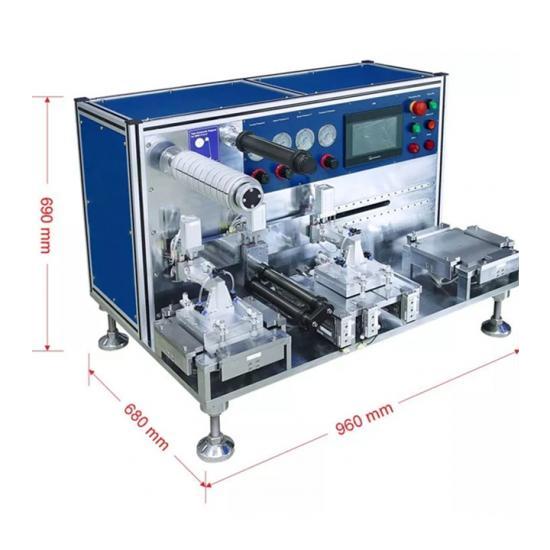

제품 크기	L 960mm x W 680mm x H 690mm
가중치	500kg
규정 준수	CE 인증
보증	평생 지원과 함께 1년 제한 보증
