상표 :
TMAX품목 번호:
TMAX-BCDS-85V1020결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
1. 장비 적용 범위 및 기능 소개
1.1 적용 범위:
충전 방전 시험 장비는 주로 충전 방전 사이클에 사용됩니다.
리튬 배터리 테스트.
1.2 테스트 항목:
배터리 충전 보호 전압, 방전 보호 전압, 용량 등
장비에는 충전, 방전, 보관, 사이클링의 네 가지 테스트 단계가 있습니다. 편집을 통해
해당 단계에 따라, 배터리는 설정된 프로세스에 따라 테스트될 수 있습니다.
2. 시험 장비의 주요 성능:
2.1 충전 방전 기능:
정전류, 정전압 충전기능과 정전류 기능을 탑재하고 있습니다.
방전 기능. 배터리를 충전 및 방전하고 배터리 상태를 기록할 수 있습니다.
용량.
2.2 충전 방전 인터페이스:
배터리 팩 충전 및 방전 요구 사항을 완전히 충족합니다. 동일한 포트 및
충전 및 방전 하위 포트, 즉 2개의 와이어(P+ P-)와 3개의 와이어(P+ P- C-) 입니다 .
동시에 양극판 충전으로 전동 공구 배터리를 노후화시킬 수 있습니다.
보호 및 음극판 방전 보호(CH+ P+ P-).
2.3 전압 보호 확인:
배터리 충전 및 방전 시 충전 보호 기능이 정상 작동하는지 확인하세요.
배터리 방전 보호 작업.
2.4 안전 보호:
역방향 연결 보호 기능; 상한 및 하한 전압 보호;
안전한 방전 전류 보호.
2.5 온라인 모드:
기기가 단일이거나 5개 미만인 경우 직렬 포트를 통해 PC에 연결할 수 있습니다.
5세트 이상이 네트워크 연결 모드를 채택하는 경우, PC는 60세트 미만의 기기를 제어하기 위해 네트워크 포트만 제공하면 됩니다.
2.6 제어 시스템:
소프트웨어 시스템은 고전적이고 성숙한 C/S 모드를 채택하고 있습니다.
통신 모드에는 직렬 포트와 네트워크가 있습니다. 직렬 포트는 다음을 실현할 수 있습니다.
짧은 거리에서 여러 기기의 정확한 통신 및 네트워크
장거리에 있는 다양한 기기의 정확한 통신을 실현할 수 있습니다.
2.7 상위 컴퓨터 소프트웨어:
Windows 운영 인터페이스를 기반으로 SQL 데이터베이스를 사용하여 테스트를 저장합니다.
직원들이 온라인으로 데이터를 조회하고 내보낼 수 있는 매우 편리한 데이터입니다.
배터리 바코드, 시간에 따라 충전 방전 노화 곡선을 볼 수 있습니다.
그리고 장비 번호와 곡선을 동시에 내보낼 수 있습니다.
3. 기술적 매개변수
입력 전력 | 교류 220V ± 10% / 50Hz | |
전압 | 측정 범위 | 7.5~85V |
| 정확성 | ± (판독값의 0.2% + 범위의 0.2%) |
현재의 | 충전 범위 | 50~10000mA |
| 충전 정확도 | ± (판독값의 0.2% + 범위의 0.2%) |
| 방전 범위 | 50~20000mA |
| 정확성 | ± (판독값의 0.2% + 범위의 0.2%) |
요금 | 정전압 차단 전류 | 최소 50mA |
용량 | 정확성 | ± 1 ‰ |
힘 | 방전 전력 | ≦ 1400W |
시간 | 순찰 점검 시간 | 실시간 수신 < 2S |
| 타이밍 범위 | 0 ~ 999시간 / 작업 단계 |
데이터 기록 간격 | ≥ 5S | |
중간 머신 버전 | 1.1 시리즈 | |
요금 | 충전 모드 | 정전류 및 정전압 충전 |
| 차단 조건 | 전압, 전류, 상대 시간, 과충전 보호 |
해고하다 | 방전 모드 | 정전류 방전 |
| 차단 조건 | 전압, 상대 시간 및 과방전 보호 |
주기 | 사이클 측정 범위 | 1 ~ 999회 |
| 단일 사이클 단계 수 | 100 |
전압 및 전류 감지 샘플링 | 4선 샘플링 | |
데이터 베이스 | SQL 데이터베이스를 사용하여 테스트 데이터 관리 | |
호스트 컴퓨터 통신 모드 | TCP/IP 프로토콜 및 직렬 포트 기반 | |
데이터 출력 모드 | 엑셀, TXT, 차트 | |
통신 인터페이스 | 네트워크 포트 | |
캐비닛당 채널 수 | 7개 채널, 7개 행, 1개 열 | |
4.제품 구조
섀시 크기 | 폭*깊이*높이 ：600*450*170 （mm ） |
캐비닛 크기 | 폭*깊이*높이 ：1230*600*1820 （mm ） |
방전 배터리 공간 크기 | 폭*깊이*높이 ：370*600*170 （mm ） |
모듈 수 | 최대 7개 채널 지원 |
5. 테스트 소프트웨어 인터페이스:

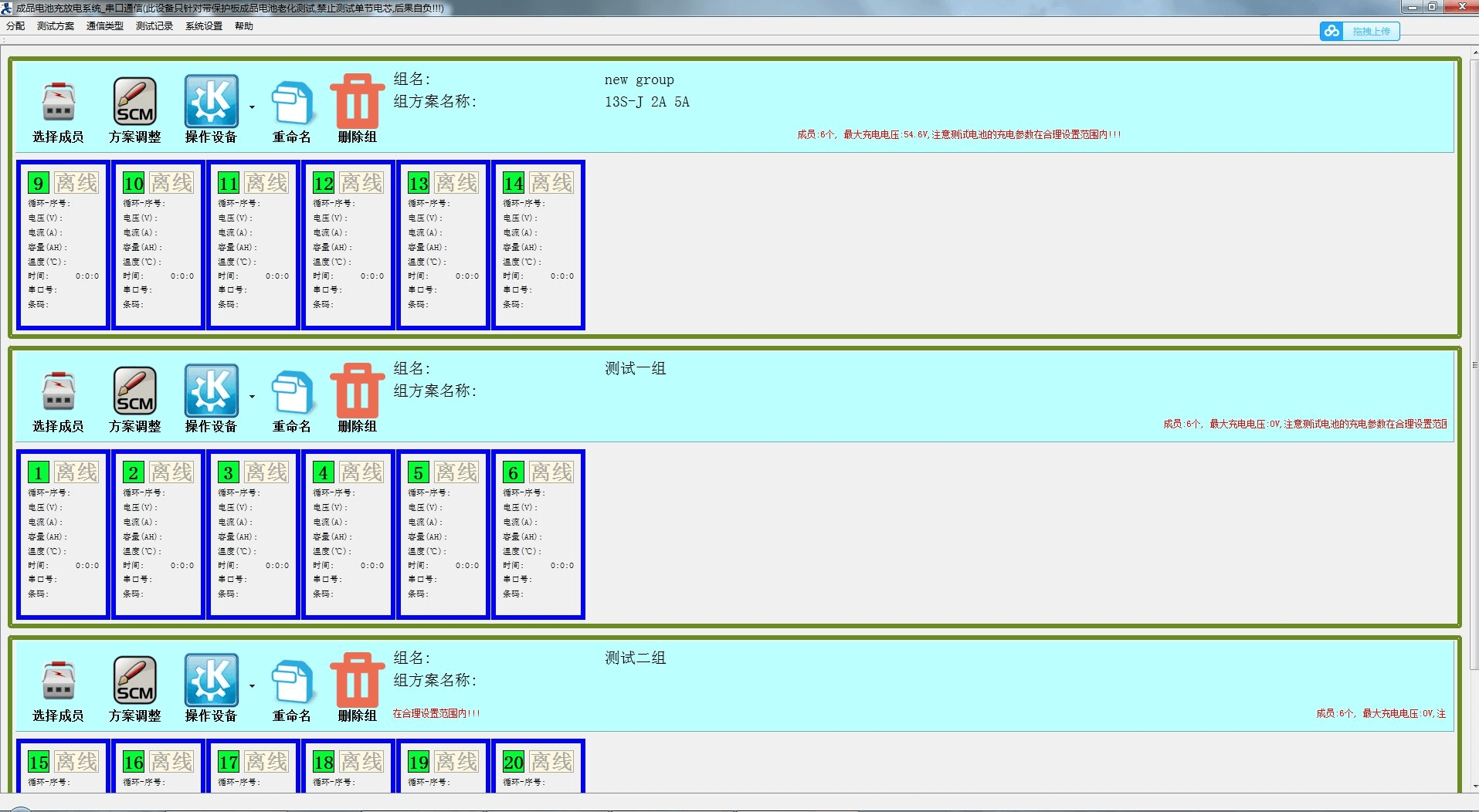

5.1 주요 인터페이스:

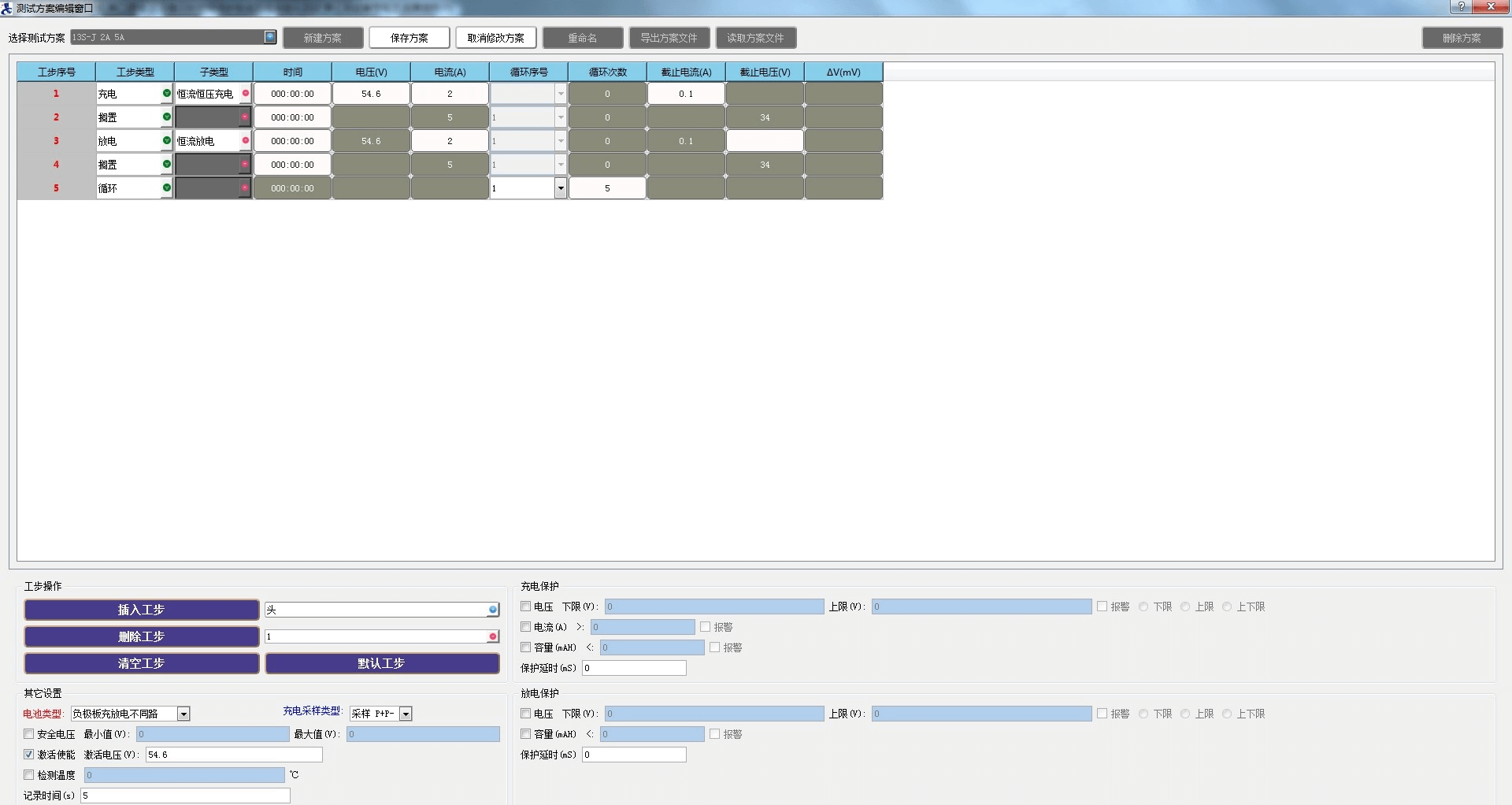

5.2 스키마 설정 인터페이스:
 |
