단위 유형

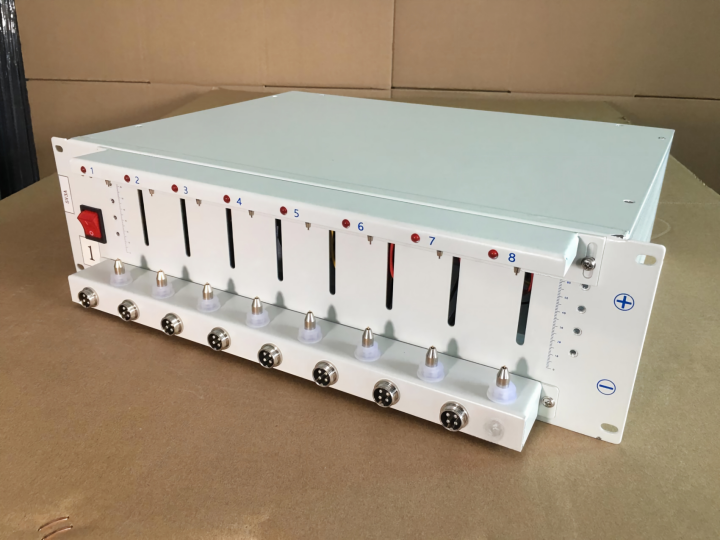

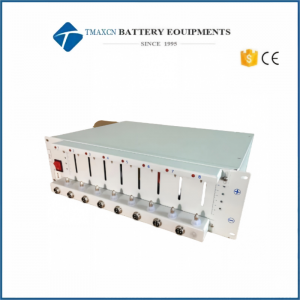

TMAX-5V50mA-08CH

장비 사양

5V/1mA/10mA/20mA/50mA

장비 채널 수

8채널

채널 제어 방식

각 채널은 독립적으로 제어되며, 전류 및 전압 측정을 위해 4선식 데이터 수집 방식을 사용합니다.

채널 특성

정전류원과 정전압원은 이중 폐루프 구조를 채택하고 있습니다.

입력 임피던스

≥1MΩ

전압

전압

범위

요금

10mV~5V (장비 포트)

해고하다

0.75V~5V(장비 포트); 최소 방전 전압은 케이블 길이에 따라 달라집니다.

정확성

FS의 ±0.05%, 주변 온도: 15°C~35°C

현재의

현재의

범위

요금

0.1mA-50mA

해고하다

0.1mA-50mA

정확성

FS의 ±0.05%, 주변 온도: 15°C~35°C

힘

단일 채널 출력 전력

0.2와트

안정

FS의 0.2%

시간

현재 응답 시간

≤10ms

데이터

메모하세요

기록 빈도

1Hz

데이터 기록 조건

최소 시간 간격: 1초

최소 전압 간격: 1mV

최소 전류 간격: 1mA

요금

충전 모드

정전류 충전, 정전압 충전, 정전류-정전압 충전, 정전력 충전

차단 조건

전압, 전류, 상대 시간, 용량, -ΔV

해고하다

방전 모드

정전류 방전, 정전력 방전 및 정저항 방전

차단 조건

전압, 전류, 상대 시간, 용량, -ΔV

충동

무늬

선택 가능

요금

정전류 모드, 정전력 모드

해고하다

정전류 모드, 정전력 모드

최소 펄스 폭

권장 사양: 5S 이상

차단 조건

전압, 상대 시간

DCIR

DCIR (선택 사항)

DCIR 계산을 위한 사용자 지정 포인트 선택을 지원합니다.

회귀

사이클 테스트

최대 399개의 명령을 설정할 수 있으며, 최대 65,535개의 반복을 설정할 수 있습니다.

루프 중첩

최대 5단계의 중첩 루프를 지원합니다.

보호하다

소프트웨어 보호

전원 차단 시 데이터 보호 기능을 지원합니다.

재시작 부팅을 지원합니다(UPS 전원 공급 장치 필요).

과전압 보호, 저전압 보호, 용량 보호, 과전류 보호, 저전류 보호

역극성 연결 방지 기능

데이터 내보내기 방법

엑셀 , PDF

냉각 방법

강제 공기 냉각

장비 소음

≤50dB

호스트 컴퓨터와의 통신 방법

회로망

윤곽 치수

디스플레이 화면

시스템 요구사항

Windows XP 및 이후 버전

작동 온도 범위

0℃~40℃

보관 온도 범위

-10℃~50℃

작업 환경 상대 습도

습도 70% 이하 (수증기 응결 없음)

보관 환경의 상대 습도

습도 80% 이하 (수증기 응결 없음)

활성 전력을 입력하세요

80와트

입력 전원 공급 장치

AC 220V ±10%/50Hz; 기타 전원 공급 사양은 요청 시 제공 가능합니다.

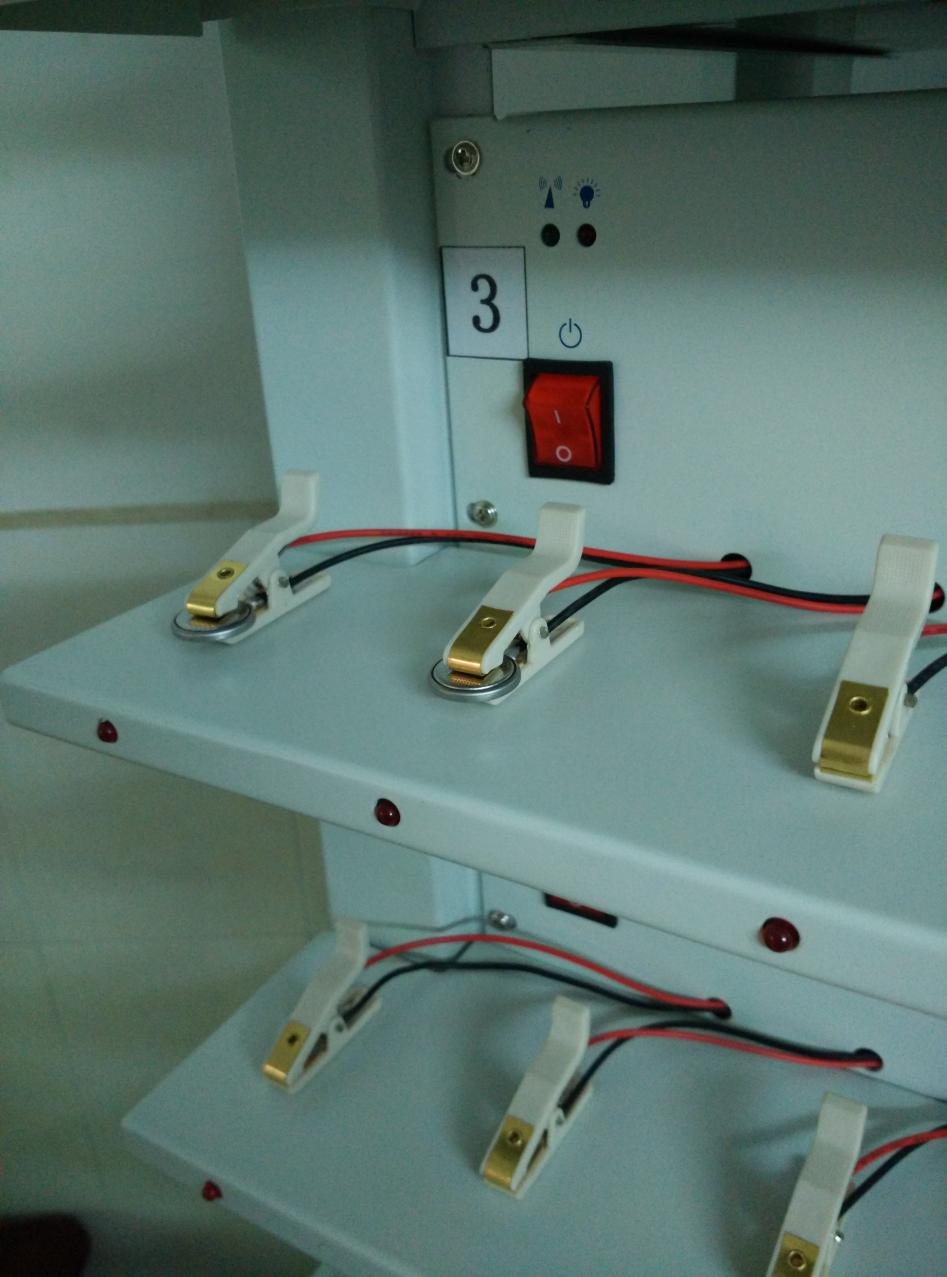

조명기구 유형

버튼형 고정 장치, 폴리머형 고정 장치 또는 클램프형 고정 장치 - 이 옵션 중 하나를 선택할 수 있습니다.
