프리즘 셀용 에너지 피드백 기능이 있는 5V 20A 192채널 등급 기계

1. 개요

에너지 피드백형 사각 배터리 충방전 시험기는 배터리의 용량, 사이클 수명, 내부 저항, 에너지 밀도, 온도 특성 등 다양한 변수를 시험하여 배터리의 성능과 신뢰성을 평가하는 데 사용됩니다. 본 시험기는 에너지 절약 기술을 채택하여 배터리에서 방출되는 에너지를 전력망으로 되돌려 보내 에너지 절약, 효율적이고 신뢰성 있는 시험 과정을 구현합니다.  리튬 이온 배터리 및 니켈-금속 수소 배터리의 형성 및 니켈-카드뮴 배터리 용량 시험에 널리 사용됩니다. 본 제품의 안정성, 에너지 절약, 정밀성, 품질은 여러 배터리 업계에서 높은 평가를 받고 있습니다.

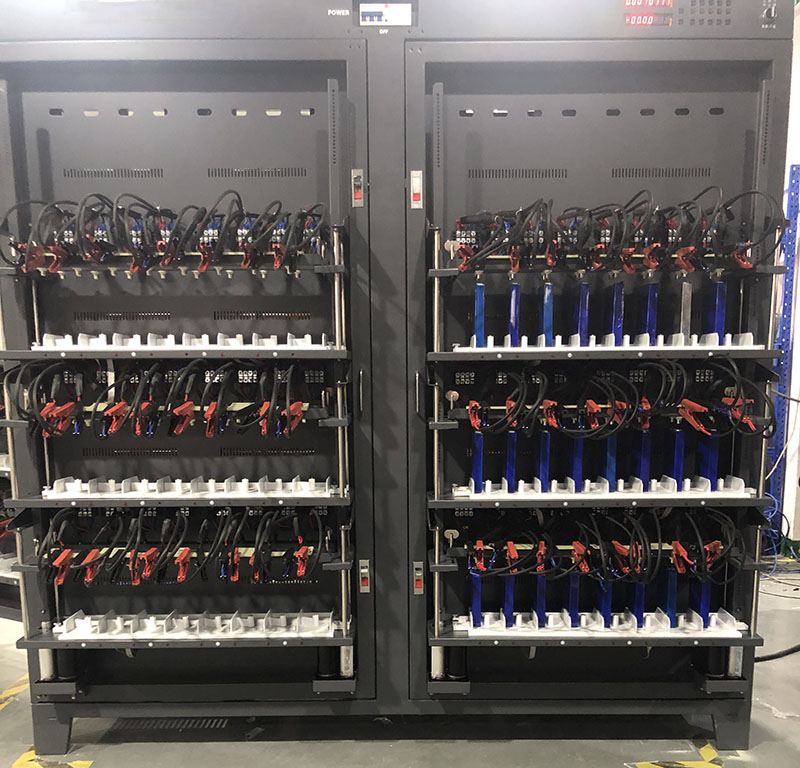

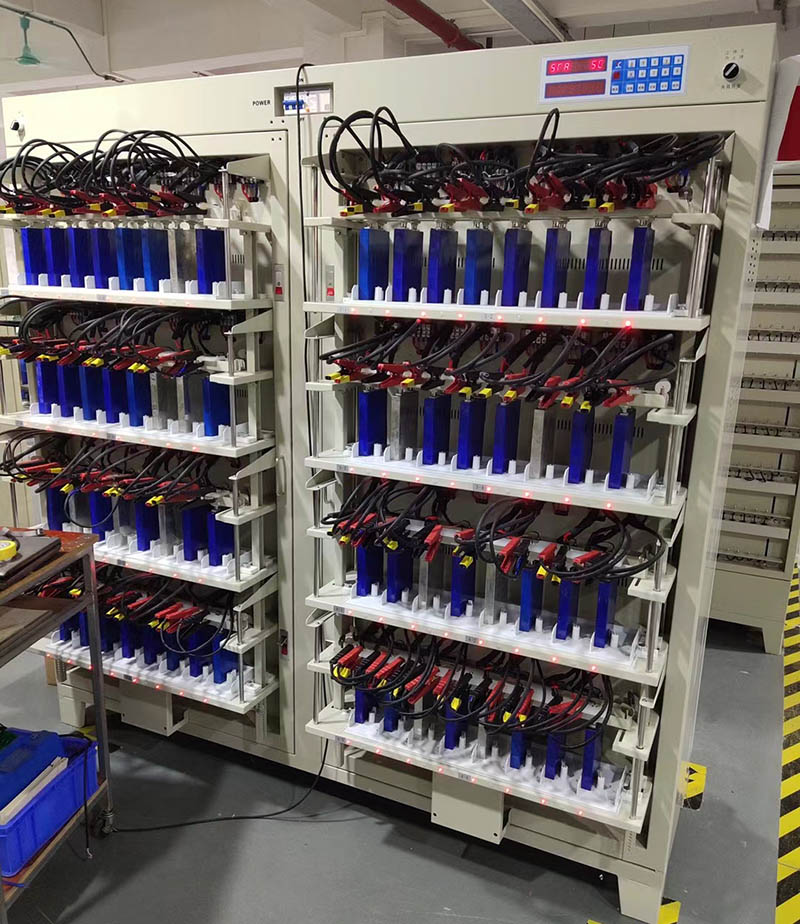

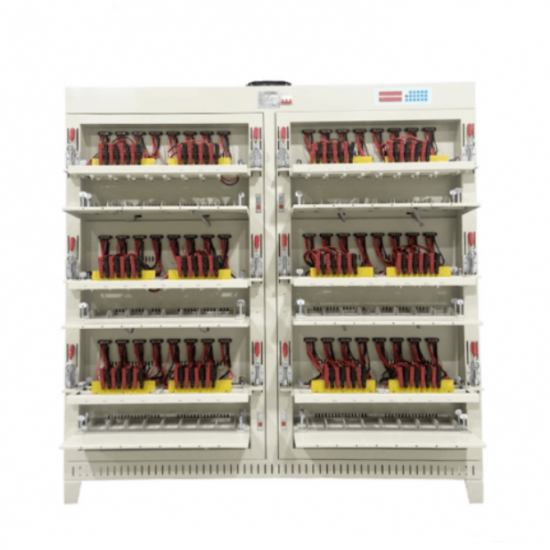

2. 장비의 구조 및 외관
본 장비의 구조는 주로 다음과 같은 부분으로 구성되어 있습니다.
1) 1개의 CPU 보드, 전체 캐비닛이 균일하게 전송하고 제어합니다.
2) 4채널 정전류판 32개가 4개의 도어에 고르게 배치되어 있습니다.
8개의 정전류  보드에 각각 3개의 양방향 인버터 전원 공급 장치가 있습니다.
4) 키보드 보드 2개, 전면 및 후면 양면 작동.

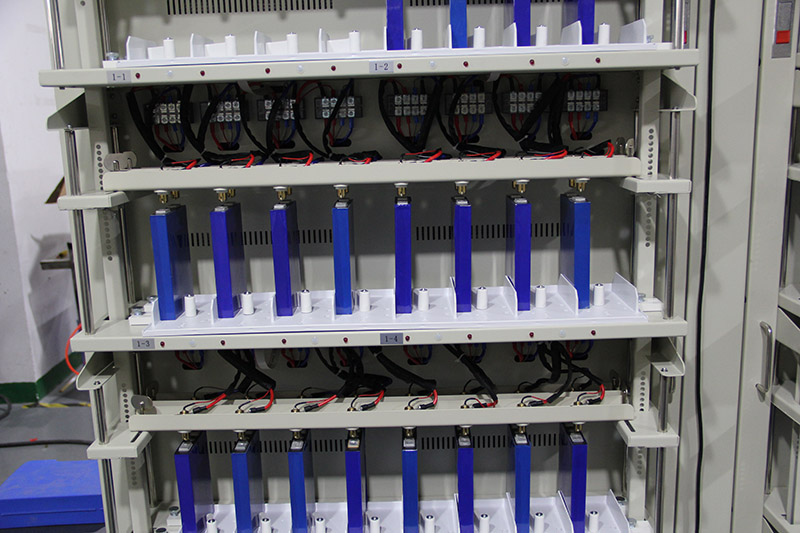

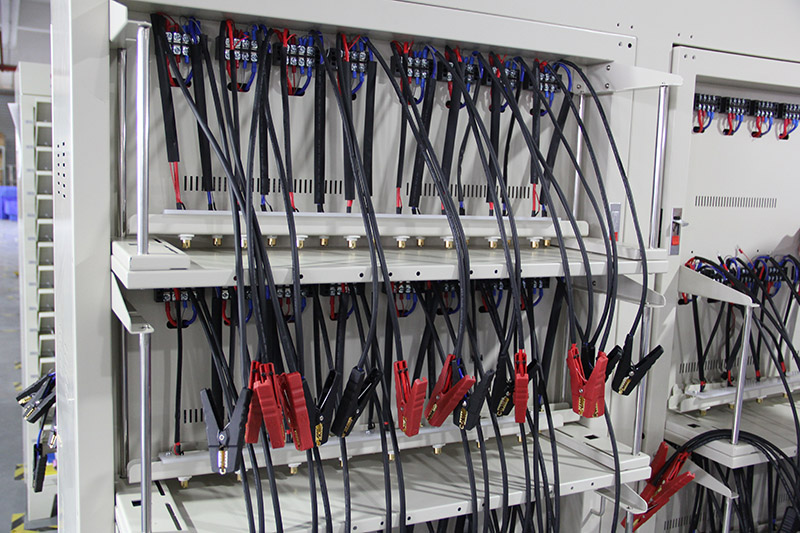

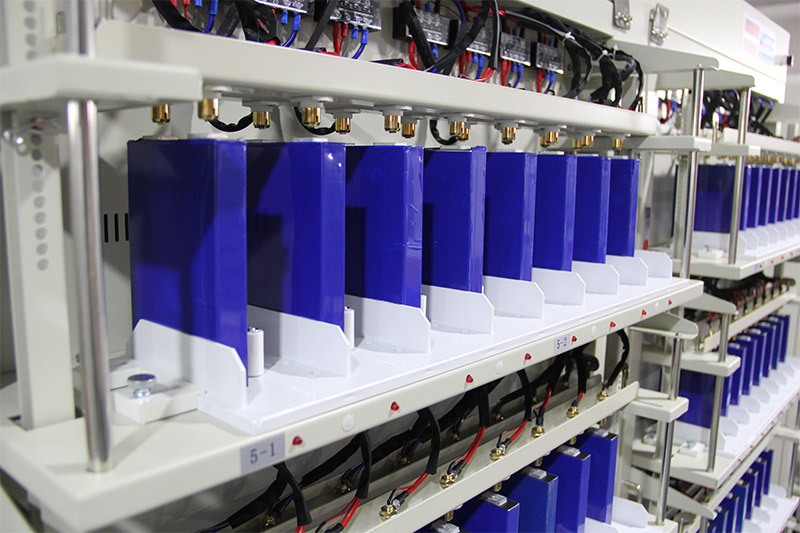

5) 팔레트는 총 16개이며, 팔레트의 깊이는 22cm이고, 단열을 위해 에폭시 보드가 부착되어 있으며, 각 팔레트에는 채널이 8개 있으며, 하향 압력 클램프가 있습니다.

3. 시스템 구조 및 작동 원리
시스템 구성
1)리튬 배터리 팩 장비(1~10개).
2) USB 인터페이스가 있는 컴퓨터(본인이 준비)
USB-485 인터페이스 변환기 및 통신 라인.

TMAX 제품 소프트웨어 세트.

4. 작동 원리
장비는 컴퓨터에 연결 및 제어되며, 명령을 전송하고 데이터를 수집하는 등의 기능을 수행합니다. 키보드는 장비를 수동으로 조작하고 매개변수와 상태를 표시합니다. 정전류 보드는 CPU에 의해 제어되며 정전류 및 정전압 기능을 갖추고 있습니다. 배터리가 충전되면 양방향 전원 공급 장치가 AC 전원을 12V 직류로 변환하여 정전류 보드를 통해 배터리 충전 제어 및 감지를 실현합니다. 배터리가 방전되면 충전과 반대로 정전류 보드를 통해 배터리 전압을 12V로 높인 후, 직류를 양방향 전원 공급 장치를 통해 교류로 변환합니다. 공장의 AC 배전망으로 연결하여 배터리 방전 전기 에너지의 에너지 피드백을 실현합니다.

상당한 전력 절감 효과: 실제 측정 결과, 충전 중 기기의 전력 소비량은 기존 기기 대비 40% 이상 감소했습니다. 종합 전력 절감률은 60% 이상이며, 전력 소비량도 60% 이상으로 배터리 제조업체의 비용 절감에 크게 기여합니다.
