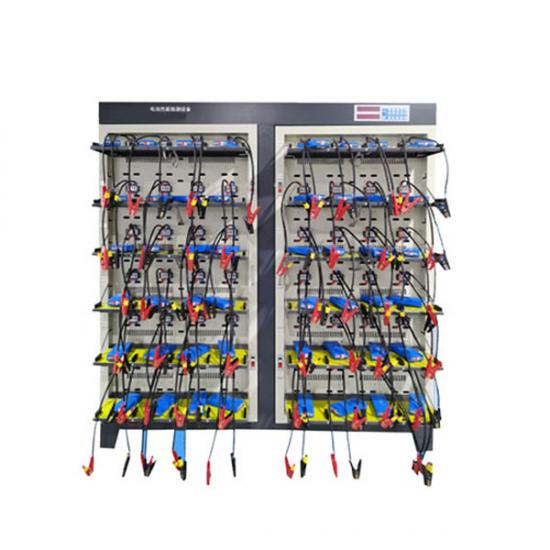

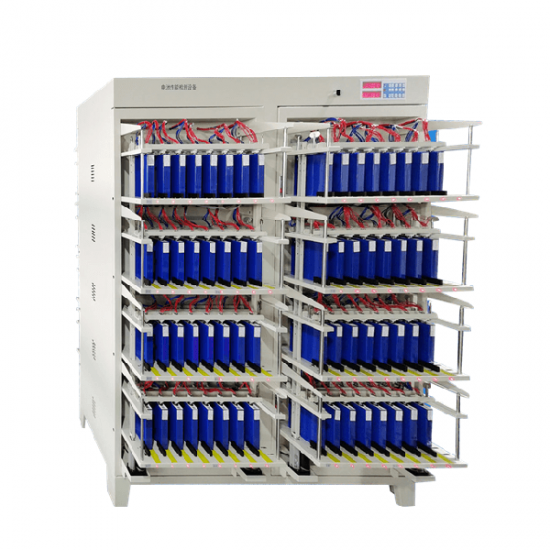

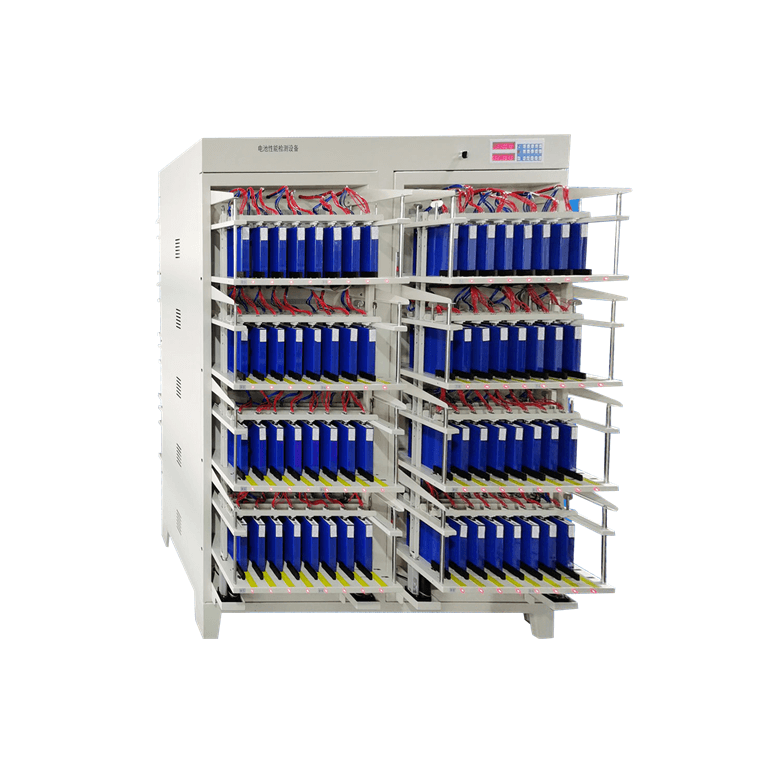

5V 10A 192채널 용량 테스트기 프리즘 셀용 배터리 등급 측정기

1.  장비의 기본 구성

이 장비는 주로 컴퓨터, 통신 인터페이스, 배터리 감지 캐비닛으로 구성됩니다. 배터리 감지 캐비닛은 고정 장치와 고정 장치를 배치하는 보드, 정전류 및 정전압 전원, 저장 제어 회로, 샘플링 회로, 단일 칩 마이크로컴퓨터, 그리고 제어 패널로 구성됩니다.

1.  장비의 주요 성능

1. 각 장치는 전압 범위를 충족하는 192개 배터리에 대해 정전류, 정전압 충전 및 정전류 방전 시험을 수행할 수 있습니다.

2. 특허받은 정전류 정전압 전원 공급 장치는 정전류에서 정전압으로 전환할 때 영향을 미치지 않아 특히 리튬 이온 배터리 충전 요구 사항에 적합합니다.

3. AVR 단일 칩 컴퓨터는 장비의 제어 센터로 사용되며, 주변 샘플링 회로는 작업을 제어하는 데 사용됩니다. 컴퓨터가 작업에 연결되면 모든 채널의 전체 충전 방전 곡선을 저장할 수 있으며, 제어판을 조작하여 정전류 및 정전압 충전, 정전류 방전 시험 및 시간 정렬을 완료할 수 있습니다.

4. 각 배터리는 자체의 일정한 전류와 전압원을 가지고 있으며, 자체 회로는 서로 영향을 미치지 않습니다.

5. 각 배터리의 전압을 실시간으로 감지합니다. 충전 시에는 정전류로 먼저 충전합니다. 배터리 전압이 설정값에 도달하면 정전압 충전으로 원활하게 전환됩니다. 설정된 시간 또는 전류 종료 조건이 충족되면 충전이 완료됩니다. 정전류 방전 시에는 배터리 전압이 설정값보다 낮아지면 방전이 종료되고 해당 배터리 표시등이 켜집니다.

6. 전원 차단 보호 기능이 있어 원래 작업 흐름을 받은 후에도 계속 실행할 수 있습니다.

7. 전원관은 50 N 06으로, 리튬 철 인산 배터리와 같이 방전 전압이 낮은 배터리에 적합합니다.

8. 상위 컴퓨터는 32개의 작업 단계 매개변수와 256개의 사이클을 설정할 수 있으며, 각 상위 컴퓨터는 1~10세트의 단일 칩 마이크로컴퓨터 시스템과 연결될 수 있습니다(5세트 이하 권장).

9. 소프트웨어 기능 지원.

1) 그래픽 조작 인터페이스는 각 배터리의 전압, 전류, 시간, 용량 등의 데이터를 표시하고, 해당 작업 상태와 이상 상황은 다양한 색상으로 표시됩니다.

2) 모든 섹션의 배터리 용량 표시(최대 100개 세그먼트)

3) 전압, 전류, 시간의 변화 조건에 따라 데이터 포인트를 기록하여 완전한 충전 및 방전 곡선 데이터를 형성할 수 있으며, 곡선 데이터 포인트의 시간 간격은 4초 이내입니다.

4) 배터리 분류 기능은 다양한 조건(용량, 시간, 개방 회로 전압, 방전 플랫폼 등)에서 수행됩니다.

5) 충전율, 전압 평균, 방전 효율 등의 데이터를 계산합니다.

6) 운영자 설정 및 운영 권한;

7) 충전, 방전 곡선과 사이클 다이어그램을 표시할 수 있습니다.





2.  주요 기술 매개변수

채널	192
정전류 범위	0.1~10000mA , 분해능  10mA
전류 정확도 측정	± （0.1%RD+0.1%FS ）
샘플링 검사 간격	≤2  초 / 사이클
전압 측정 범위	0~5V , 분해능  1mV
전압 측정 정확도	± （0.1%RD+0.1%FS ）
테스트된 배터리의 전압 범위	2~4.5V
정전압 설정 범위	3 ~4.5V
일정 압력 설정의 정확도	± （0.1%RD+0.1%FS ）
시간 범위	0~30000  분 / 단계 , 정확도 : ±0.1%
배터리 높이 지원	20~150mm , 무단계 조절
경기 일정	트레이 + 폴리머, 트레이 + 악어 클립, 실린더 4선 방식
크기	1430mm ( 폭 ) ×600mm ( 길이 ) ×1840mm ( 높이 )
작동 전원 공급 장치	3상 4선식 시스템, AC380V ± 10%, 50Hz
최대 부하 전력 소비	≤14KW



3.  시스템의 주요 구성 요구 사항(고객 제공)

1. 컴퓨터 시스템 최소 구성: 셀러론 듀얼 코어 CPU, 2G 메모리, 500GB 하드 디스크 공간, EGA/VGA 컬러 디스플레이, CD-ROM 1개, 마우스 1개, Microsoft Windows XP 이상 운영 체제, RS232 직렬 통신 포트 1개. 컴퓨터 시스템 수는 실제 필요에 따라 결정됩니다.

2. 사용자는 정전 시 컴퓨터나 데이터가 손상되는 것을 방지하기 위해 각 컴퓨터에 UPS 전원 공급 장치를 장착하는 것이 좋습니다.

3. 장비 시동 시 순간 전류가 큽니다. 사용자가 장비의 입력 전원 스위치를 구성할 때, 스위치 트립 현상을 방지하기 위해 전원 스위치의 동작 전류가 장비의 시동 전류보다 낮지 않도록 고려해야 합니다.



4.  일반 장비 구성 및 표준

1. 캐비닛 외관: 실버, 캐비닛 색상: 실버.

2. 중국어 사용 설명서와 소프트웨어 USB 디스크가 첨부되어 있습니다.

3. 장비에 부착된 액세서리
