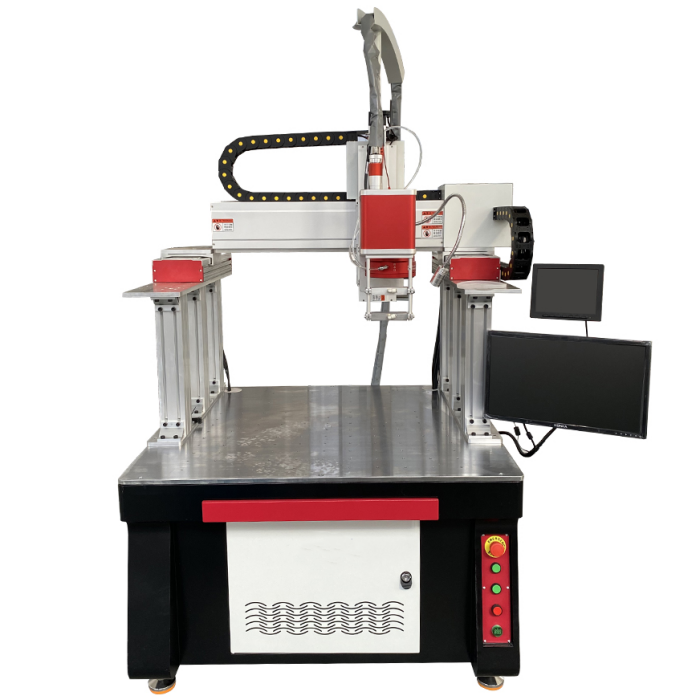

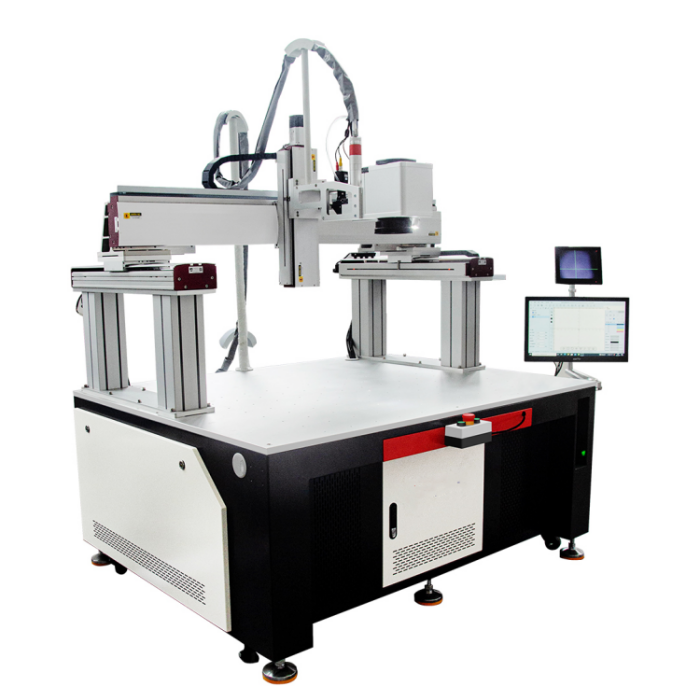

프리즈매틱 셀 용접용 3000W 파이버 레이저 검류계 용접기

1. 서론:

신에너지 리튬 배터리 레이저 용접에 적합합니다. 빠른 용접 속도, 정밀한 용접 위치, 그리고 0.05mm의 높은 반복 정밀도를 자랑합니다.

서보 모터, 대구경 검류계, 안정적인 레이저 성능 갠트리 툴링이 장착되어 있습니다.

용접 속도가 빠르고 열영향부가 작아 공작물의 정밀도를 효과적으로 향상시킬 수 있습니다. 용접 이음매는 매끄럽고 불순물이 없으며, 균일하고 치밀하며, 수작업 연마가 필요하지 않습니다.

집중된 광점의 고정밀 위치를 정밀하게 제어할 수 있습니다. 용접 효율을 높이고, 작업 시간을 단축하며, 생산 비용을 절감할 수 있습니다.

Ⅱ. 장비 특징:

서보 모터, 대면적 검류계, 안정적인 레이저 성능, 빠른 용접 속도와 작은 열영향부를 갖춘 갠트리형 고정구를 탑재하여 공작물의 정확도를 효과적으로 향상시킵니다. 용접 이음매는 매끄럽고 불순물이 없으며, 균일하고 조밀하며, 수동 연마가 필요 없습니다. 고정밀 위치 결정을 위한 초점 광점을 정밀하게 제어하여 용접 효율을 높이고 작업 시간을 단축하며 생산 비용을 절감합니다.

 3. 광섬유 시리즈 용접기 구성:

모델	티맥스 -HY- C 3000W	상표
레이저 시스템	연속 레이저 –C 30 00W	티맥스
전달 메커니즘	1  x 10미터 광섬유 케이블	티맥스
용접 헤드	광섬유 검류계 용접 헤드	티맥스
제어 모드	산업용 컴퓨터, 특수 검류계 용접 소프트웨어	티맥스
위치 모드	반도체 적색광, CCD 모니터링 및 위치 결정	티맥스
스포츠 메커니즘	갠트리 X/Y/Z(좌우, 전후, 상하) 축 모터 가이드 레일 （ 800mm*600mm*400mm）	티맥스
가스 실드	동기식 아르곤 또는 질소 보호	티맥스
냉장 시스템	통합형 항온기 내부 순환 냉각수	빙웨
내각	본체 : 1580*900* 1600mm 물 탱크 : 530*450*700mm	티맥스

4. 기술적 매개 변수 :

모델	티맥스 -HY-C 3 0 00W
최대 레이저 출력	300 0W
출력 중심 파장	1070±10
용접 방법	연속, 점용접
레이저 용접 이음매	0.2~5mm
최대 용접 깊이	5mm ( 스테인리스 스틸 )
섬유 길이	10분
호스트 크기	1.58 *0.9 * 1.6m
작동 전압	38 0V/32A
작동 온도	0 - 4 5℃
무게	360kg

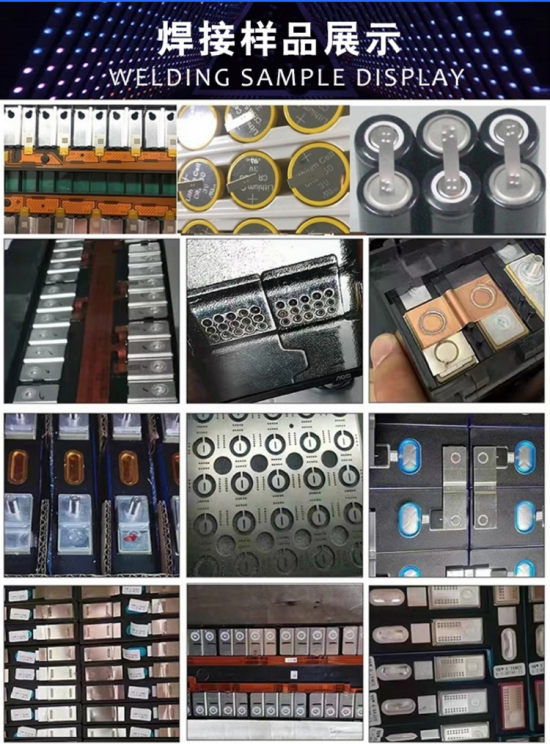

샘플 디스플레이:
