상표 :
TMAX품목 번호:
TMAX-HY-L200-P결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

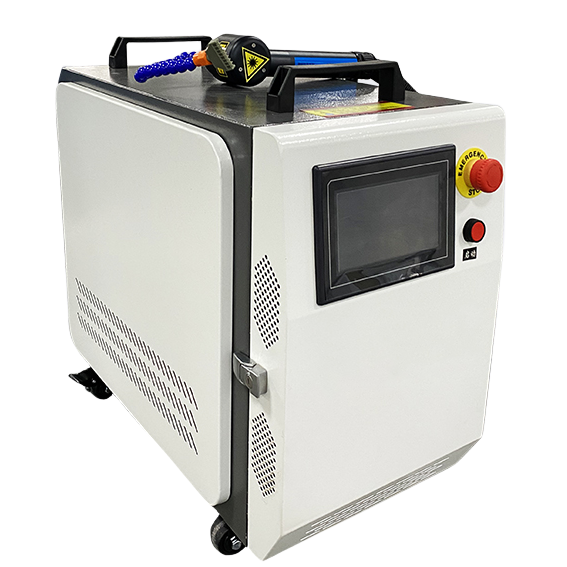

5일프리즘 배터리 셀 세척을 위한 200W 펄스 레이저 세척기
1. 레이저 세척 의 원리
레이저 세척 기술은 고출력 밀도의 레이저 빔을 사용하여 작업물 표면에 조사하여 표면의 먼지, 녹, 또는 코팅을 즉시 증발시키거나 벗겨내 깨끗하고 정제된 공정을 구현하는 기술을 말합니다. 이 세척 장비는 차세대 표면 처리를 위한 첨단 제품으로, 설치, 작동 및 자동화가 용이합니다. 작동이 간편하며, 화학 시약, 매체, 먼지, 물 없이 전원을 켜기만 하면 세척이 가능합니다. 물체 표면의 수지, 페인트, 기름 얼룩, 먼지, 녹, 코팅, 산화막 등을 제거할 수 있습니다.
Ⅱ . 레이저 세척의 장점
1. 부품의 기판을 손상시키지 않고 비접촉 세척이 가능합니다.
2. 레이저 세척 헤드는 가볍고 장시간 손으로 조작이 가능합니다.
2. 정확한 세척은 정밀한 위치와 크기로 선택적인 세척이 가능합니다.
3. 화학 세척액이나 소모품이 필요 없으며 안전하고 환경 친화적입니다.
4. 작동이 간편하고, 전원을 켤 수 있으며, 손으로 또는 로봇팔과 함께 청소를 자동화할 수 있습니다.
5. 적색광 보조 초점 조절, 다양한 시야 거울에 따라 초점 위치 조절 가능
6. 세척 효율이 높고 시간이 절약됩니다.
7. 레이저 세척 시스템은 안정적이며 유지관리가 거의 필요하지 않습니다.
Ⅲ . 레이저 세척의 장점
청소 비교 | 화학 세척 | 기계적 연마 | 드라이 아이스 세척 | 초음파 세척 | 레이저 세척 |
세척 방법 | 화학 세척제 세척 | 기계식/사포 접촉형 | 건조 얼음, 비접촉 | 세정제, 접촉형 | 레이저, 비접촉 |
공작물의 외관 | 손상됨 | 손상됨 | 손상 없음 | 손상 없음 | 손상 없음 |
C 학습 효율성 | 낮은 | 낮은 | 가운데 | 가운데 | 높은 |
C 리닝 효과 | 일반, 불균일 | 일반, 불균일 | 우수, 고르지 않음 | 작은 범위로 훌륭함 | 우수하고 청결도가 높습니다 |
세척 정확도 | 제어 불가능, 정확도 낮음 | 제어 불가능, 정확도 낮음 | 제어 불가능, 정확도 낮음 | 청소 범위를 지정할 수 없습니다. | 정확하고 제어 가능하며 정밀도가 높습니다. |
청소 소모품 | 화학 세척제 | 사포/연삭 휠/오일 스톤 | 드라이아이스 | 특수 세척 용액 | 전원 공급만 필요합니다 |
안전 및 환경 보호 | 심각한 화학 오염 | 환경 오염 | 오염 없음 | 오염 없음 | 오염 없음 |
기술 노동 | 높은 기술적 요구 사항, 보호 필요 | 강도가 높아 보호가 필요함 | 간단, 핸드헬드 또는 자동화 | 간단하지만 소모품을 수동으로 추가해야 합니다. | 간단한, 핸드헬드 또는 통합 자동화 |
비용 투자 | 초기 투자 비용이 낮고 후반에는 소모품 비용이 매우 높습니다. | 후기 단계에서는 소모품에 대한 초기 투자 비용이 높고 인건비가 높습니다. | 초기 투자 비용이 중간 수준이고, 이후 소모품 비용이 높습니다. | 초기 투자 비용이 낮고, 이후 소모품 비용이 적당합니다. | 초기 투자 비용이 높고, 후반 단계에서 소모품이 필요 없으며, 유지 관리 비용이 매우 낮습니다. |

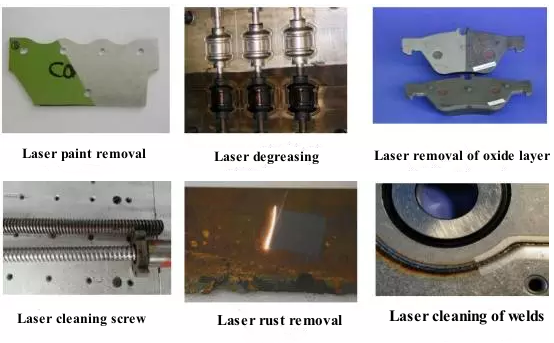

4. 레이저 세척 의 산업 응용
1. 항공우주 산업: 알루미늄 합금의 용접 전후 레이저 세척; 티타늄 합금의 용접 전후 레이저 세척; 항공기 레이더 층 수리를 위한 레이저 세척.
2. 선박제조업 : 선박제조 용접전후 레이저세척; 도장전 표면 레이저세척; 선박정비 및 배양
3. 철도교통산업: 스테인리스강 열차 제조, 레이저 세척; 알루미늄 합금 열차 제조를 위한 레이저 세척; 철도교통장비 유지보수 및 육성, 레이저 세척
4. 자동차 제조 산업: 용접 전 아연 도금판 레이저 세척; 용접 전후 알루미늄 합금 레이저 세척
5. 철강 제조 산업: 강철 표면의 레이저 녹 제거; 냉간 압연 강판 표면의 레이저 녹 제거.
Ⅴ 、구성
구성 및 모델 | 티맥스-HY-L200-P | 주목 |
파이버 레이저 시스템 | 펄스 레이저 200W(나노초) | 티맥스 |
원자 램프 | 핸드헬드 헤어클리닝 | 티맥스 |
레이저 헤드 스캐닝 시스템 | 고속 모터 및 드라이브 | 티맥스 |
제어 카드 및 소프트웨어 | 레이저 세척 제어 카드
| 티맥스 |
무선 컨트롤러 | 원격 무선 컨트롤러 | 티맥스 |
제어판 | H 앤헬드 | 티맥스 |
트랜스포머 | 110V에서 220V까지의 전압
|
Ⅵ 、주요 기술 매개변수
모델 | 티맥스-HY-L200-P |
파장 | 1064nm |
최대 레이저 출력 전력 | > 200 |
주파수 조정 범위 | 1 - 4000kHz |
최대 펄스 에너지 | 5MJ |
펄스 폭 | 2 - 500 NS |
빔 직경 | 4.0±0.5 ，7.5±0.5 （맞춤형 ） MM |
공급 전압 | 48V |
설정 가능한 작업 범위 | 100mm |
무게 | 48kg |
기계 크기 | 1080 * 90 0 * 1480mm |
전체 기계의 전력 소비량 | 1000와트 |
Ⅶ 、 세부적인 기술 요구 사항:
모델 | 티맥스-HY-L200-P |
레이저 클래스 | 4학년 |
출력 전력 | 200±3W |
파장 | 1064±3nm |
레이저 모드 품질 ( M2 ) | < 1.3 |
레이저 출력 안정성 | ±5 ( 최대 ) |
레이저 단일 펄스 에너지 | 5mj(최대) |
레이저 출력 조정 범위 | 1 ～ 100 |
레이저 주파수 조정 범위 | 1 ～4000kHz |
펄스 폭 조정 범위 | 1 ～500ns |
냉각 방식 | 강제 공기 냉각 |
냉각 방식 | 나선형(10단계 조절 가능) |
단일 세척 크기 | 1~150mm 길이 조절 가능 |
매개변수 조정 방법 | 듀얼 터치스크린 제어 시스템 |
터치 시스템 크기 | 7인치+4인치 |
섬유 길이 | 5미터 표준 구성 |
입력 전원 공급 장치 | AC220V±10 , 50/60Hz |
전체 전력 소비량 | 800와트 |
장비 구조 | 작업대 |
작업 환경 | 0~40℃ , ≤70 RH |
