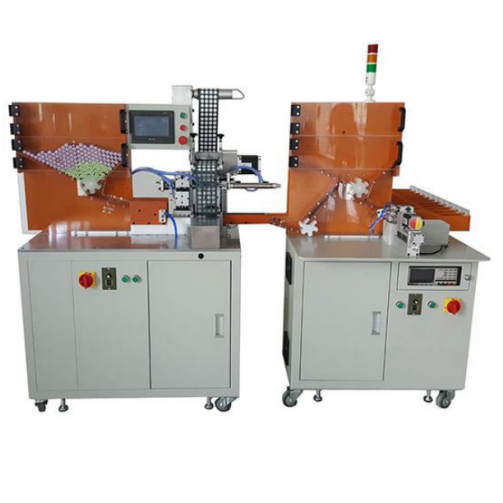

18650 26650 32650 21700 원통형 배터리 분류 및 배터리 절연지 부착 2 in 1 기계
소개
분류 및 배터리 절연지 부착기는 원통형 배터리의 접착 후 내부 저항, 전압 등의 매개변수를 검사하는 데 적합한 테스트 및 분류 장비입니다. 고정밀 내부 저항 및 전압 자동 검사 시스템을 갖추고 있습니다. 컴퓨터 소프트웨어에 설정된 내부 저항에 따라, 장비는 전압 값에 따라 배터리를 지정된 위치로 정확하게 이송합니다. 또한, 5/9/11/13/22 채널의 배터리 분류기를 옵션으로 장착하여 분류를 구현할 수 있습니다. 이 장비의 전체 설계 효율은 시간당 약 4,500개의 전기 코어를 처리할 수 있으며, 구조 설계가 간단하고 관대하며 성능이 안정적입니다.
기술적 프로세스 :
배터리 상자 전체 채우기 → 모터 회전 → 실린더가 배터리를 밀어냄 → 벨트 운반 배터리 → 배터리 발사 → 배터리가 컨베이어 벨트에 들어감 → 실린더가 해제됨 → 리드 스크류가 실린더 배터리 팀을 구동 → 배터리가 배터리를 이동시키기 위한 4개의 리드 스크류로 가득 찼음 → 실린더 압력 하에서 → 배터리를 고지대 보리 종이 위치로 이동 → 실린더를 배터리에 2차 위치 지정 → 스테퍼 모터에 보리 종이 붙이기 → 폐기물 회수 → 완성된 배터리를 배출 슈트로 → 실린더가 배터리를 분류 벨트로 밀어냄 → 배터리 발사 → 배터리 테스트 → 배터리가 가득 찬 후 조작기 가 배터리를 잡음 → 배터리 분류 → 수동 포장
기계 구조
컴팩트한 구조 설계, 아름다운 외관 및 작은 공간 차지 ;
장비의 수동 포장 및 적재 ;
이 장비는 고품질의 두꺼운 냉간 압연판과 알루미늄 프로파일 프레임을 채택합니다 .
장비에는 보편적으로 이동 가능한 캐스터가 장착되어 있어 장비를 쉽게 옮기고 다룰 수 있습니다 .
사양
생산력 | 4500개/시간 |
전원 공급 장치 | AC220V, 50Hz, 1.5KW |
S 소스 로 G를 입력하세요 | 0.4-0.8Mpa |
애플리케이션 | 원통형 셀 |
스티커 소재 | 보리 종이 또는 PVC |
스티커 소재 크기 | 보리 종이 최대 OD: 350mm; 스크롤 내경 : 72mm -75mm 두께: 0.1mm-0.3mm |

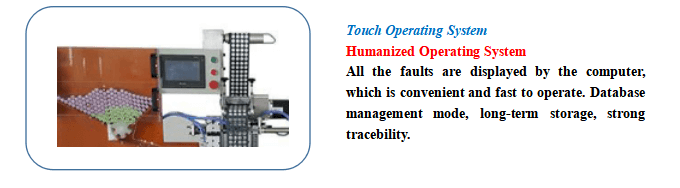

제어 기기 | 7.5 피트 접촉 스크린, PLC 프로그래밍 기계 및 스텝 모터 |
기능 스타일 | 공압식 S 스텝 모터 |

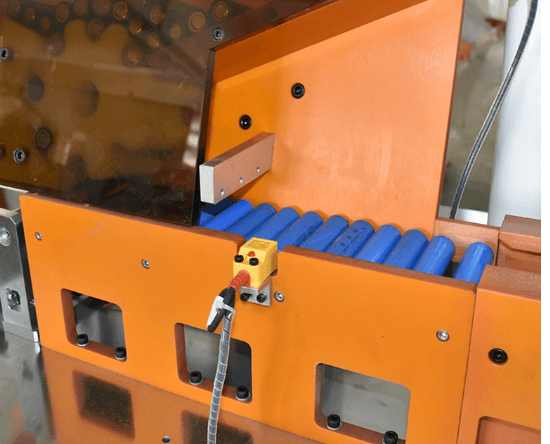

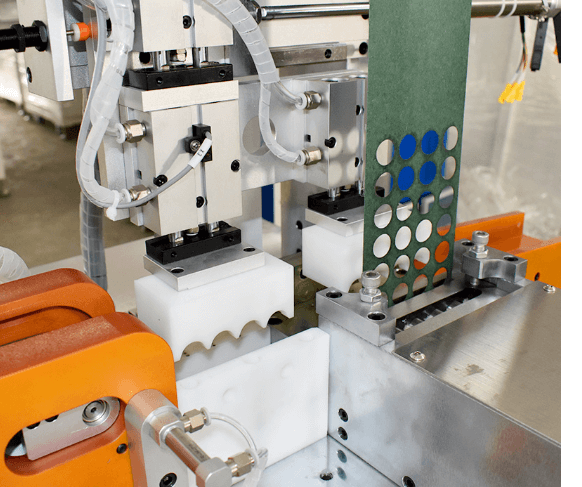

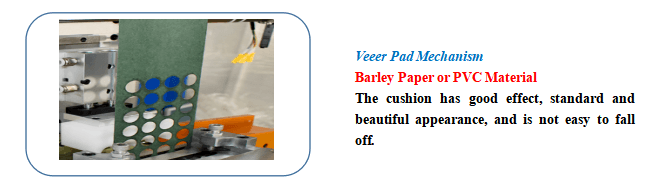

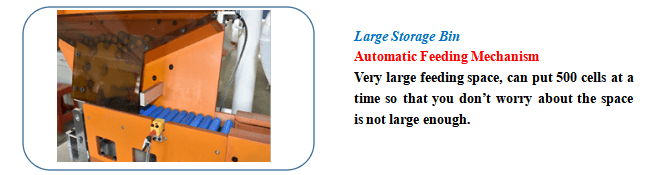

세부 이미지
