상표 :
TMAX품목 번호:
TMAX-TG8000-120V30A결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

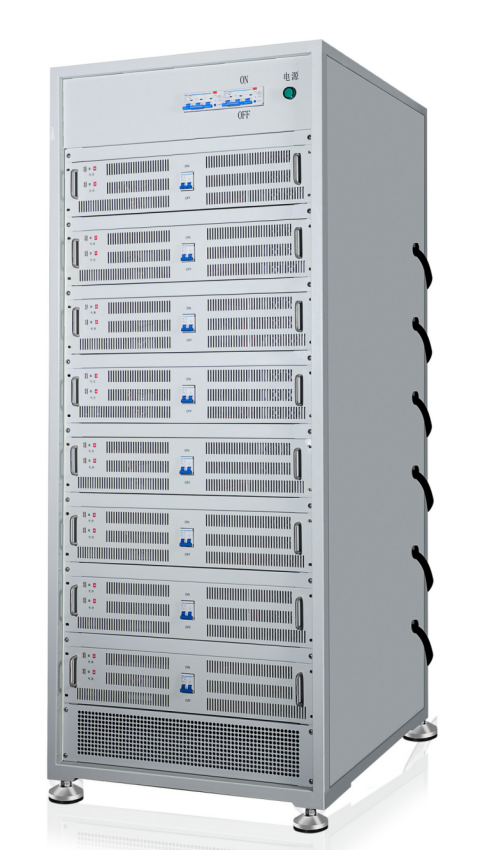

120V 30A 재생형 노화기 배터리 팩
충전 및 방전 시험기

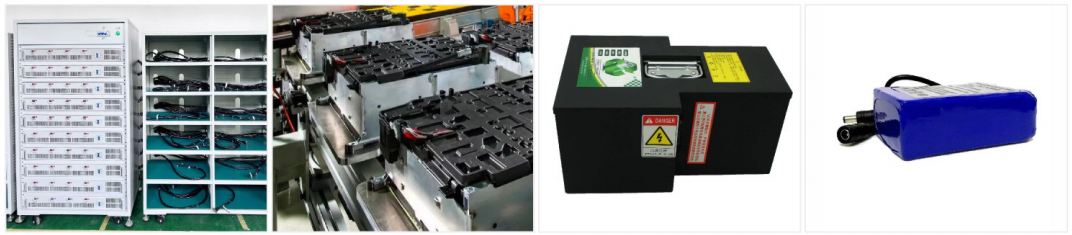

1. 응용 프로그램 :
배터리 생산 기업의 배터리 모듈 생산 검사 ;
EV/HEV 전원 배터리 시스템의 고전류 충전 및 방전 감지 ;
실제 도로 상황에서 배터리 시뮬레이션 테스트를 수행합니다 .
배터리 공장 및 충전소의 배터리 모듈에 대한 일일 유지관리 ;
연구기관에서는 배터리 모듈에 대한 고전류 충전 및 방전 감지, 배터리 성능 테스트를 실시합니다.
II. 시스템 기능 설명 :
TG8000 시리즈 전기 에너지 피드백 배터리 충방전 노화 시스템은 충전 에너지 피드백 전원 공급 시스템의 시험 시스템으로, AC DC 변환을 통해 그리드의 전기 에너지를 배터리 모듈로 충전할 수 있으며, 배터리 모듈에서 방출된 전기를 그리드 연결 인버터 형태로 그리드로 피드백하여 이 부분의 전기 에너지를 재활용할 수 있습니다. 이 장비는 컴퓨터 백그라운드 소프트웨어로 제어되는 양방향 배터리 충방전 전원 공급 처리 시스템입니다.
III. 적용 가능 장비 범위:
1) 배터리 제조업체의 배터리 모듈 생산 검사;
2) EV/HEV 전원 배터리 시스템 고전류 충전 및 방전 감지;
3) 실제 도로 조건에서 배터리 시뮬레이션 테스트를 수행합니다.
4) 연구소에서는 배터리 모듈에 대한 대전류 충방전 시험, 배터리 성능 시험 등을 실시합니다.
5) 배터리 공장 및 충전소의 배터리 모듈 일일 유지 관리;
IV. 기술적 매개변수 :
지표 항목 | 표시기 매개변수 | |
장비 모델 | TG8000-120V30A | |
단일 머신 채널 수 | AC 380V ±15% / 50Hz±2Hz | |
최대 출력 전력 | 18KW | |
충전 방전 역률 | >0.99 (전부하) | |
충전 및 방전 전류의 전고조파 왜곡률 | <5% (전부하) | |
전반적인 효율성 | 최대 85% | |
샘플링 해상도 | 광고 ：24비트 | |
입력 임피던스 | ≥1MΩ | |
전압 | 출력 전압 범위 | 충전: 5V~120V, 방전: 5V~120V 연속 조정 가능 |
정확성 | ±0.1%FS | |
샘플링 시간(S) | <1 초 | |
안정 | ±0.1%FS | |
현재의 | 출력 전류 범위 | 충전 및 방전: 100mA~30A 연속 조절 가능 |
정확성 | ±0.1%FS | |
샘플링 시간(S) | <1 초 | |
안정 | ±0.1%FS | |
힘 | 정확성 | ±0.1%FS |
시간 | 단계 시간 범위 | ≤ (365 * 24) 시간/단계 시간 형식은 00:00:00 ( H , 분, S ) 을 지원합니다. |
충전 및 방전 전류의 상승 시간 (5%~95%) | ≤20ms | |
충전 방전 전환 시간 | ≤40ms | |
데이터 기록 | 데이터 기록 조건 | 시간 프레임 Δ t: (10ms-60000초) |
전압 Δ U ：（7.4V ~ 120V ） | ||
전류 Δ I ：（0.1 ~ 30A ） | ||
녹음 주파수 | 50Hz | |
요금 | 충전 모드 | 정전류 충전, 정전압 충전, 정전류 정전압 충전 |
차단 조건 | 전압, 전류, 상대시간, 용량, 단위전압, 단위온도 | |
해고하다 | 방전 모드 | 정전류 방전 |
| 차단 조건 | 전압, 전류, 상대시간, 용량, 단위전압, 단위온도 |
고리 | 사이클 테스트 범위 | 1~65535 회 |
| 사이클당 작업 단계 수 | 254 단계 |
| 루프 중첩 | 중첩 루프 기능을 통해 최대 3개 레이어의 중첩을 지원합니다. |
보호 | 보안 보호(글로벌 보호) | 정전 시 데이터 보호 |
| 안전 보호 조건을 설정할 수 있으며 설정 매개변수에는 전압 상한, 전압 하한, 전류 상한, 전류 하한, 에너지, 단량체 전압, 단량체 온도가 포함됩니다. | |
장비 보호 기능 | 변압기 과열 보호, 출력 단락 보호, 전원 모듈 과열 보호, 장비 과전압 보호, 장비 과전류 보호, 장비 배터리 역접속 보호, 비상 정지. | |
장비 배기 모드 | 전방 공기와 후방 공기 | |
장비에 비상 정지 기능이 있는지 | 예 | |
격리 모드 | 고주파 분리 | |
냉각 모드 | 강제 공기 냉각 | |
채널 특성 | 정전류원과 정전압원은 독립적인 이중 폐쇄 루프 구조를 채택합니다. | |
채널 제어 모드 | 독립 통제 | |
전압 및 전류 검출 샘플링 | 4선 연결 | |
무게 | 800kg 미만 | |
보호 정도 | IP20 | |
소음 | <75dB | |
데이터베이스 | MySQL 데이터베이스는 테스트 데이터의 중앙 관리에 사용되며, 테스트 데이터는 클라이언트의 백그라운드 서버에 업로드될 수 있습니다. | |
상위 컴퓨터의 통신 모드 | TCP/IP 프로토콜 기반 | |
데이터 출력 모드 | 엑셀, TXT, 차트 | |
작동 온도 | -10℃~40℃ | |
