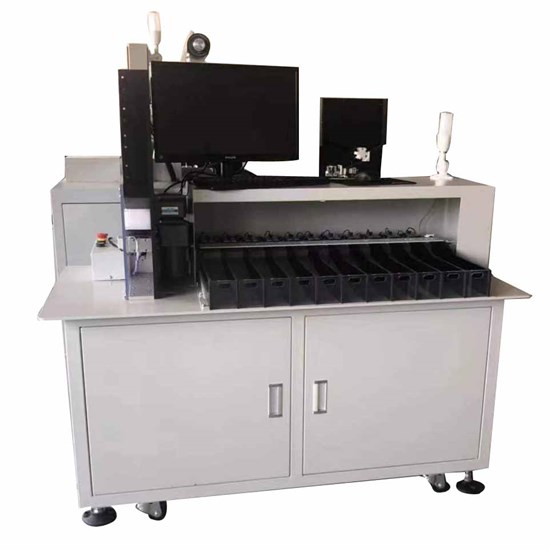

데이터 기록 기능이 있는 11채널 자동 배터리 분류기

특징
1.  장비 구조가 컴팩트하고 합리적이며 외관이 아름답고 부피가 작습니다.
2.  장비 조작이 간단하여 작업자가 쉽게 배울 수 있습니다.
3.  장비는 PLC와 PC로 제어됩니다. PLC는 배터리 공급, 배터리 취급 및 분류를 담당합니다. PC는 배터리 시험 데이터 수집, 전압 내부 저항 정격, 높은 작업 효율, 인력 절감, 우수한 제품 성능을 담당합니다.
4.  장비 재료는 고품질의 두꺼운 냉간 압연 판금과 알루미늄 프레임으로 만들어집니다.

5.  본 기기는 범용 이동 캐스터를 장착하여 이동 시에도 쉽게 이동할 수 있습니다.

기술 프로세스

배터리 저항과 전압은 상위 컴퓨터의 배터리 테스트 소프트웨어에 의해 설정되며, 다음 기능은 PLC에 의해 자동으로 완료됩니다.

배터리 수동 충전→파동 휠 회전 공급→배터리 운반 벨트→배터리 배출 실린더 잭킹→테스트 실린더 폐쇄(테스트 장비 데이터 업로드, 소프트웨어 분류)→기계식 그리퍼 배터리 분류 .

장비 에는 음향 광학 경보 기능이 장착되어 있어 완전 자동 정지를 위한 경보를 설정할 수 있습니다. 재료 만재 경보, 고장 경보 등이 있으며, 고객의 실제 요구 사항에 따라 작동 매개변수를 설정할 수 있습니다.

S 정렬 의 구조

1) 장비는 구조가 컴팩트하고 합리적이며, 외관이 아름답고 차지하는 공간이 작습니다.

2) 장비 조작이 간편하고 전문적인 교육이 필요하지 않아 작업자가 쉽게 익힐 수 있습니다.

3) 장비는 PLC + PC로 제어됩니다. PLC는 배터리 공급, 운반 및 회수를 담당합니다. PC는 배터리 시험 장비의 데이터 수집, 내전압 분류, 간편한 조작, 고효율, 노동력 절감 및 우수한 제품 성능을 담당합니다.

4) 이 장비는 고품질의 두꺼운 냉간 압연판과 알루미늄 프로파일 프레임으로 제작되었습니다.

5) 장비에는 이동 시 쉽게 움직일 수 있는 범용 이동 캐스터가 장착되어 있습니다.



명세서

모델	티맥스-FN-011
전원 공급 장치	AC220V ± 10% 50Hz
전압	900와트
매개변수 정렬	개방 회로 전압 및 AC 내부 저항
압축 공기 압력	0.5 ~ 1.0Mpa
정렬 속도	≥80PPM
생산력	5000개/시간
차원	1320x880x1450mm
적응 배터리	원통형 배터리 (18650, 32650, 18500, 26650, 14500, 21700 등)
수신 채널	11개 채널
내부 저항 테스터	HIOKI3561 또는 HK3561
	히오키3561: 개방 회로 전압 정확도: ± 0.01% rdg; 내부 임피던스 정확도: ± 0.1% rdg;   HK3560: 개방 회로 전압 정확도:  ±0.1% RDG 내부 임피던스 정확도: ±0.5% RDG
총 중량	300kg
제어 구성 요소	7.5인치 터치스크린, 3축 PLC 프로그래머
모션 장치	폐쇄 루프 스테퍼 모터는 코어의 표면이 손상되는 것을 방지하기 위해 코어를 이동, 정확한 위치 지정 및 동기 벨트로 전달하는 데 사용됩니다.
급송	호퍼 공급 모드를 사용하면 한 번에 500개를 넣을 수 있습니다.
데이터 저장	테스트 데이터는 U 디스크에 저장될 수 있습니다.
스캔 코드 기능	맞춤 제작 가능
자동 온라인 인터페이스	자동 표면 쿠션 기계의 출구를 기계 호퍼에 연결하도록 맞춤 제작하여 전기 코어의 자동 연결을 실현하고 노동 비용을 절감할 수 있습니다.
다른	사용자 정의 가능한 스캐너 및 데이터베이스 데이터 도킹
	코어의 품질과 하중 지지 성능을 반영하는 선택적 분배 코어 동적 테스터
	맞춤형 자동 연결 자동 표면 매트리스 기계(전기 코어를 자동 표면 매트리스 기계에 붓고, 붙여진 표면 매트리스를 자동으로 자동 분류기로 흘러 분류하여 인력을 절감)
	현재 생산 효율성을 보여주기 위해 생산량을 자동으로 수집합니다.



장비 구성 목록

시험 장치	HIOKI3561 또는 HK3561
컴퓨터	산업용 컴퓨터
PLC	FX3U-80MT/ES-A 및 SC-09
서보 기구	파나소닉 A5 시리즈
센서	파나소닉과 오므론, 일본
가이드웨이	대만 상인
베어링	일본 NSK
실린더	아덱
실내 온도	- 30℃ ~ 70℃
공장	오염이 없고 강력한 전자파 간섭도 없습니다.
