(직경 800*950mm) 리튬이온 배터리 생산용 자동 롤링 프레스 기계

A. 장비 기능:

1.  이 장비 세트는 연속 극 코팅의 고속 정제 압착 공정에 적합한 표준 롤러 정렬기로 연결됩니다. 이 장비 세트는 주로 단일 스테이션 풀기부, 전후 장력 스트레칭부, 유압 롤러 정렬 호스트부, 온라인 두께 측정 시스템, 그리고 단일 스테이션 되감기부로 구성됩니다.

1) 이 기계는 입 모양의 일체 주조 45# 강철 프레임, 큰 슬라이더 구조, 큰 지지 용량, 작은 변형, 큰 롤링 힘 및 높은 롤링 속도를 가지고 있습니다.

2) 일정 압력 제한 간극 압연 방법을 사용하면 세로 블랭크와 연속 코팅이 있는 배터리 극 조각을 연속적으로 압연할 수 있습니다.

3) 롤러 표면 세척 메커니즘을 갖춘 스크레이퍼 장치;

4) 서보 모터 풀림 장치 포함;

5) 수동 테이프 수신 플랫폼 장착

6) 폴 슬라이스 트리밍 메커니즘 포함;

7) 장력 완충 메커니즘이 있음;

8) 극브러시로 먼지와 철분 제거 기능이 있습니다.

9) 전면 장력 스트레칭 및 후면 장력 스트레칭 장치;

10) 유압 시스템은 인간-컴퓨터 인터페이스 터치 스크린을 통해 오일 실린더의 리프트를 조절하여 롤의 리프트를 구동합니다.

11) 인간-기계 인터페이스를 통해 롤 실린더의 압력을 조절하고 변경하고, 일정한 압력을 제어하며, 인간-기계 인터페이스는 실제 압력을 표시합니다.

12) 롤의 상하 이동 값은 인간-기계 인터페이스 화면에 표시됩니다.

13) 롤 표면은 경질크롬 도금 처리되어 있으며, 연삭 후 크롬층의 두께는 ≥ 120um입니다.

14) 압연 속도 ≥ 50m/min;

15) 롤 제거 장치;

16) 레이저 온라인 두께 측정 기능;

B. 적용 가능한 재료 조건 ：

1 、입고 자재 사양 ( 단위 : mm)

명세서     재료	들어오는	코일 폭	두께	내경	최대 외경	최대 용량
양극	코일 소재	300 ～850	0.060 ～0.300	6 〞	Φ 800	800kg
음극	코일 소재	300 ～850	0.065 ～0.300	6 〞	Φ 800	800kg
양성 호일 영역	——	300 ～850	0.009 ～0.035	——	——	——
네거티브 포일 영역	——	300 ～850	0.006 ～0.035	——	——	——

1. 재료계: 양극: 인산철리튬계/3원계/망간산리튬계; 음극: 흑연계/탄소규소계;

2. 코팅 방식: 연속 단일 배너 코팅, 연속 다중 제브라 코팅, 단일 갭 코팅, 다중 갭 코팅 등;

3. 포일 사양: 구리 알루미늄 포일 / 탄소 코팅 구리 알루미늄 포일;

C. 전체 라인 장비의 설치 요구 사항  ：

1) 전원 요구 사항: 380V / 50hz, 전력 약 72KW ;

2) 압축공기 : 압력 0.5mpa~0.7mpa, 유량 : 0.04m3/min

3) 장비의 총 중량은 약 32T입니다. 롤러 머신 호스트 설치를 위한 접지 지지력은 8T/m² 이상이며, 풀기 및 되감기 설치를 위한 접지 지지력은 2.5T/m² 이상입니다.

4) 연결장비 전체 치수(mm) : 길이 * 너비 * 높이(8000*4720*3200), 현장 배치에 따라 달라질 수 있습니다.

D. 장비 성능 지수 ：

아니요.	항목 이름	성과지수	비고
1	전체 장비의 생산 속도	≥50m/분	수용 속도
2	폴 또는 포일 유형	구리나 알루미늄과 같은 비철 귀금속
3	롤 사양	φ800*950mm
4	최대 롤링 힘	400톤
5	유효 롤링 폭	850mm
6	압연 후 극편의 균일성	≤±0.002mm （필요한 유입 정확도≤±0.003mm ）
7	프레스 롤 레이아웃	두 개의 롤러의 수직 배열
8	롤러 프레스의 각 가이드 롤의 롤 직경	≥φ120mm
9	롤러 프레스의 각 가이드 메탈 롤의 정밀도	직경: ≤± 0.1mm, 거칠기: ≤ 0.8 μm. 원형 흔들림: ≤ 0.04mm/m;
10	롤러 프레스의 고무 롤 정확도	직경: ≤± 0.2mm, 원통도: ≤ 0.2mm, 반경방향 흔들림: ≤ 0.3mm/m;
11	롤러 프레스의 각 구동 롤의 롤 직경	≥φ120mm
12	롤러 프레스의 금속 롤 간 조립 정확도	평행도: ≤ 0.08mm, 수평도: ≤ 0.06mm
13	롤러프레스의 고무롤과 금속롤의 조립정밀도	평행도 : ≤ 0.2mm, 수평도 : ≤ 0.1mm (롤러 프레스의 각 가이드 롤과 구동 롤에 사용된 베어링은 일본 NSK 또는 스웨덴 SKF 브랜드 베어링입니다)
14	안전 보호 기능	위험장소에는 기계적 연동 및 자동 잠금 / 안전 경고 표지 / 비상 정지 스위치 버튼 / 보호 커버 등의 표지를 부착하고 안전 보호 장치를 설치하여야 한다.
15	설비에서 생산된 제품의 합격률	≥99.5%
16	시간 비율	> 98%
17	압연 두께 CPK	≥1.33

마. 주요 장비 구성 요소의 구성 ：

아니요.	이름	상표
1.	롤 소재	Cr5 ；  Sinosteel Xingtai roll Co., Ltd.에서 검사 보고서를 제공합니다.
2.	롤러 베어링	와팡디안
3.	롤 모터/리듀서	둥리, 궈마오
4.	PLC	파나소닉, 오므론
5.	터치 스크린	프로페이스, 쿤룬 주
6.	서보 모터	미쓰비시, 후이촨
7.	선형 가이드 레일	하이윈
8.	기타 베어링	엔에스케이
9.	솔레노이드 밸브	SMC 、CKD
10.	전기 부품	슈나이더, 친트
11.	전기 비례 밸브	SMC 、CKD
12.	편차 보정 제어 시스템	푸리위안, 동뎅
13.	주파수 변환기	미쓰비시, 댄포스
14.	메인 롤 구동 모터	둥리, 궈마오
15.	감지기	오므론 , 키엔스
16.	코일 직경 감지 초음파 센서	배너 、베이자푸
17.	공압 부품	SMC 、CKD
18.	조도 센서 및 변위 센서	오므론 , 키엔스
19.	장력 컨트롤러	코르티스
20.	레이저 두께 측정기	다청, 솽위안
21.	유압 시스템	빅 유압, 아이리



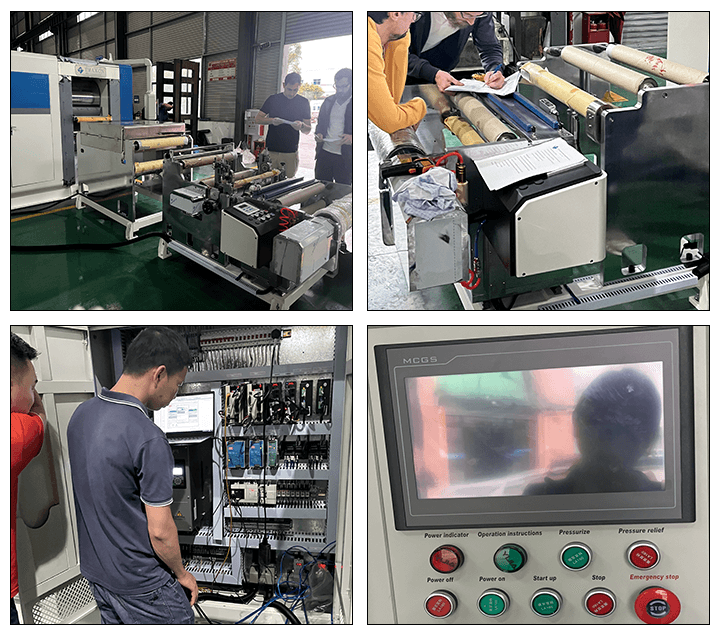

F. 장비 매칭:

폴 스트립 연속 압연 생산라인은 주로 싱글 스테이션 풀기, 엣지 커팅, 먼지 제거 장치, 유압 롤러 정렬기, 전후 텐션 스트레칭 장치, 레이저 온라인 두께 측정 시스템, 싱글 스테이션 되감기, 전기 제어 시스템, 유압 시스템, 서스펜션 작업 스테이션, 편차 보정 장치, 전기 제어 캐비닛 등으로 구성됩니다.
