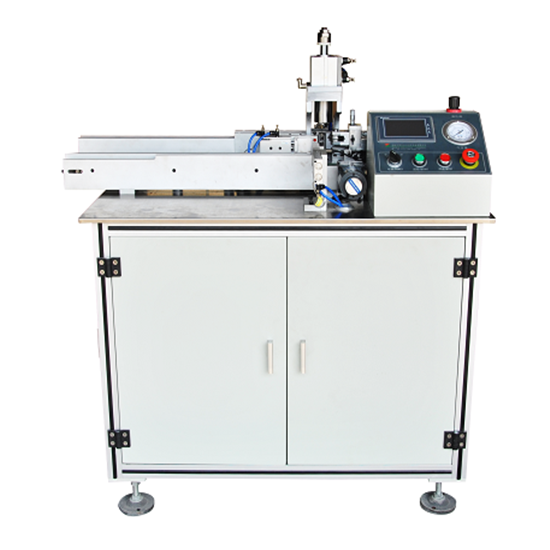

원통형 배터리 조립용 수직 자동 18650 26650 32650 그루빙 머신

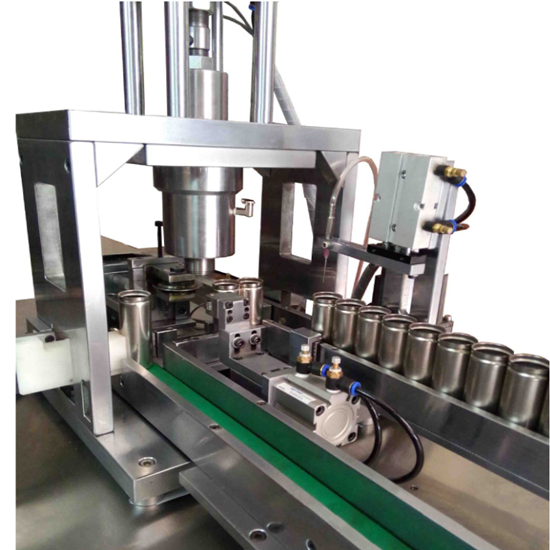

본 장비는 충전식 NiMH, NiCd 및 원통형 리튬 배터리의 롤링 그루브 가공에 사용할 수 있습니다. PLC, 중간 릴레이 및 시간 릴레이를 통해 그루빙 머신은 각 실린더의 동작을 제어하고, 모터는 머신 본체를 고속으로 구동하며, 전기 코어가 있는 원통형 강철 쉘은 균일하고 자동으로 그루브 가공됩니다.

명세서

적용 가능한 강철 쉘 모델	18650 / 21700 / 26650 / 32650 / AA / AAA는 요청 시 제공됩니다.
정격 전압	380V, 50Hz
정격 전력	0.75KW
작동 공기압	0.5~0.6MPa
제어	PLC 터치스크린 제어 기능을 갖춘 사용자 친화적인 HMI로 간편한 프로그램 설정이 가능합니다.
그루빙 정확도	+/- 0.1mm
그루빙 블레이드 수명	100만회 이상
그루빙 힘	6kgf/cm^2
무게	175kg
재료의 높이, 바닥의 높이	약  900mm
외부 크기	길이 1100*너비 700*높이 1250mm
호브 두께 오차	±0.01mm
칼날 마감	> 0.4
홈 롤링 다이 헤드의 정확도 오차	±0.01mm
홈 깊이	±0.02mm
홈 헤드의 동심도	±0.01mm
홈 머리와 꼬리 꼭대기의 동심성	±0.02mm

프로세스 매개변수

크기 위치 이름	허용오차 （mm）
그루브 동심도	±0.03mm
홈의 내경 오차	±0.03mm
홈 높이 오류	±0.03mm
홈 가장자리 높이 오차	±0.03mm
홈 압연 후 강철 쉘에 팽창이나 타원형이 발생하지 않습니다.	≤0.08
코팅 긁힘, 벗겨짐 등의 현상	없이
