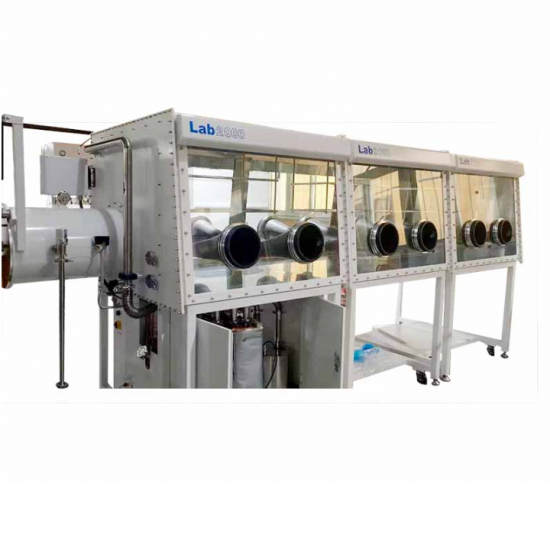

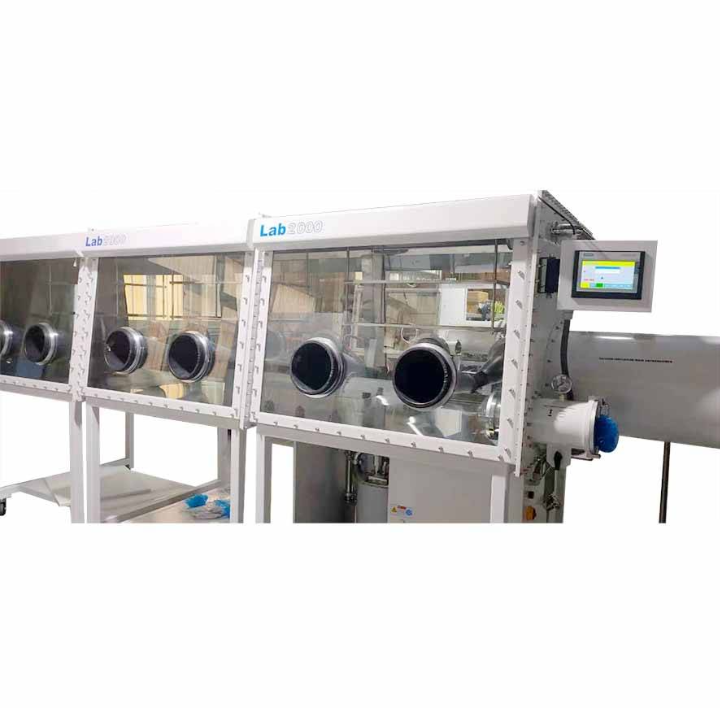

물 분석기 및 산소 분석기가 포함된 진공 양면 6개 스테이션 글러브 박스

I. 승인 기준:

표준 조건, 즉 20~25℃의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 가스 공급원에서 빈 상자 내부를 순환하는 물의 산소 지수는 1ppm 미만입니다. 영어 패널, 영어 조작 화면.

II.M ain 기술 지표 및 구성

1.  박스

1.1  크기: 3600mm(L) × 900mm(H) × 1000mm(W) 양면. 플랜지 링크를 통해 1200 양면 글러브 박스 3개 섹션.

1.2 재질 : 스테인리스 구조(304형), 두께 3mm.

1.3 필터: 기공 크기 0.3 마이크론.

1.4 부틸 고무 장갑: 미국에서 수입, 두께 0.4mm, 장갑 입구 8인치, 단단한 알루미늄 합금 장갑 입구(부식 방지 처리, 양극 산화 알루미늄), 구경 220mm.

1.5 윈도우: 작동 표면의 기울어진 디자인, 분리 가능한 8mm 안전 강화 유리 전면 윈도우, 내마모성, 내부식성, 우수한 빛 투과성, 3/8인치 두께의 OMEGA 밀봉 링을 사용한 밀봉 링

1.6. 사용 시 일정한 양압 및 음압(-10mbar~10mbar)을 유지할 수 있습니다.

1.7. 박스에는 반사 방지 조명 에너지 절약 램프가 장착되어 있어 빛이 부드럽습니다.

1.8 박스에는 디스플레이 보드 2단 걸이 선반이 장착되어 있습니다.

1.9 본 박스는 멀티홀 전원공급단자판(전원공급: 220V ± 10% 50Hz ± 10%)을 탑재하고 있습니다.

1.10. 박스에는 4개의 표준 KF-40 인터페이스를 설치할 수 있습니다.

1.11. 누출률: ≤ 0.001vol%/h.

1.12. 950mm 높이의 캐스터를 포함한 강철 구조용 브라켓은 범용 캐스터로 설치되었습니다.

2.  전환실

2.1. 모양: 원통형(304 스테인리스 스틸), 글러브 박스와 연결, 샤프트 잠금식 대형  전환 챔버 를 사용하여 조작이 간편합니다.

2.2 치수: 직경 360mm, 길이 600mm의 전환 챔버, 피스톤 도어,  슬라이딩 트레이가 있는 전환 챔버 , 광택 처리, 상자는 다른 작은 전환 챔버  에 설치됨  , 사양: 직경 150mm, 길이 300mm, 수동 밸브 제어 펌핑 및 보충 가스.

2.3 트레이 : 스테인리스 스틸 260mm × 580mm, 확장이 자유로워 이동 가능(캐빈 구성보다 크게)

2.4 진공도 ≤ 1bar (대형 및 소형은 캐빈 바로 위에 디스플레이로 진공이 필요합니다)

3.  제어 시스템

3.1 모드: 자가 진단, 정전 및 자가 시동 기능을 갖추고 있으며, 압력 제어 및 자가 적응 기능을 갖추고 있습니다. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 통한 진공 챔버 제어 기능을 제공합니다. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 +12.5mbar에서 -12.5mbar 사이의 작동 압력 간격을 설정할 수 있으며, PLC는 설정된 범위 내에서 챔버 압력을 자동으로 조절합니다. 작동 압력 간격의 기본값은 -1mbar에서 +3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 완화하고 상자 내부의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 상자 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 간편합니다.

4.  순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP 정화 자재, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계로 통합되었으며, 완전 자동 전자 제어 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화 시스템, 디스플레이가 독립형 정화기에 통합되어 있어 컴팩트하고 간단한 시스템을 구성합니다.

4.2 제어 : 수분, 산소 1PPm 이하 제어

4.3 조정 장치: PLC 터치 조절(가열, 배기, 정화, 재생)을 통해 사람의 감시 없이 2.5시간 동안 전체 환기 과정을 조정할 수 있습니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-100m³ 고속 주파수 변환 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정제 컬럼: 단일 증량 정제 컬럼, 독일 BASF의 탈산소화재 7.5kg, 미국 UOP의 고효율 수분 흡수재 7.5kg을 수입하여 매우 긴 수명을 보장하며, 사용자가 제품 사용 과정에서 오랫동안 정화 성능을 유지할 수 있도록 합니다. 수분 제거 용량은 4kg ,  산소 흡수 용량은 120L입니다.

4.7 정화 밸브: 전자동 전기-공압 밸브.

4.8 필터: HEPA 표준에 따라 0.3마이크론 구경의 고효율 필터를 채택했습니다.

4.9 재생: 시스템을 다시 정화하여 활성화하는 데 사용됩니다. 재생에는 헬륨/H₂, 질소/H₂ 또는 아르곤/H₂ 혼합 가스가 필요하며, 이 중 H₂는 10%를 차지합니다. 재생된 가스는 유량계로 유입된 후 정화 컬럼으로 유입됩니다.

5.  디스플레이 시스템

독일 SIEMENS, Siemens PLC 터치스크린을 이용한 장치 제어. 중국어와 영어 이중 언어 전환 가능.

6.  진공 시스템

진공 펌프의 시동-정지 시간 제어 기능을 향상시킵니다. 이 진공 펌프는 영국 에드워즈(Edwards)사의 RV12 진공 펌프를 사용하며, 유량은 12m³ / h, 최대 진공도는 2x10-3mbar 입니다  . 전이 챔버를 개별적으로 진공 처리하여 언제든지 개별 제어가 가능합니다. (해외 수입품)

7.  자동 박스 바디 세척.

자동 박스 바디 세척 기능. 가스 환경의 다양한 특성에 따라 교체 및 오작동 시 물, 산소, 박스 바디를 빠르게 자동 세척합니다. 박스 자동 세척 밸브는 KF25 강선을 사용하여 박스 바디 파이프라인에 통합되며, 외부 인터페이스 KF25 파고다 커넥터에 단단히 연결됩니다.

III. 주요 기술  매개변수

1. 수질 분석기  , (해외수입) 브랜드 소재 : 영국 MICHELL / (고객의 사용환경 결정에 따라)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도 : ±1% ppm

3) 디스플레이: 분석기 의 출력은   PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 저하를 실현할 수 있습니다.

5) 환경 : -10℃ -50℃

2. 산소 분석기 (해외수입) 브랜드 재질 : 미국 AVCRAY(고객의 사용환경 결정에 따라 )

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정범위 설정 가능 : 0~1000ppm

2) 환경 : -10℃-50℃

3) 정확도: ±1% ppm

4) 설치 위치: 산소 센서는 상자에 설치되며, 가스 순환 여부에 관계없이 산소 센서는 상자 내부 분위기를 지속적으로 감지하고 글러브 박스 내부의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리, 장점은 정확한 영점, 작은 드리프트, 다른 배터리 소재가 쉽게 부식되는 것을 방지하는 것입니다. 교체 비용이 낮습니다(산소 배터리만 교체).

6) 디스플레이: 분석기 의 출력은   PLC에 연결되고, 검출된 값은 터치 스크린에 표시되며, 알람 값을 설정할 수 있습니다.

제어: 사용자는 자동 사이클 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

IV. 유기용매 흡착 시스템

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 용매 컬럼을 직렬로 연결하고, 매체는 고품질 고효율 활성탄과 활성 알루미나를 주로 사용하여 불산 생성을 방지합니다. 유기 용매 흡착 시스템은 7kg의 충진 용량을 가지며, 컬럼 하단의 KF40 인터페이스는 재질 변경이 용이하여 사용자가 재질을 쉽게 변경할 수 있습니다. 용매 컬럼 탱크의 절반은 활성 알루미나로 구성되어 불산 생성을 방지합니다.

V. 주요 구성

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
