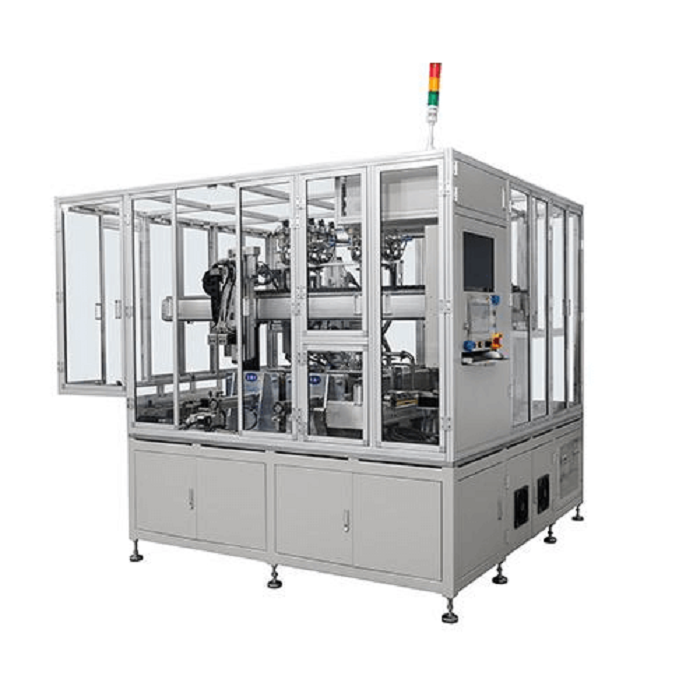

프리즘 셀용 밀폐형 배터리 헬륨 및 결함 검출기

1. 제품 소개

이 장비는 동력 배터리 상단 커버 용접 후 밀봉 테스트에 사용됩니다. 주요 기능으로는 배터리 스캐닝, 배터리 장착, 헬륨 검사, 캐비티 헬륨 세척 및 감지, 불량 제품 자동 재검사, 배터리 절단 및 문제 해결 등이 있습니다.



Ⅱ . 기술 사양

기본 매개변수	값
피피엠	15PPM(맞춤형)
테스트 방법	헬륨 검출
적용 가능한 배터리 크기	폭 140-180mm , 높이  85-220mm, 두께  20-80mm
헬륨 검출 시간	≤5S
미스킬율	0%
헬륨 주입 압력	0.05-0.15Mpa, 조정 정확도 0.001Mpa
최소 감지 가능 누출률	1x10-12*m3/초
캐비티 밀봉	진공을 20pa로 설정하고 2분간 유지한 후 테스트를 시작합니다. 캐비티 내 압력 강하는 1분 이내에 50pa 미만입니다.



Ⅲ. 장점

1. 높은 민감도와 빠른 응답으로 데이터 수집

2. 캐비티 내의 헬륨가스를 자동으로 감지하고, 오염된 캐비티를 자동으로 청소하며, 잘못된 감지를 방지합니다.

3. 헬륨 압력 및 농도 자동 모니터링. 압력과 농도가 부족하면 시스템이 자동으로 헬륨을 보충합니다.

4. 모듈식 설계로 교체 시간이 짧고, 부품이 적으며, 비용이 저렴합니다.
