상표 :
TMAX품목 번호:
TMAX-DP-150결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
특징

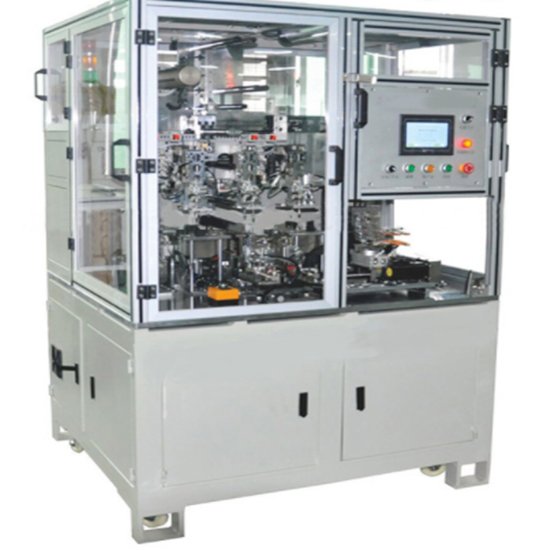

TMAX-DP-150은 안정적이고 반복 가능하며 정밀한 전극 적층을 보장하는 다양한 첨단 기능을 갖춘 고정밀 반자동 적층 기계 입니다. "Z" 문자가 적층되어 있습니다.
고급 기능:
1 PLC 터치스크린 제어로 조건 설정이 간편합니다.
2. 분리대를 이용해 연속적으로 "Z" 형태로 쌓습니다.
3 진공 흡입 조작기를 통한 자동 전극 픽업 및 스태킹.
4. 4개의 조작기를 통해 전극을 재료 상자에서 꺼내 두 번째 파라 플랫폼에 놓고, 교정 후 적층 플랫폼에 놓고 스테이지의 자동 클램핑 장치로 적층합니다.
5. 분리막 필름 공급을 위한 로터 풀기.
6 분리막 공급을 위한 자동 장력 제어.
명세서
|
모델 |
반자동 스태킹 머신 TMAX-DP-150 |
|
|
적합한 배터리 크기 |
두께 H(mm) |
5-20 |
|
폭 W (mm) |
30-90 |
|
|
길이 L (mm) |
80-150 |
|
|
탭 길이 Q(mm) |
Q≤20 |
|
|
탭 너비(mm) |
≤20 |
|
|
기술 매개변수 |
스태킹 속도 |
1.3-1.5초/개 |
|
등록 정확도 |
±0.5mm |
|
|
스태킹 수량 |
설정할 수 있습니다 |
|
|
합격률 |
≥98% |
|
|
힘 |
4kw |
|
|
무게 |
800kg |
|
|
치수(L*W*H) |
1250*1200*1850mm |
|
|
재료 크기 |
전극 |
길이 : 80-150mm
폭 : 30-90mm
두께 : 0.07-0.25mm |
|
꼬리표 |
길이 : ≤20mm
폭 : 8-20mm |
|
|
분리 기호 |
길이 : 롤 단위
폭 : 90-150mm
두께 : 0.02-0.04mm
내경 : φ76.2mm 최대 직경 : φ300 |
|
