상표 :
TMAX품목 번호:
BTS-5V100A결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

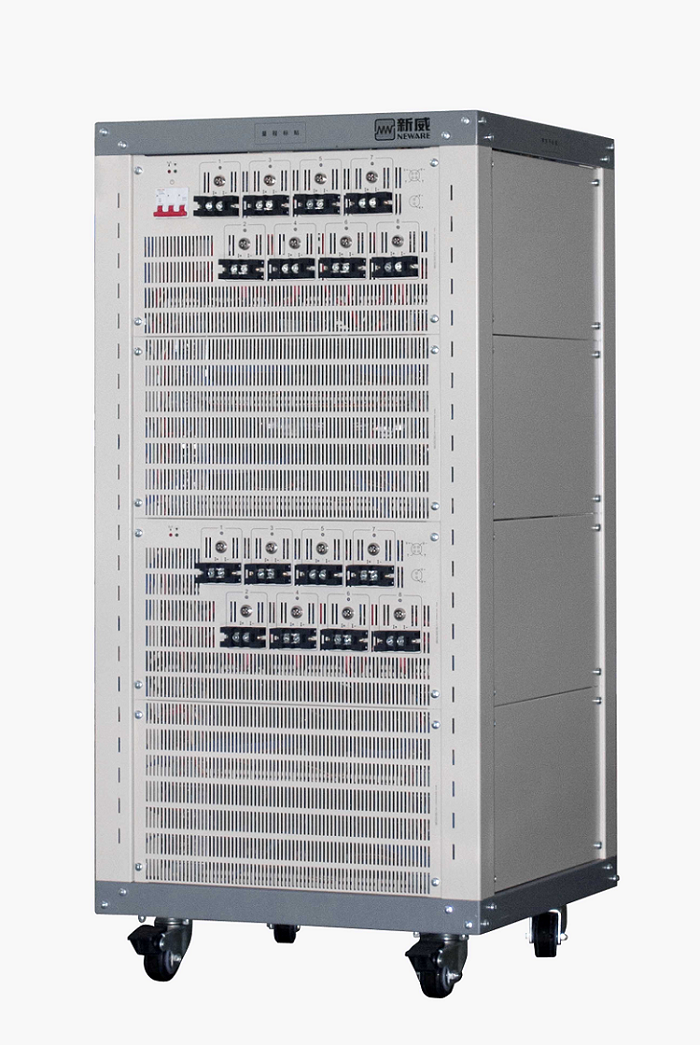

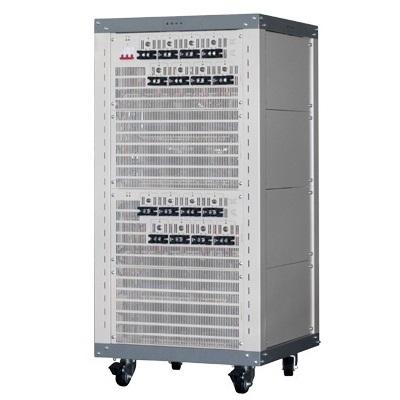

5일Neware 5V 100A 2/4/8/16채널 프리즘 셀 충전 및 방전기
소개:
* 배터리 전원 시뮬레이션, C-rate 테스트.
*수명주기 테스트.
*전력 시험, 용량 시험, 에너지 밀도 시험.
* 배터리 가상 전력 분포: 충전/방전 곡선 피팅, 배터리 일관성 테스트 및 평가.
*고율 충전/방전 테스트.
* 전원 배터리, 직렬 에너지 저장 배터리 모듈 테스트: 단일 셀 전압, 단일 셀 온도 모니터링(고전압 장비).
기능(일부 기능은 사용자 정의가 필요함):
*고전력 배터리 모듈(또는 패키지)용으로 개발된 고성능 충전/방전 테스트 플랫폼입니다.
*AC/DC 、DC/DC 듀얼 레벨 고주파 모듈 설계를 채택하고, 저온 드리프트, 고성능 다중 채널 24비트 아날로그-디지털 변환 칩(ADC)과 결합하여 더욱 안정적인 정확도를 달성합니다.
* 다중 채널 통합 및 에너지 회수가 가능한 고수준 전력 밀도 시스템.
HMI 작동, 스마트 캘리브레이션.
*BMS에 대한 다중 적응성, 동일/다른 충전 및 방전 포트, 릴레이/MOSBMS 솔루션, 독립적인 CAN 및 RS485 통신 확장, DBC 구성을 지원합니다.
*이더넷을 통한 호스트 컴퓨터의 원격 제어가 가능하며, 채널 병렬, 펄스 및 구동 시뮬레이션이 가능합니다.
*인간-컴퓨터 통합 인터페이스 디자인, 이해하기 쉬운 작동을 위한 최소화된 시스템, 사용자 정의 설정 가능, 학기별 교정을 위한 자동 알림 기능.
프로젝트 I 인덱스 | 매개변수 I 인덱스 | |
AC 전원을 입력 했습니다 | AC 380V ± 10% / 50Hz | |
입력 임피던스 | ≥ 1 00K Ω | |
입력 전력 | 14177 서 | |
해결 | AD : 1 6 비트 ; DA : 1 6 비트 | |
채널 기능 | 폐쇄 루프 구조의 독립 쌍을 갖는 정전류원 및 정전압원 | |
채널 제어 모드 | 독립 통제 | |
전압 | 각 채널 전압 범위 | 0.025mV~5V |
엘 | 최저 방전 전압 | 2V |
| 정확성 | FS의 ± 0.1% |
| 안정 | FS 의 ± 0.1 % |
현재의 | 각 채널 전류 범위 | 범위 : 0.5A~ 100A |
| 차단 전류 | 0.2A |
| 정확성 | FS의 ± 0.1% |
| 안정 | FS의 ± 0.1% |
힘 | 각 채널 최대 출력 전력 | 500와트 |
| 안정 | FS의 0. 2 % |
시간 | 현재 상승 시간 | 전류 는 (10%-90%) 에 도달하고 하드웨어 상승 시간은 20ms 입니다 . |
| 단계 시간 범위 | 1초 ≤ 단일 단계 시간 범위 ≤ 365*24시간 , 지원 시간 양식 : 00 ：00 ：00 :00 (시간 , 분 , 초 , 분 ) |
데이터 기록 | 기록 조건 | 최소 기록 시간: 100ms |
|
| 최소 기록 전압: 10mV |
|
| 최소 기록 전류: 200mA |
| 기록 빈도 | 10Hz |
요금 | 충전 모드 | 정전류 충전 , 정전압 충전 , 정전력 충전 , 정전류 및 정전압 충전 |
| 종료 조건 i | 전압 、전류 、상대 시간 、용량 、상대 전압 |
해고하다 | 방전 모드 | 정전류 방전 , 정 전력 방전 , 정저항 방전 |
| 종료 조건 | 전류 、전압 、상대시간 、용량 、상대 전압 |
주기 | 루프 측정 범위 | 1~65535 회 |
| 루프당 최대 단계 | 254 |
| 중첩 루프 | 중첩 루프 함수 , 최대 3개 레이어 지원 |
펄스 모델 | 요금 | 정전류 、정전력 |
| 해고하다 | 정전류 、정전력 |
| 최소 펄스 폭 | 200ms |
| 펄스 수 | 단일 펄스 단계는 32개의 다른 펄스를 지원합니다. |
| 충전 r 방전 | 한 펄스 스텝으로 연속 충전 및 방전 변화 지원 가능 |
| 정지 조건 | 전압 、상대 시간 |
DCIR 테스트 | 사용자 정의 액세스 포인트 지원 및 DCR 계산 | |
채널 병렬 | 지원 채널 병렬 ( 최대 4개 채널 ) , 펄스 기능 없이 병렬로 사용 가능 | |
보호 기능 | 소프트웨어 보호 | l 전원 꺼짐 시 데이터 보호 |
|
| l 오프라인 테스트 기능 |
|
| l 보호 조건 설정 , 설정 매개변수 : 저전압 한계 , 상한 전압 한계 , 저 전류 한계 , 상한 전류 한계 , 지연 시간 |
| 하드웨어 보호 | 추가 역방향 보호 모델 |
데이터 출력 | 엑셀 、텍스트 | |
통신 인터페이스 | 이더넷 포트 | |
단위당 채널 수 | 16 | |
치수 (폭*깊이*높이) | 600*600*1780(mm) | |
