상표 :
TMAX품목 번호:
TMAX-8000SL-1결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

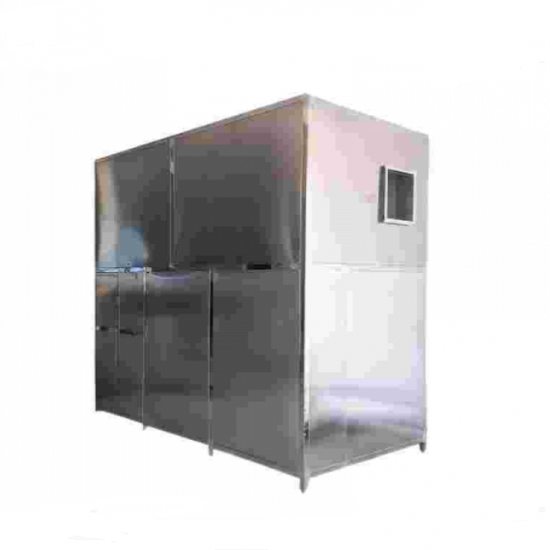

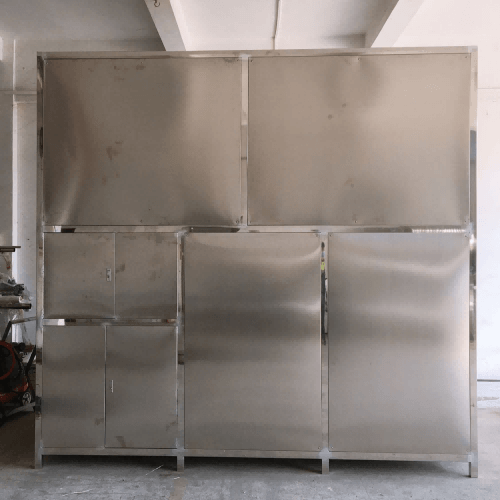

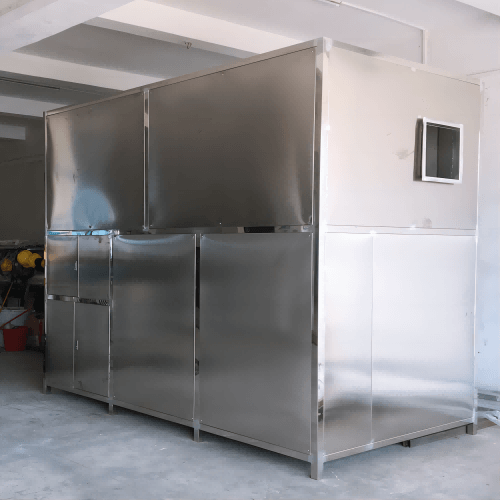

파우치 셀 생산을 위한 실험실 8000M3/H NMP 용매 회수 시스템
원리 소개
본 시스템은 리튬 이온 전지 생산 시 코팅기에서 배출되는 폐가스 중 N-메틸-2-피롤리돈(NMP) 유기 용매를 회수하는 데 사용됩니다. 에너지 소비량이 낮은 조건에서 폐가스를 기준치까지 배출하여 환경 보호, 에너지 절약 및 원료 재활용을 달성할 수 있습니다. 본 시스템의 NMP 배출가스는 냉각 순환수로 냉각하고 테일가스 미스트 제거 공정을 거쳐 대기 중으로 배출됩니다. 처리 후 테일가스 배출량은 국가 배출 기준보다 훨씬 낮아 환경 보호 요건을 충족합니다.
장비 사용
주로 리튬 배터리 산업에서 사용됩니다. 리튬 배터리 제조 시 코팅 공정에서 발생하는 NMP 폐가스를 처리하기 위한 고성능 환경 보호 장비입니다.
장비 특성
수냉식 분무의 조합은 NMP 폐가스를 처리하고 정제하는 데 사용되며 효율적인 회수 기능과 정화 효과가 있습니다.
이 장비는 사용하기 쉽고 사용 설명서가 명확합니다.
결합된 디자인으로 주요 구성 요소를 쉽게 분해하여 유지 관리할 수 있습니다.
NMP를 효율적으로 재활용하면 사용자에게 높은 경제적 이익이 발생합니다.
기술 지침
배기가스 배출 유기물 농도 | 50mg/m3 미만 |
NMP 회수율 | 99%±3% |
NMP 회수 농도 | ≥80% |
환경 요구 사항
주변 온도:+10~+40℃
B 주변 습도 : 20-90%
C 고도:<1000미터
D 적용 배기가스 온도 : <120℃,
흐름도
장비 구성 요소 매개변수
아니요 | 기계 이름 | 구성 요소 이름 | 재료 품질 | 사양 | 제조업체 |
1 | 호스트 구성 | 열교환기 | 알루미늄 튜브 | 800*800*350 | 스스로 만든 |
2 | 표면 쿨러 | 구리관, 알루미늄 날개 | 800*800*200 | 자폐 스펙트럼 장애 | |
3 | 표면 쿨러 | 구리관, 알루미늄 날개 | 800*800*200 | 자폐 스펙트럼 장애 | |
4 | 표면 쿨러 | 구리관, 알루미늄 날개 | 800*800*200 | 자폐 스펙트럼 장애 | |
5 | 기액 분리기 | 304 스테인리스 스틸 | 800*800*50 | 스스로 만든 | |
6 | 유도 통풍 팬 | 스테인리스 스틸 | 3KW | 아오중/신펑 | |
7 | 호스트 박스 | 201 스테인리스 스틸 | 1.5mm | 셀프메이트 | |
8 | 전체 프레임 컬럼 | 201 스테인리스 스틸 | 50*50*3 | 홍에청/다화 | |
9 | 기계 외부 프레임 밀봉판 | 201 스테인리스 스틸 | 1.0mm | 홍에청/다화 | |
10 | 분무탑 | 타워 본체 | 201 스테인리스 스틸 | 1200*1000*1700*1.5mm | 홍에청/다화 |
11 | 필러 | 304 스테인리스 스틸 | 800*800 | 스스로 만든 | |
12 | 주사기 | 316 스테인리스 스틸 | 디엔10 | 스스로 만든 | |
13 | 순환수 펌프 | 방식재 | 1.5KW | 위안리 | |
14 | 냉각 시스템 | 급수탑 | 유리 섬유 | 3 0T | 리앙 위안 |
15 |
| 냉각 팬 | 주철 | 1.5KW | 리앙 위안 |
16 | 순환수 펌프 | 방식재 | 2.2KW | 위안리 | |
17 | 액체 저장 장치 | 하부 액체 튜브 | 알루미늄 플라스틱 | 2.0 | 제코 |
18 |
| 액체 저장 탱크 | 201 스테인리스 스틸 | 1.5톤 | 스스로 만든 |
제어 시스템 구성 매개변수
아니요 | 이름 | 사양 | 수량 | 제조업체 |
1 | 에어 스위치 | 4P/32A | 1 개 | 친트 |
2 | 단극 스위치 | 1P/10A | 2 개 | 친트 |
3 | AC 접촉기 | 1210 | 3 개 | 친트 |
4 | 열 과부하 릴레이 | 4A/6A | 3 개 | 친트 |
5 | 표시등 | 빨간색, 초록색 | 2 개 | 친트 |
6 | 전환 스위치 | NP2 | 2 개 | 친트 |
7 | 퓨즈 | 6A | 1 세트 | 친트 |
8 | 온도 조절기 | 18/시간 | 2 개 | 친트 |
9 | 경고등 | 서기 16-22년 | 1 개 | 친트 |
10 | 제어 전기 상자 | 400*500*200、400 * 400*1500 | 각 사이즈 1개 | 친트 |
장비 전원 구성
장치 이름 | 힘 |
순환 팬 | 3kw |
순환수 펌프 | 2.2kw |
냉각탑 | 1.5kw |
스프레이 펌프 | 1.5kw |
펌핑 펌프 | 0.55kw |
NMP 회수 장치 전원 | 8.75kw |
