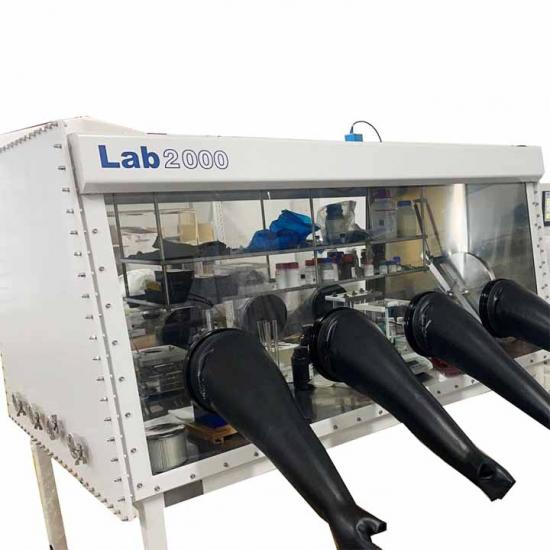

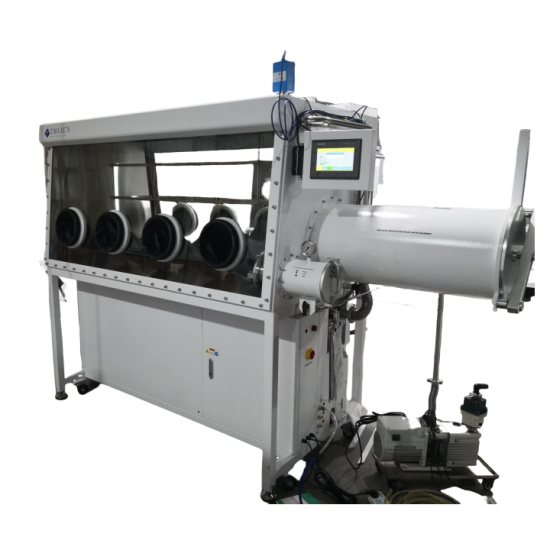

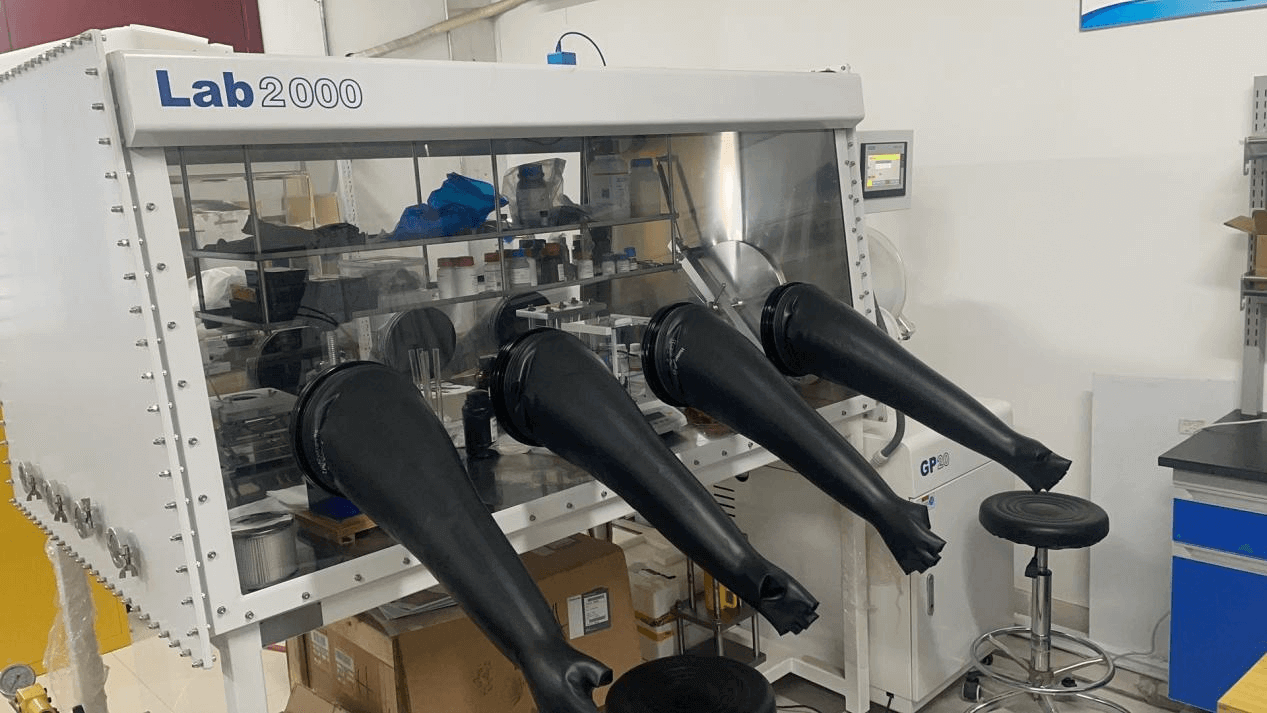

실험실 싱글 박스 양면 800mm 확장형 전환 캐빈 4개 스테이션 글러브 박스

A.  승인 기준:

표준 조건, 즉 20~25 oC의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 공기원에서 빈 탱크 본체의 순환수의 산소 지수는 0.1ppm 미만입니다.

B.  주요 기술 지표 및 구성

1. 박스 바디

1.1. 크기:  1800mm (L) x 900mm(H) x 1000mm(W).

1.2. 재질 : 스테인리스 구조(304형), 두께 3mm.

1.3. 필터: 조리개 0.3 마이크론

1.4. 부틸 고무 장갑: 원래 미국에서 수입한 제품 두께 0.4mm, 장갑 입구 8인치, POM 장갑 입구, 구경 220mm.

1.5. 창: 기울어진 작동 표면, 8mm 안전 강화 유리 전면 창, 내마모성, 내부식성, 우수한 빛 투과성, 3/8인치 두께의 OMEGA 밀봉 링.

1.6. 사용 시 일정 수준의 양압과 음압(-10mbar~10mbar)을 유지할 수 있습니다.

1.7. 캐비닛에는 반사 방지 조명 에너지 절약 램프가 장착되어 있어 빛이 부드럽습니다.

1.8. 박스 본체에는 2겹의 디스플레이보드 호이스트 선반이 설치되어 있습니다.

1.9. 본 박스는 다공성 전원 단자판을 구비하고 있습니다. (전원 공급: 220V±10% 50Hz±10%)

1.10. 하우징에 표준 KF-40 포트 3개를 구성할 수 있습니다.

1.11. 누출률: ≤0.001vol%/h.

1.12. 950mm 높이의 캐스터를 포함한 강철 구조용 브라켓은 범용 캐스터로 설치되었습니다.

2. 전환실

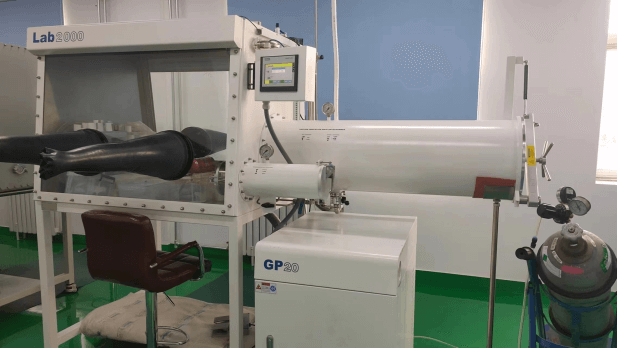

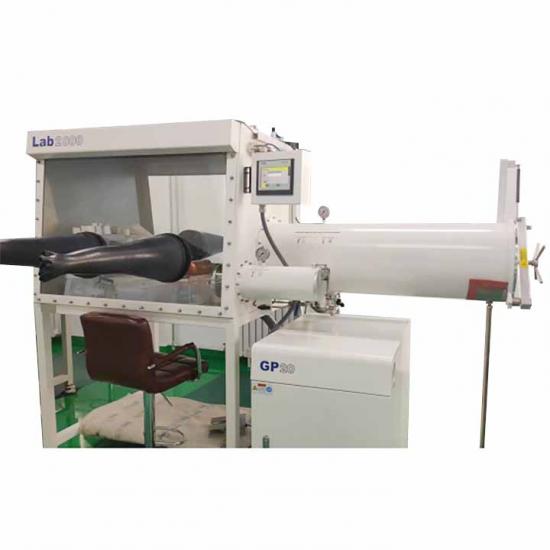

2.1 대형 및 소형 전환 빈(오른쪽)

2.1.1 모양: 원통형(304 스테인리스 스틸), 글러브 박스와 연결, 샤프트 잠금 대형 전환 도어를 채택하여 조작이 간편합니다.

2.1.2 크기: 직경 360mm, 길이 800mm의 대형 전환 캐빈, 피스톤 도어, 슬라이딩 트레이와 연마 기능이 있는 전환 캐빈, 직경 150mm, 길이 300mm의 소형 전환 캐빈, 공기 펌핑 및 보충은 수동 밸브로 제어됩니다.

2.1.3. 트레이: 자유롭게 움직일 수 있는 확장부(대형 오버캐빈 구성)

2.1.4. 진공 ≤1bar(대형 및 소형 우측 전환 캐빈은 진공 게이지 표시를 통해 진공 청소가 요구됨)

3. 제어 시스템

3.1. 모드: 자가 진단, 전원 끄기/재시작 기능, 압력 제어 및 자가 적응 기능 포함. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 통한 진공 챔버 제어. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 작동 압력 범위를 +12.5~-12.5mbar 사이에서 자유롭게 설정할 수 있으며, PLC는 설정된 범위 내에서 박스의 압력을 자동으로 조절합니다. 작동 압력 범위의 기본값은 -1~+3mbar입니다.

b) 케이스 압력이 12mbar보다 높을 경우 PLC는 자동으로 안전 밸브를 열어 압력을 해제하고 케이스 내부의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 탱크 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 편리합니다.

4. 순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP 정화 자재, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계, 자동 전자 제어 공기 회로 솔레노이드 밸브 그룹, PLC 제어 회로, 순환 펌프, 정화 컬럼, 디스플레이를 독립형 정화기와 통합하여 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 관리 : 수분 및 산소는 1PPm 이하로 관리

4.3. 조정 장치: PLC 터치식 조정(가열, 펌핑, 정화, 재생)을 통해 2.5시간의 환기를 제외한 전체 프로세스가 사람의 모니터링 없이 진행됩니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-100m³ 고속 주파수 변환 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정제 컬럼: 단일 정제 컬럼, 독일 BASF사의 탈산소제 5kg, 미국 UOP사의 고효율 수분 흡수제 5kg을 수입하여 사용하며, 수명이 매우 길어 사용자가 제품 사용 시 정제 용량을 장기간 사용할 수 있도록 보장합니다. 수분 제거 용량은 2.2kg이며, 산소  흡수 용량은 63L입니다.

4.7. 정화 밸브: 자동 전기-공압 밸브.

4.8. 필터: HEPA 표준을 준수하는 0.3 마이크론 조리개 스크린이 장착된 H13 고효율 필터입니다.

4.9. 재생: 정화 시스템을 재사용하고 활성화하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2의 혼합물이 필요하며, H2는 10%를 차지합니다.

5. 디스플레이 시스템

독일 지멘스(SIEMENS)에서 지멘스 PLC 터치스크린을 사용하여 장치를 제어합니다. 중국어와 영어를 모두 지원합니다.

6.  수질 분석기 , (해외 수입) 브랜드 소재: 영국 MICHELL/ (고객 사용 환경에 따라 결정) 국산 또는 국내 조립, 제3자 데이터로 신뢰성을 보장합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도 : ±1% ppm

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 감소를 달성할 수 있습니다.

5) 환경 : -10℃ ~ 50℃

7. 산소분석기 , (해외수입) 브랜드 소재: AVCRAY (고객 사용환경에 맞춰) 국내 조립 또는 비국내 조립, 제3자 데이터로 신뢰성을 확보합니다.

1) 측정범위 설정 가능 : 0~1000ppm
