상표 :
TMAX품목 번호:
TMAX-XPC결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일실험실 규모 이동식 턱 파쇄기 기계
실험실 턱 파쇄기 소개
조 크러셔는 주로 320Mpa 미만의 종합 강도를 가진 다양한 광석 및 중립형 벌크 재료를 파쇄하는 데 사용됩니다. PE 시리즈 실험실 조 크러셔는 모든 사양을 갖추고 있으며, 재료 공급 크기는 125mm~1200mm이며, 주요 파쇄 장비로 선호됩니다. 이 장비는 주로 광석, 석회석, 탄화칼슘, 탄화 슬래그, 셰일, 현무암, 강자갈, 청석 등과 같은 조, 중, 미립 크기의 재료를 파쇄하는 데 적용됩니다. 이 기계는 시멘트 공장, 자갈 공장, 석재 공장, 화력 발전소, 탈황 공장, 탄화칼슘 공장에서 뛰어난 성능을 발휘하며, 광산 야금, 화학 산업, 건축 자재, 수자원 관리, 운송 및 기타 산업에서 널리 사용됩니다.
실험실 턱 분쇄기 기계의 작동 원리
실험실용 턱 파쇄기의 주요 구조는 프레임, 편심축, 대형 풀리, 플라이휠, 측면 보호대, 엘보 보드, 엘보 보드 시트, 조정 나사 막대, 복귀 스프링, 고정판 및 조정된 턱 보드로 구성되며, 엘보 보드는 보호 장치 역할을 합니다. 이 시리즈 턱 파쇄기의 브레이크 구동 모델은 곡선 압출 방식입니다. 모터 구동 벨트와 풀리는 편심축을 통해 턱을 상하로 움직이게 하며, 가동 턱이 상승하면 브래킷이 작동하고, 모터 구동 벨트와 풀리는 편심축을 통해 턱을 상하로 움직입니다. 가동 턱이 상승하면 엘보 보드와 가동 턱 플레이트 사이의 각도가 커져 가동 턱 플레이트가 고정 턱 플레이트에 가까워지면서 재료가 압착, 마찰, 분쇄를 통해 파쇄됩니다. 가동 턱이 떨어지면 엘보 보드와 가동 턱 사이의 각도가 작아지고, 가동 보드는 막대와 스프링의 작용으로 고정 턱 보드에서 떨어지고 동시에 파쇄된 재료는 파쇄실을 통해 배출됩니다.
실험실 턱 파쇄기의 특징
1. 파쇄 비율은 균일한 크기로 약 13에 도달할 수 있습니다.
2. 개스킷 중첩 인구 조정 장치를 채택하여 조정 범위가 크고 안정적으로 작동합니다.
3. 높은 효율, 낮은 에너지 소비, 일반적인 소형 턱 파쇄기와 비교하여 처리 용량은 동일 사양보다 20%-35% 더 높고 에너지 소비를 15%-20% 줄일 수 있습니다.
4. 깊은 파쇄 챔버에는 사각 지대가 없어 공급 능력과 생산 용량을 높일 수 있습니다.
5. 작은 마모 쌍곡면 턱 플레이트를 사용하면 동일한 공정 조건에서 서비스 수명을 3-4배 이상 연장할 수 있으며 특히 고연마재에 대한 수명이 더욱 두드러집니다.
6. 윤활 시스템은 안전하고 신뢰할 수 있으며 교체 부품이 편리하고 유지 관리 작업량이 적습니다.
명세서
모델 번호 | 용량(kg/h) | 재료 입구 크기(mm) | 먹이 크기(mm) |
XPC100*60 | 230-400 | 100×60 | 50 |
XPC100*100 | 200-1800 | 100×100 | 80 |
XPC125*100 | 200-1800 | 125×100 | 80 |
XPC100*150 | 200-1800 | 100×150 | 90 |
XPC150*125 | 400-3000 | 150×125 | 100 |
PE150*250 | 700-5000 | 150×250 | 120 |
PEF60*100 | 45-550 | 60×100 | 50 |
PEF100*100 | 65-850 | 100×100 | 80 |
PEF100*125 | 300-2000 | 100×125 | 100 |
PEF150*125 | 500-3000 | 150×125 | 120 |
모델 번호 | 출력 세분성(mm) | 스핀들 속도(rpm) | 전력(kw) | 전원 공급 장치(v) | 무게(kg) |
XPC100*60 | 6-10 | 650 | 1.5 | 3상 380 | 350 |
XPC100*100 | 3-25 | 600 | 2.2 | 3상 380 | 300 |
XPC125*100 | 5-25 | 500 | 3 | 3상 380 | 300 |
XPC100*150 | 6-38 | 500 | 2.2 | 3상 380 | 360 |
XPC150*125 | 6-38 | 500 | 3 | 3상 380 | 417 |
PE150*250 | 10-40 | 350 | 5.5 | 3상 380 | 500 |
PEF60*100 | 1-10 | 290 | 1.5 | 3상 380 | 80 |
PEF100*100 | 1-25 | 600 | 2.2 | 3상 380 | 320 |
PEF100*125 | 2-35 | 375 | 3 | 3상 380 | 360 |
PEF150*125 | 4-45 | 375 | 3 | 3상 380 | 380 |

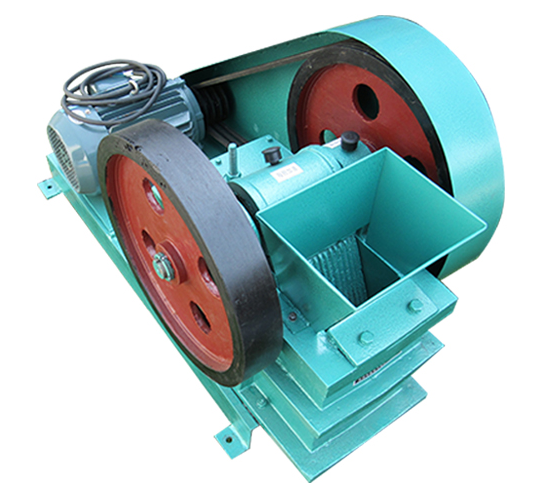

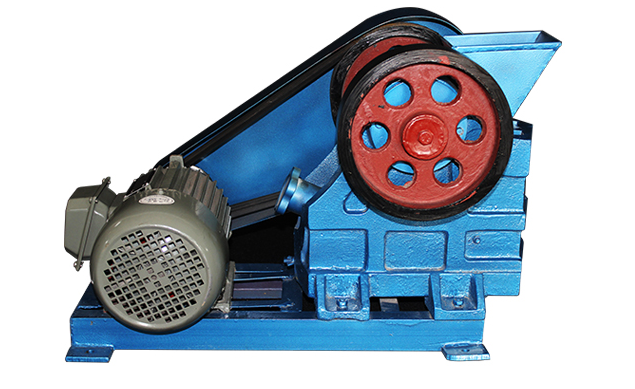

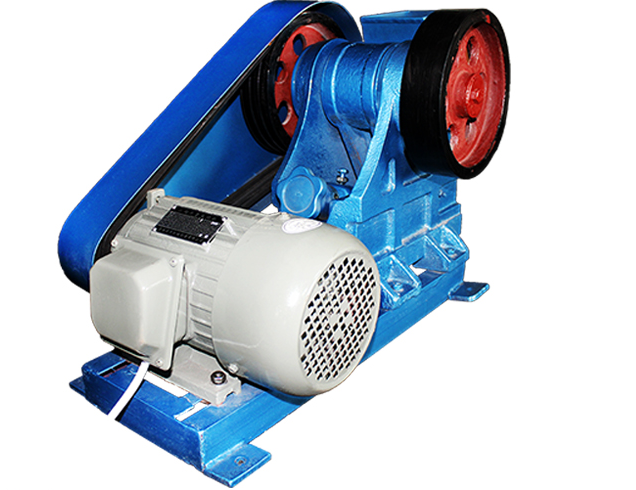

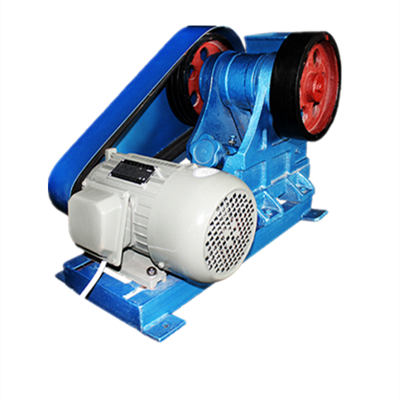

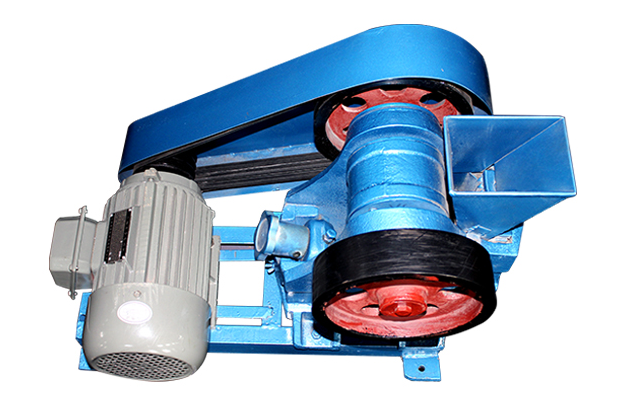

제품 이미지
1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.
2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.
3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
