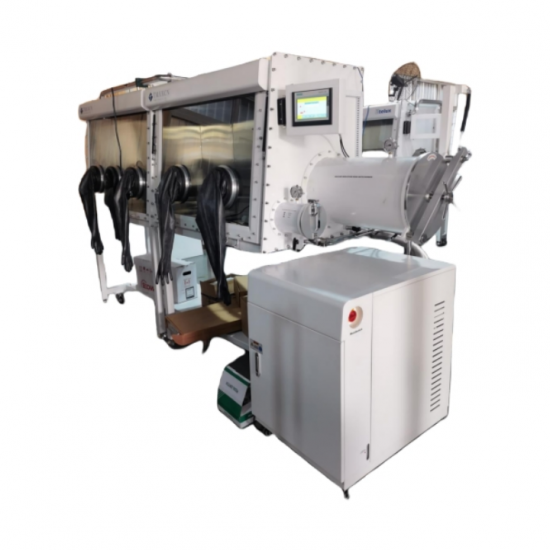

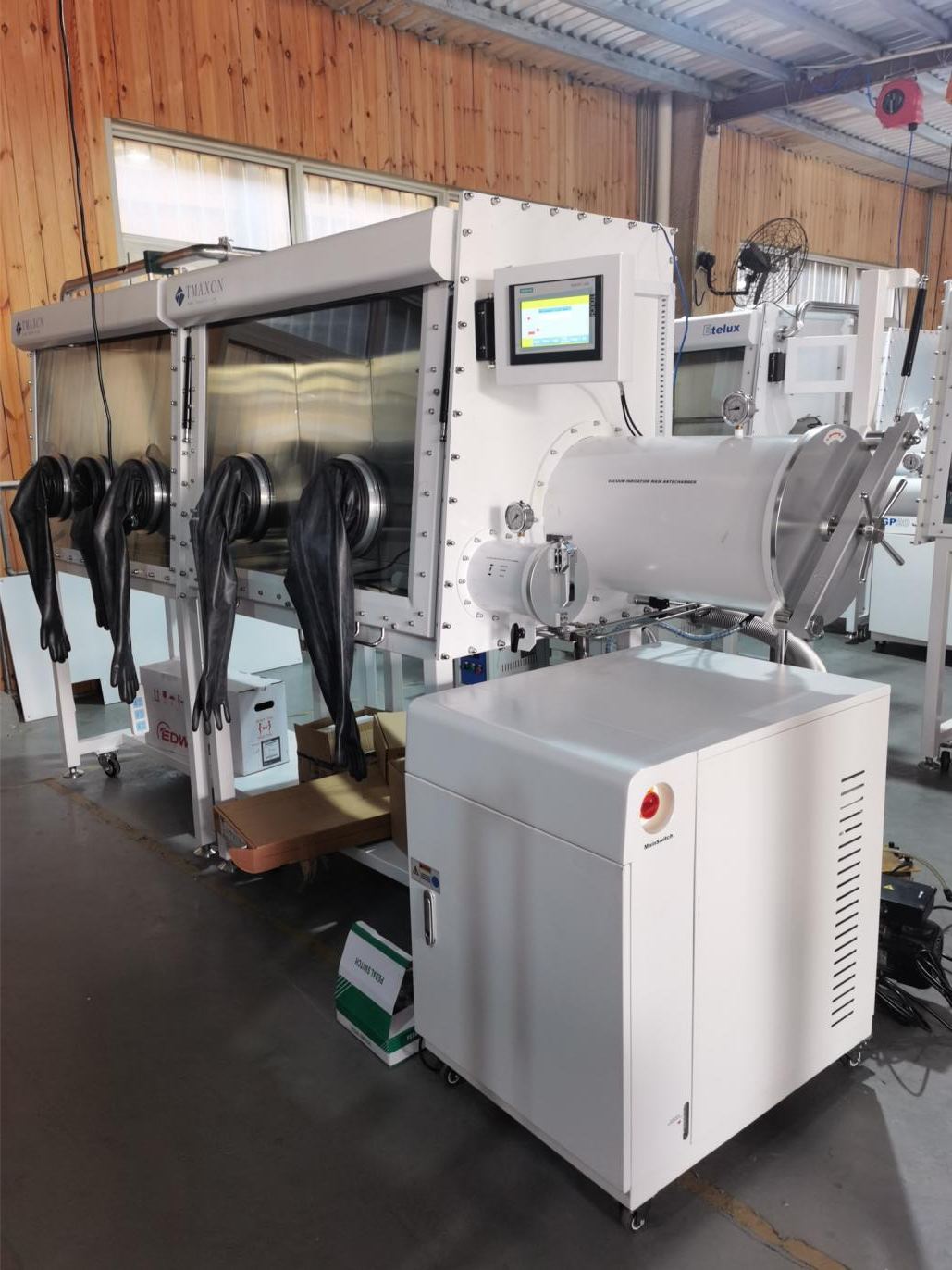

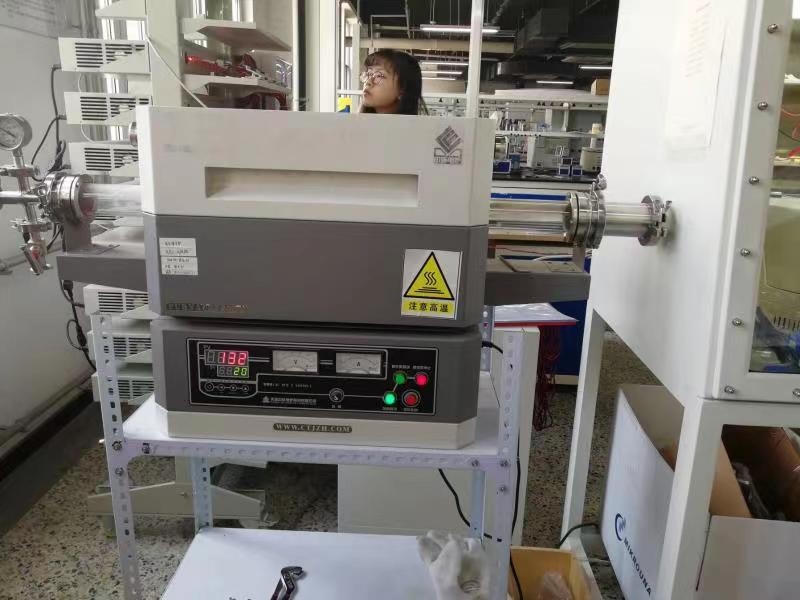

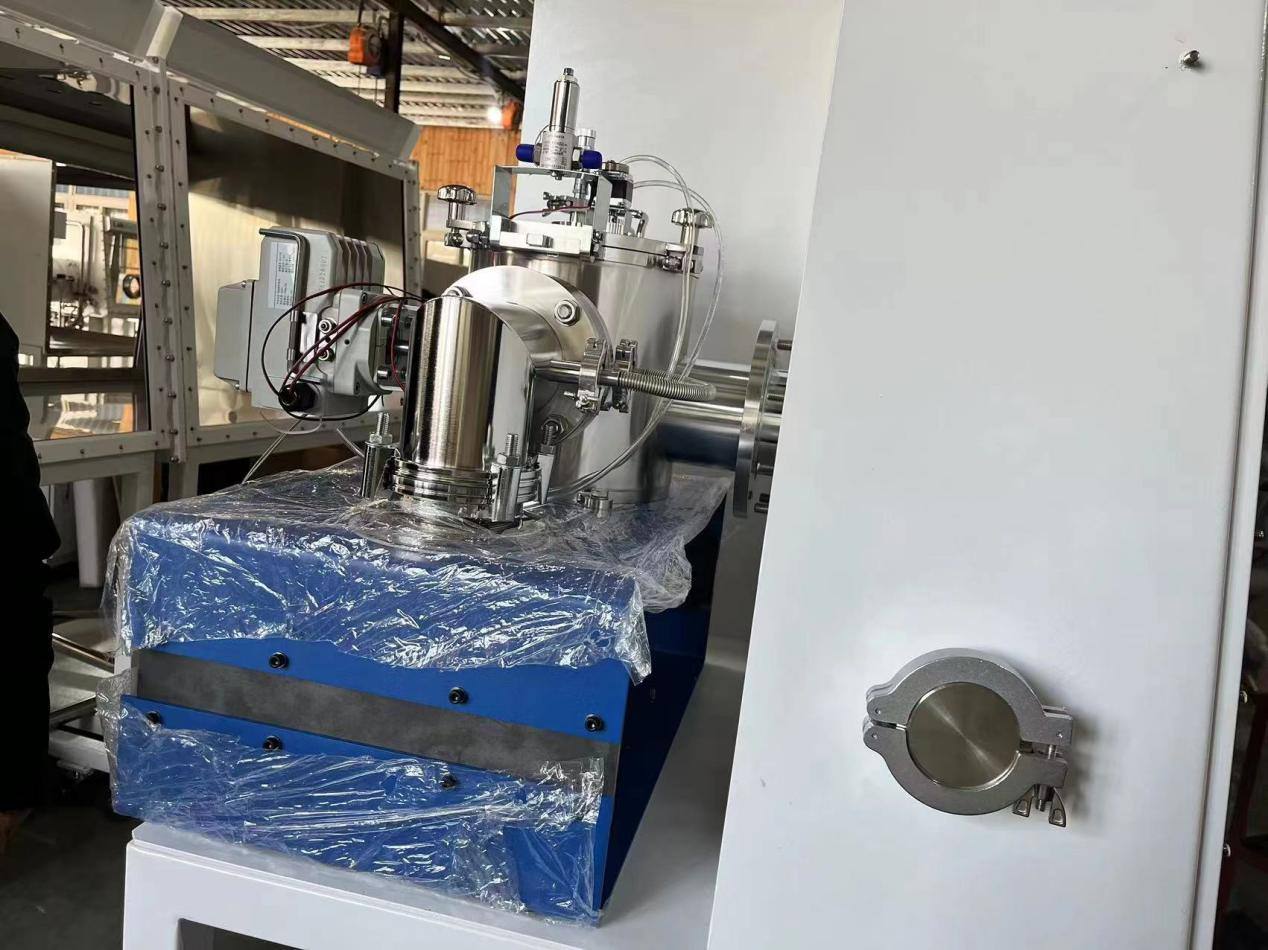

실험실 4포트 싱글 사이드 더블 스테이션 글러브 박스(전면 개방형 창 포함)

승인 기준

표준 조건, 즉 20~25 ℃  의 일정한 온도, 상대 습도 65%, 불활성 공기원 99.999%, 빈 탱크 순환수 산소 지수는 0.1 PPM 미만입니다.

주요 기술 지표 및 구성

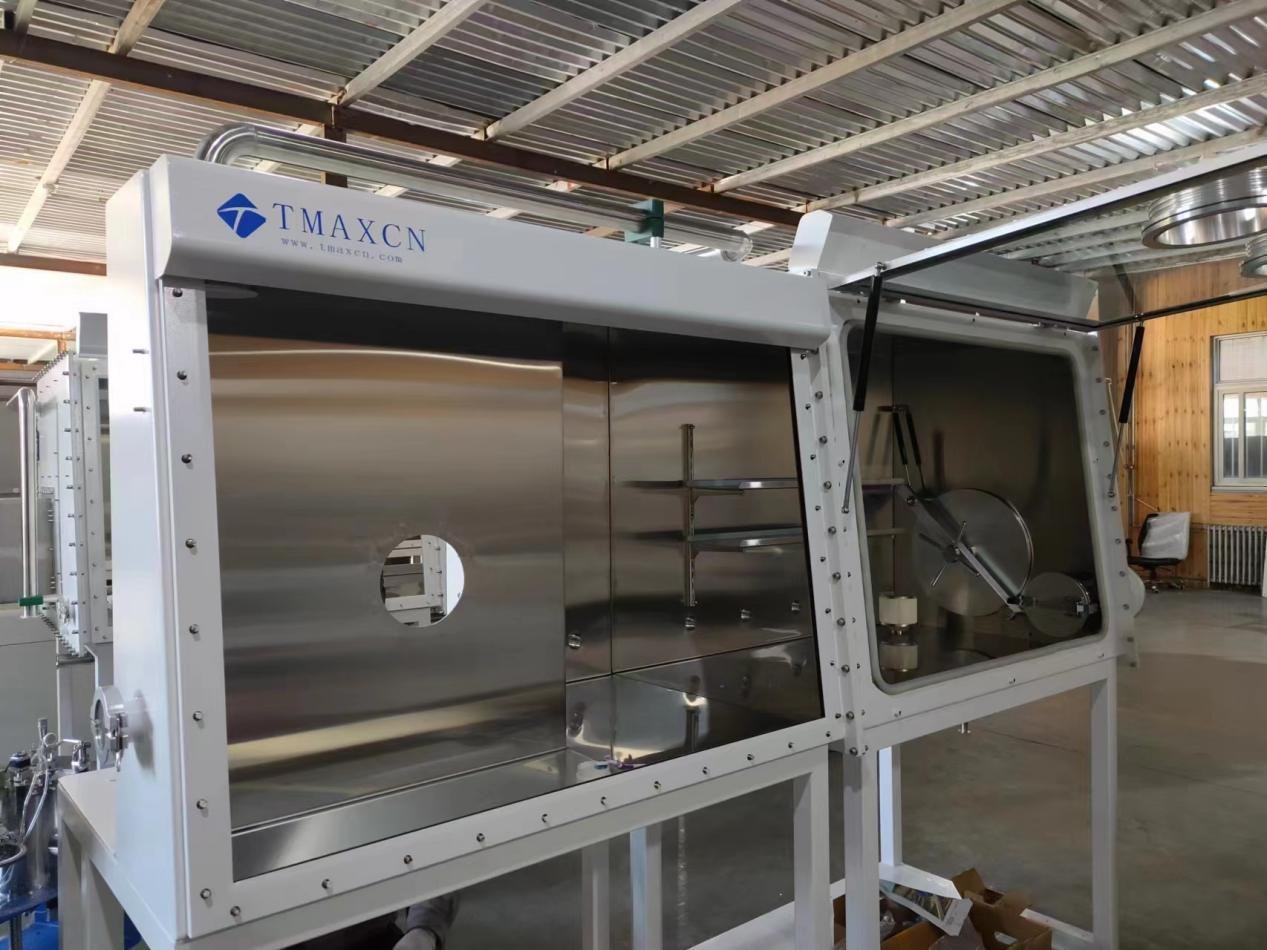

1. 박스 바디(전면창을 들어올릴 수 있음)

1.1. 크기: 2400mm(길이) x 900mm(높이) x 750mm(폭).

1.2. 재질 : 스테인리스 구조(304형), 두께 3mm.

1.3. 필터: 조리개 0.3 마이크론

1.4. 부틸고무장갑: 원래 미국에서 수입한 제품의 두께는 0.4mm이고, 장갑 입구는 8인치, 경질알루미늄 합금 장갑 입구(부식 방지 처리 후, 양극산화 처리된 알루미나)이며, 직경은 220mm입니다.

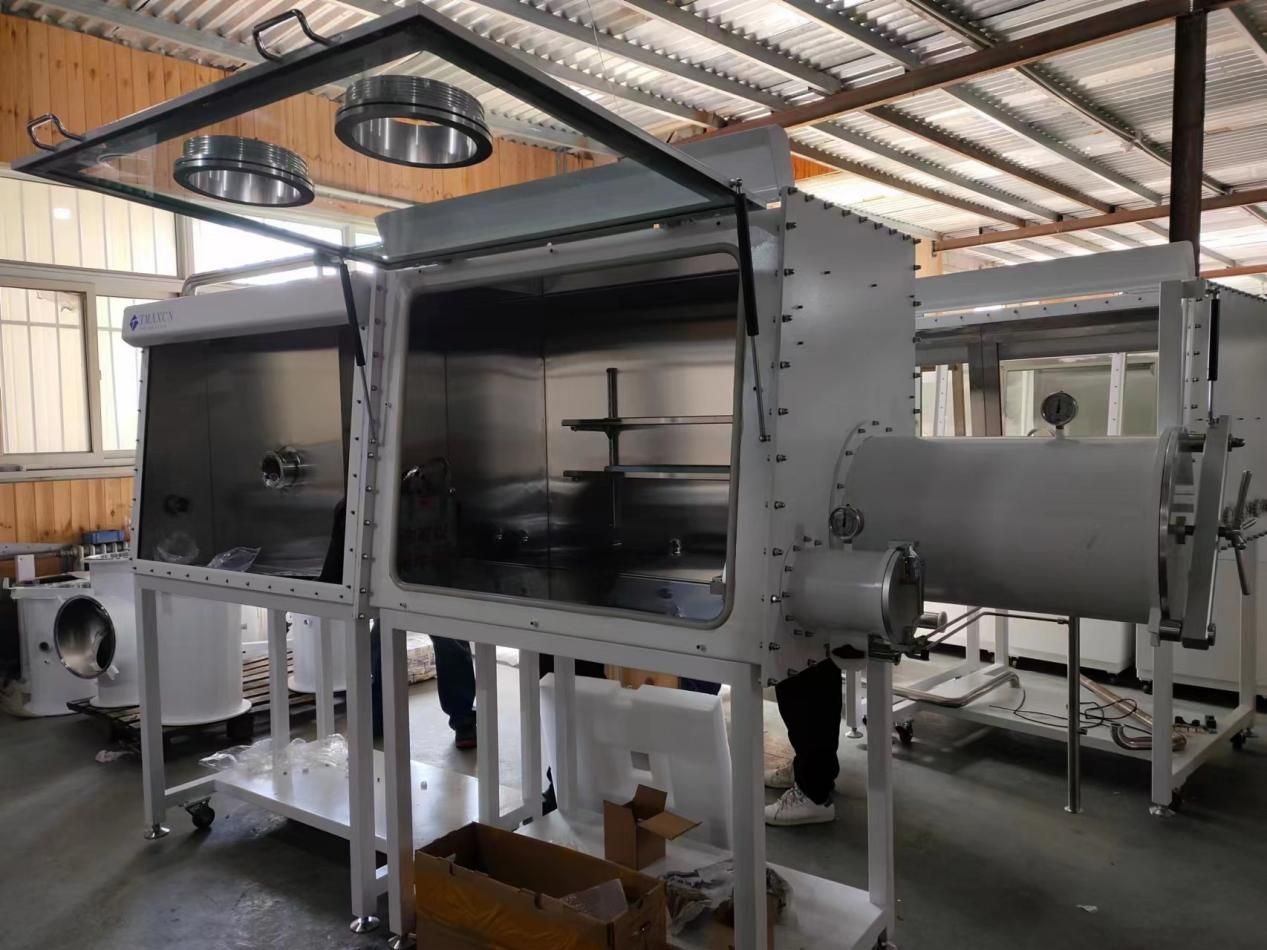

1.5. 창문: 경사진 조작면, 8mm 높이로 들어올려진 안전 강화 유리 전면 창문, 내마모성, 내부식성, 빛 투과성, 두께 3/8인치의 OMEGA 씰 링.

1.6. 일정 양압 및 음압 유지 가능 (-10mbar~10mbar)

1.7. 박스에는 반사 방지 조명 에너지 절약 램프가 장착되어 있어 빛이 부드럽습니다.

1.8. 3개의 조절 가능한 선반이 있는 상자 안에 디스플레이 보드가 배치됩니다.

1.9. 본 박스는 다공성 전원 공급 접합 보드(전원 공급: 220V±10% 50Hz±10%)를 구비하고 있습니다.

1.10. 상자에는 표준 KF-40 포트 6개를 설치할 수 있습니다.

1.11. 누출률: ≤0.001vol%/h.

1.12. 캐스터가 달린 950mm 높이의 강철 구조용 브라켓, 범용 캐스터 장착.

2. 전환 모듈 1

2.1 대형 및 소형 전환 빈(오른쪽)

2.1.1 모양: 원통형(304 스테인리스 스틸), 글러브 박스에 연결, 샤프트 잠금 유형의 대형 전환 도어, 조작이 간편합니다.

2.1.2 크기: 직경 360mm, 길이 600mm의 대형 전이 챔버, 피스톤 도어, 슬라이딩 트레이 및 전이 챔버 내 연마, 직경 150mm, 길이 300mm의 소형 전이 챔버가 상자 내에 제공되며, 공기 펌핑 및 충전을 위한 수동 밸브 제어가 제공됩니다.

2.1.3. 팔레트: 자유롭게 이동 및 확장 가능(대형 전환 캐빈 구성)

2.1.4. 진공 ≤1bar(대형 및 소형 우측 전환 칸 모두 진공 벨트 디스플레이 필요)

3. 제어 시스템

3.1. 모드: 자가 진단, 전원 차단 후 자동 시동 기능, 압력 제어 및 자가 적응 기능 포함. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 통한 진공 챔버 제어. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 특정 설정 지점에서 챔버와 전환 챔버의 압력을 제어합니다.

A) 사용자는 작동 압력 범위를 +12.5mbar에서 -12.5mbar 사이에서 임의로 설정할 수 있으며, PLC는 설정된 범위 내에서 박스의 압력을 자동으로 조절합니다. 기본 작동 압력 범위는 -1mbar에서 +3mbar입니다.

B) 상자의 압력이 12mbar보다 높을 경우 PLC는 자동으로 안전 밸브를 열어 압력을 완화하고 상자 안의 장갑, 장비 및 재료를 보호합니다.

C) 발 스위치를 사용하여 상자의 압력을 미세하게 조절합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 간편합니다.

4. 순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP Purification Materials, 독일 Baode 밸브. 호스트 시스템은 모듈형 설계로 통합되어 있습니다. 자동 전자 제어 가스 경로 솔레노이드 밸브 세트, PLC 제어, 회로, 순환 펌프, 정제 컬럼 및 디스플레이가 독립형 정제기와 통합되어 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 제어: 수분과 산소는 1PPm 이하로 제어됩니다.

4.3 조정 장치: PLC 터치 조정(가열, 배기, 정화, 재생)을 통해 사람의 모니터링 없이 전체 환기 과정을 2.5시간 동안 수행할 수 있습니다.

4.4. 작동 가스: HE, N2/ 또는 Ar 가스(가스 순환)

4.5. 순환 팬: 0-100M³ 고속 가변 주파수 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정제 컬럼: 단일 정제 컬럼, 독일 BASF사의 탈산소화제 5kg, 미국 UOP사의 고효율 수분 흡수제 5kg을 수입하여 사용 수명이 매우 길어 사용자가 제품 사용 중에도 정화 성능을 오랫동안 유지할 수 있도록 합니다. 수분 제거 용량은 2.2kg이며, 산소  흡수 용량은 63L입니다.

4.7. 정화 밸브: 자동 전기-공압 밸브.

4.8. 필터: HEPA 표준을 준수하는 0.3 마이크론 조리개 메시를 갖춘 고효율 필터입니다.

4.9 재생: 정화 시스템을 활성화하기 위해 재사용하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2의 혼합물이 필요하며, H2는 10%를 차지합니다.

5. 디스플레이 시스템

SIEMENS, 장치 제어는 SIEMENS PLC 터치스크린을 채택했습니다. 중국어와 영어를 전환할 수 있습니다.

6.  수질 분석기(해외수입) 브랜드 소재 : 영국 MICHELL/(고객의 사용환경 결정에 따라)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도: ±1% PPM

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 감소를 달성할 수 있습니다.

5) 환경 : -10℃ ~ 50℃

7. 산소 분석기(해외수입) 브랜드 소재: AVCRAY(고객의 사용환경에 따라)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정범위를 0~1000, PPM으로 설정 가능합니다.

2) 환경 : -10℃ ~ 50℃

3) 정확도: ±1% PPM

4) 설치 위치: 산소 센서는 상자에 설치됩니다. 가스가 순환하든 아니든 산소 센서는 상자 안의 분위기를 지속적으로 감지하고 글러브 박스 안의 산소 함량을 표시할 수 있습니다.

5) 센서: 전기화학 소재 배터리, 장점은 정확한 영점, 작은 드리프트, 부식되기 쉬운 다른 배터리 소재를 피할 수 있다는 것입니다. 교체 비용이 낮습니다(산소 배터리만 해당).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

제어: 사용자는 자동 사이클 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

8. 진공 시스템

진공 펌프의 시동 및 정지 시간 제어 기능을 향상시킵니다. 진공 펌프는 영국 에드워즈(Edwards)사의 RV12 진공 펌프를 사용하며, 유량은 12m³/h, 한계 진공도는 2x10-3 밀리바입니다. 전환 챔버는 개별적으로 진공 처리가 가능하며, 언제든지 개별적으로 제어할 수 있습니다. (해외 수입품)

9. 상자 자동 세척

자동 공기 제어 전기 도금판; 사용자가 세척 시간을 설정한 후 터치스크린의 시작 버튼을 터치하면 시스템이 상자 세척을 시작하고 설정된 시간에 자동으로 중지됩니다.

10. 유기용매 흡착 시스템

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해 글러브박스 시스템에 용매 컬럼을 직렬로 연결했습니다. 용매는 주로 고품질의 효율적인 활성탄과 활성 알루미나를 사용하여 불산 생성을 방지했습니다. 유기 용매 흡착 시스템의 충전 용량은 7kg입니다. 컬럼 상단과 하단에 KF40 인터페이스가 있어 재충전이 편리합니다. 사용자가 직접 재충전할 수 있습니다.

11. 장비 작동 조건 : (사용자 제공)

11.1 . 전원 공급 : 2상 3선 AC220V, 전력 ≥1Kw;

11.2 . 실험실에는 독립적인 접지선이 있어야 합니다: < 3ω, 장비에서 접지선 연결까지는 10mm2 이상의 평형 구리선을 사용하는 것이 좋습니다.

11.3 . 물 공급: 없음

11.4 . 상대 습도: < 75%;

11.5 . 실내에는 다량의 먼지, 부식성, 가연성 및 폭발성 가스가 없습니다.

11.6 . 장비 바닥 면적: 길이 × 너비 : 2500mm × 1200mm

주요 구성

아니요 .	구성	단위	수량	제조사/브랜드	주목
1	상자	단위	2	T MAXCN	304 스테인리스 스틸 두께 3mm
2	전환실	세트	1	T MAXCN	304 스테인리스 스틸
3	제어 시스템	세트	1	독일 SIEMENS Omron 전자기기 등	수입 조립품
4	순환 시스템(정화 및 재생 시스템 포함)	세트	1	독일 BASF, 미국 UOP 정화소재, 독일 Baode 밸브	수입 조립품
5	디스플레이 시스템	세트	1	독일 지멘스	나는 수입한다
6	G는 사랑한다	쌍	2	미국	나는 수입한다
7	파이프라인 인터페이스	세트	1	프랑스 르콜로르	나는 수입한다
8	압력계	세트	1	독일 WIka	나는 수입한다
9	PLC 수질 분석기	단위	1	영국 미셸	나는 수입한다
10	PLC 산소 분석기	단위	1	미국 AVCRAY	나는 수입한다
11	진공 펌프	단위	1	RV12	나는 수입한다
12	유기용매 흡착	세트	1	T MAXCN	304 스테인리스 스틸

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
